Система смазки двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с модернизированной системой охлаждения и автоматической коробкой передач Punch 6L50 комбинированная. С подачей моторного масла к трущимся поверхностям под давлением, разбрызгиванием и самотеком.
Система смазки двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50, устройство, схемы, обслуживание.
Система смазки двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50 включает в себя:
— Масляный картер.
— Масляный насос с приемным патрубком и редукционным клапаном.
— Привод масляного насоса.
— Масляные каналы в блоке цилиндров, головке цилиндров и коленчатом валу.
— Полнопоточный масляный фильтр.
— Указатель уровня масла.
— Крышку маслоналивного патрубка.
— Пробку слива масла.
— Датчик аварийного давления масла.
Схема системы смазки двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50.
Заправочный объем системы смазки двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50 — 6,5 литров сухого двигателя. Для заливки в двигатель применяются моторные масла классов вязкости по классификации SAE и групп эксплуатационных свойств по классификации API и ААИ.

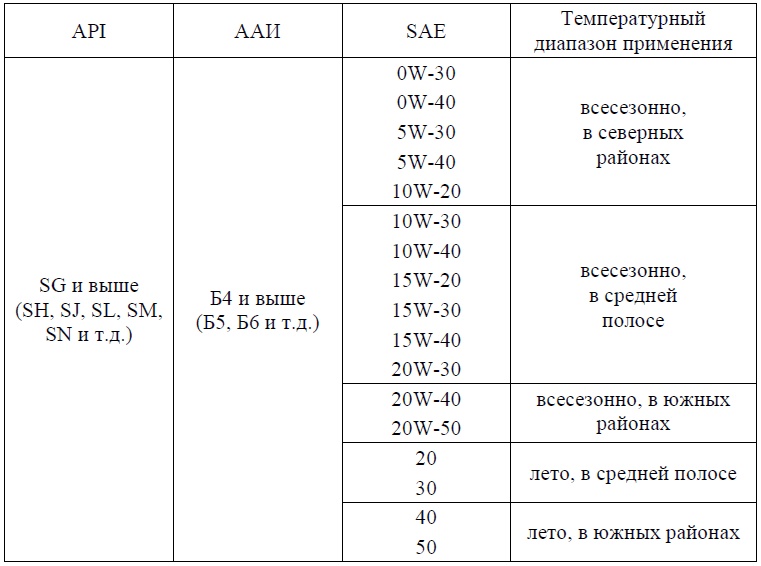

Моторное масло применяемое в системе смазки двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10.
Принцип действия и работы системы смазки двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10.
Циркуляция моторного масла происходит следующим образом. Насос засасывает масло из картера и по каналу в блоке цилиндров подводит его к масляному фильтру. При давлении масла 4,6 кгс/см2 плунжер редукционного клапана масляного насоса открывает перепуск масла обратно в зону всасывания насоса. Благодаря чему уменьшается рост давления в системе смазки. Максимальное давление масла в системе смазки – 6,0 кгс/см2.
Очищенное масло из фильтра поступает в центральную масляную магистраль блока цилиндров. Откуда по каналам подводится к:
— Коренным подшипникам коленчатого вала.
— Заднему подшипнику промежуточного вала.
— Переднему подшипнику промежуточного вала.
— Верхнему подшипнику валика привода масляного насоса.
— Гидронатяжителю нижней цепи привода распределительных валов.
От коренных подшипников масло по внутренним каналам коленчатого вала подводится к шатунным подшипникам и от них по каналам в шатунах подается для смазки поршневых пальцев. Для охлаждения поршня масло через отверстие в верхней головке шатуна разбрызгивается на днище поршня.
От верхнего подшипника валика привода масляного насоса масло через поперечные сверления и внутреннюю полость валика подается для смазки нижнего подшипника валика и опорной поверхности ведомой шестерни привода. Шестерни привода масляного насоса смазываются струей масла, разбрызгиваемой через отверстие в центральной масляной магистрали.
Из центральной масляной магистрали моторное масло по каналу блока цилиндров поступает в головку цилиндров, где по каналам подводится к:
— Опорам распределительных валов.
— Гидротолкателям.
— Гидронатяжителю верхней цепи привода распределительных валов.
Вытекая из зазоров и стекая в масляный картер в передней части головки цилиндров, масло попадает на цепи, рычаги натяжного устройства со звездочками и звездочки привода распределительных валов. В задней части головки цилиндров масло стекает в масляный картер по выполненному в литье отверстию головки через отверстие в приливе блока цилиндров.
Заливка и слив моторного масла в двигатели ЗМЗ-409051.10 и ЗМЗ-409052.10.
Заливка масла в двигатель осуществляется через маслоналивной патрубок крышки клапанов, закрываемый крышкой с уплотнительной резиновой прокладкой. Уровень масла контролируется по нанесенным на указателе уровня масла меткам. Верхнего уровня — «MAX» и нижнего — «MIN». Слив масла производится через отверстие в масляном картере, закрываемое сливной пробкой с уплотнительной прокладкой.
Очистка моторного масла в двигателе ЗМЗ-409051.10 и ЗМЗ-409052.10.
Очистка масла осуществляется сеткой приемного патрубка масляного насоса, фильтрующими элементами полнопоточного масляного фильтра, а также центробежными силами в каналах коленчатого вала.
Контроль за давлением моторного масла в двигателе ЗМЗ-409051.10 и ЗМЗ-409052.10.
Контроль за давлением масла осуществляется датчиком аварийного давления, по сигналу которого при давлении масла ниже 40-80 кПа (0,4-0,8 кгс/см2) загорается контрольная лампа в комбинации приборов автомобиля.
Масляный насос системы смазки двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50.
Шестеренчатого типа. Установлен внутри масляного картера. Крепится с прокладкой двумя болтами к блоку цилиндров и держателем к крышке третьего коренного подшипника. Ведущая шестерня неподвижно закреплена на валике с помощью штифта, а ведомая свободно вращается на оси, запрессованной в корпусе насоса. На верхнем конце валика сделано шестигранное отверстие, в которое входит шестигранный валик привода масляного насоса.

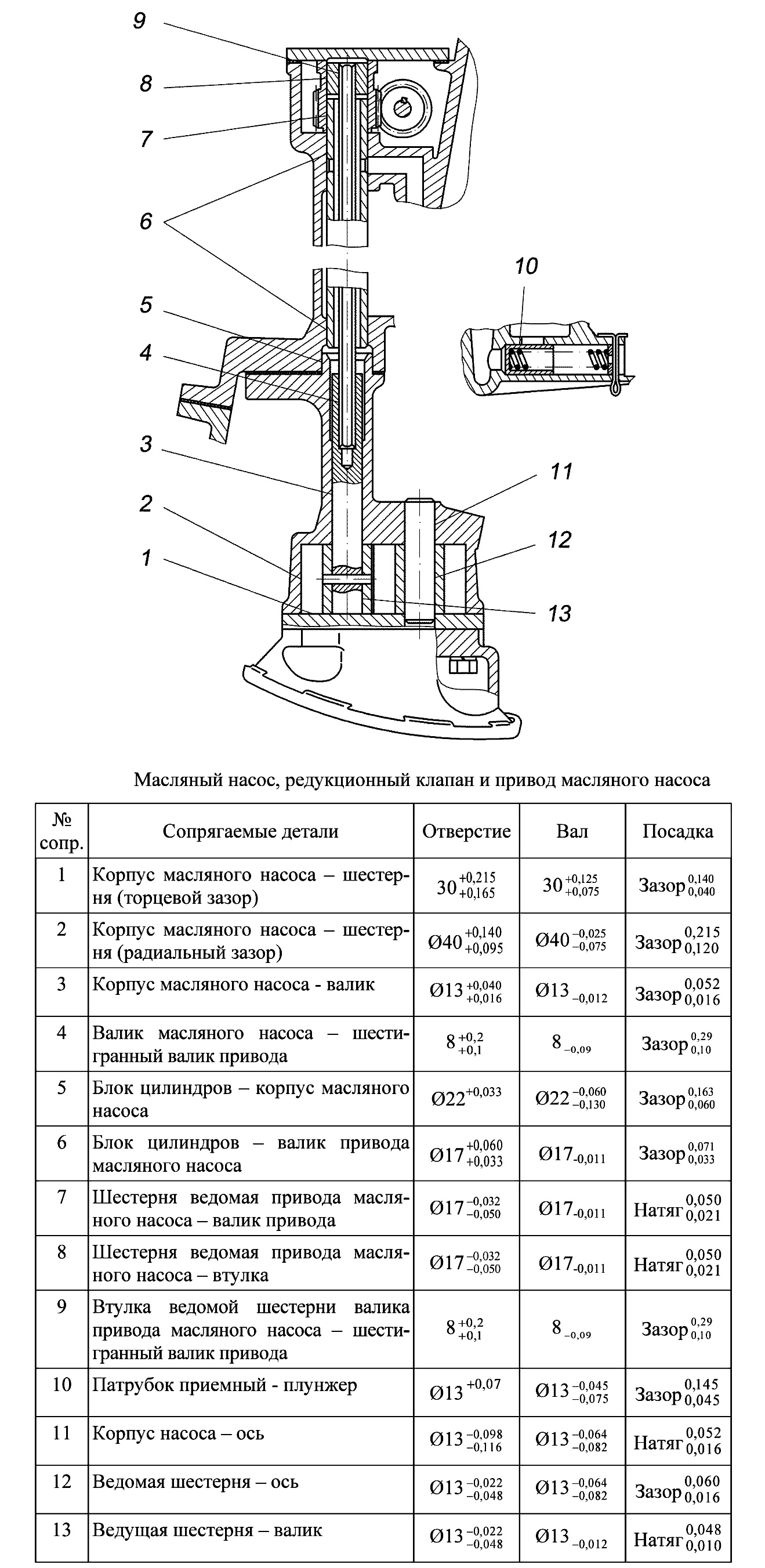

Разрез масляного насоса по редукционному клапану.
Размеры, допуски и зазоры сопрягаемых деталей масляного насоса, редукционного клапана и привода масляного насоса.
Центрирование ведущего валика насоса осуществляется благодаря посадке цилиндрического выступа корпуса насоса в отверстии блока цилиндров. Корпус насоса отлит из алюминиевого сплава, перегородка и шестерни изготовлены из металлокерамики. К корпусу тремя винтами крепится литой из алюминиевого сплава приемный патрубок с сеткой, в котором установлен редукционный клапан.
Редукционный клапан.
Плунжерного типа. Расположен в приемном патрубке масляного насоса. Плунжер клапана стальной, для увеличения твердости и износостойкости наружная поверхность подвергнута нитроцементации.
При превышении давления подаваемого насосом масла величины 4,6 кгс/см2 плунжер масляного насоса, передвигаясь и сжимая пружину, соединяет зоны подачи и всасывания масла. При этом часть масла из зоны подачи масла перестает поступать в канал подачи масла и подается обратно в зону всасывания насоса.
Под пружиной плунжера могут устанавливаться одна или две шайбы. Запрещается удалять установленные шайбы, поскольку это приведет к изменению давления открытия редукционного клапана.
Масляный картер.
Отлит из алюминиевого сплава. Крепится через прокладку снизу к блоку цилиндров болтами. Внутри масляного картера закреплен болтами изготовленный штамповкой из стального листа маслоуспокоитель. Отверстие слива масла масляного картера закрыто резьбовой пробкой с уплотнительной алюминиевой прокладкой.
Привод масляного насоса системы смазки двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50.
Осуществляется парой винтовых шестерен от промежуточного вала привода распределительных валов. На промежуточном валу с помощью сегментной шпонки установлена и закреплена фланцевой гайкой ведущая шестерня. Ведомая шестерня напрессована на валик, вращающийся в расточках блока цилиндров.
В верхнюю часть ведомой шестерни запрессована стальная втулка, имеющая внутреннее шестигранное отверстие. В отверстие втулки вставляется шестигранный валик, нижний конец которого входит в шестигранное отверстие валика масляного насоса. Сверху привод масляного насоса закрыт крышкой, закрепленной через прокладку четырьмя болтами. Ведомая шестерня при вращении верхней торцевой поверхностью прижимается к крышке привода.
Ведущая и ведомая винтовые шестерни изготовлены из высокопрочного чугуна и азотированы для улучшения их износостойкости. Шестигранный валик изготовлен из легированной стали, подвергнут на концах углеродоазотированию для увеличения твердости и износостойкости. Валик привода стальной, с местной закалкой опорных поверхностей токами высокой частоты.
Масляный фильтр системы смазки двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50.
При техническом обслуживании двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 для замены рекомендуется использовать масляные фильтры:
— 2101С-1012005-НК-2 производства «Колан», Украина.
— 406.1012005-01 производства ПАО «Автоагрегат», г. Ливны.
Данные масляные фильтры обеспечивают высокое качество фильтрации масла и необходимый ресурс, что подтверждено испытаниями на предприятии-изготовителе двигателя.
Обслуживание системы смазки двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50.
В системе смазки следует применять только рекомендованные моторные масла. От этого зависит долговечность деталей двигателя. Запрещается смешивать моторные масла различных марок и фирм изготовителей. При заливке моторного масла другой марки или фирмы промывка системы смазки промывочным маслом обязательна. Выбор промывочного масла осуществляйте в соответствии с рекомендациями фирмы изготовителя заливаемого нового масла.
Проверка уровня масла в системе смазки двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10.
Регулярно производите проверку уровня масла и доливайте моторное масло в двигатель для обеспечения его нормальной работы, особенно перед дальними поездками. Расход моторного масла при эксплуатации двигателя является нормальным явлением и зависит от режимов эксплуатации (частота вращения коленчатого вала, нагрузка). В период обкатки расход моторного масла может быть увеличенным. Поэтому в этот период проверку уровня масла производите чаще.
Проверку уровня масла надо производить при нахождении автомобиля УАЗ Патриот, УАЗ Пикап и УАЗ Профи на ровной горизонтальной площадке. После остановки двигателя уровень масла следует проверять не ранее, чем через 15 минут, чтобы оно успело стечь в масляный картер.
Для проверки уровня масла:
– Вынуть указатель уровня масла.
– Протереть конец указателя с метками чистой ветошью.
– Вставить указатель в трубку до упора.
– Снова вынуть указатель и проверить уровень масла на указателе.
На указателе уровня масла имеются отметки максимального и минимального уровней: «MAX» и «MIN». Уровень масла должен находиться между этими отметками указателя. При эксплуатации автомобиля по пересеченной местности количество моторного масла следует поддерживать вблизи отметки «MAX» указателя, не превышая ее. Количество масла, необходимое для доливки в масляный картер от отметки «MIN» до отметки «MAX», составляет примерно 1 литр.
Заливка моторного масла выше отметки «MAX» указателя приведет к нарушению нормальной работы двигателя:
— Повышенному угару масла.
— Увеличению токсичности отработавших газов.
— Загрязнению и выходу из строя свечей зажигания и деталей системы нейтрализации отработавших газов автомобиля.
Замена моторного масла в системе смазки двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10.
Замену масла надо производить одновременно с заменой масляного фильтра при каждом техническом обслуживании. Слив масла производить на прогретом двигателе. В этом случае масло имеет меньшую вязкость и хорошо стекает.
Для замены масла надо установить УАЗ Патриот, УАЗ Пикап и УАЗ Профи на ровной площадке или эстакаде, открыть крышку маслоналивного патрубка крышки клапанов и отвернуть сливную пробку масляного картера двигателя. Масло стекает не менее 10 минут. При сливе масла соблюдайте осторожность. Оно может быть очень горячим. Завернуть сливную пробку масляного картера. Перед заворачиванием пробки сливного отверстия проверить состояние уплотнительной прокладки. Поврежденную прокладку заменить новой.
Одновременно со сменой масла необходимо заменить масляный фильтр. Перед установкой фильтра смазать моторным маслом резиновую прокладку фильтра. Навернуть фильтр на штуцер до касания резиновой прокладкой фильтра поверхности блока цилиндров и затем довернуть рукой на 3/4 оборота. При смене масляного фильтра проверить затяжку штуцера масляного фильтра, при необходимости подтянуть.
Залить свежее масло до верхней метки на указателе уровня масла и установить крышку маслоналивного патрубка крышки клапанов, затем пустить двигатель. После выключения лампы сигнализатора аварийного давления масла остановить двигатель. Убедиться в отсутствии течи масла из под прокладки фильтра. Дать маслу стечь в картер в течение 15 минут и еще раз проверить уровень масла. При необходимости долить.
Промывка системы смазки двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10.
При замене одной марки моторного масла на другую необходимо промыть систему смазки двигателя. Для промывки системы смазки двигателя необходимо:
— Слить из картера прогретого двигателя отработавшее масло.
— Залить специальное промывочное или заменяющее масло на 2-4 мм выше верхней метки «MAX» указателя.
— Пустить двигатель и дать ему поработать на минимальной частоте вращения коленчатого вала не менее 10 минут.
— Слить специальное промывочное или заменяющее масло.
— Заменить масляный фильтр.
— Залить свежее масло.
— Пустить двигатель.
После выключения лампы аварийного давления масла остановить двигатель и через 15 минут проверить уровень масла. При необходимости долить моторное масло до уровня.
