На автомобилях Уаз легкового модельного ряда устанавливается зависимая задняя рессорная подвеска, которая состоит из двух продольных полуэллиптических многолистовых или малолистовых рессор и двух гидравлических или гидропневматических телескопических амортизаторов двухстороннего действия.
Жесткий задний мост подвешен к лонжеронам рамы на двух рессорах. Рессора к мосту крепится стремянками. Передний конец рессоры при помощи резиновых втулок или сайлентблоков крепится к раме на неподвижной оси. Задний конец рессоры посредством серьги и резиновых втулок установлен шарнирно. Предельный ход заднего моста вверх ограничивается резиновыми буферами.
Задняя рессорная подвеска автомобилей Уаз легкового модельного ряда на многолистовых рессорах.
На автомобилях Уаз-3151, до изменения в 1985 году индексов он назывался Уаз-469, задняя рессора состоит из девяти листов, а на Уаз-31512, Уаз-31514 и Уаз-31519 — из семи листов. В отличие от передней подвески, ось переднего крепления рессоры задней подвески установлена в лонжероне рамы, а амортизаторы своими нижними проушинами крепятся к кронштейнам балки заднего моста. В остальном, конструкция задней и передней рессорной подвесок одинаковы.

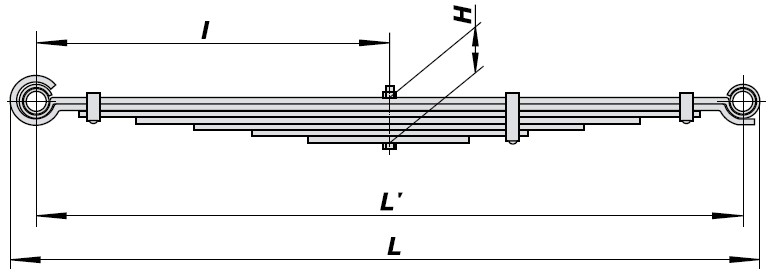

Каталожный номер девятилистовой рессоры 469-2912012-03, ее основные характеристики :
— Контрольная нагрузка Pk, даН : 565
— Масса рессоры в сборе, кг : 23.3
— Полная длина рессоры L, мм : 1315
— Расчетная длина рессоры L’, мм : 1250
— Длина переднего конца I, мм : 625
— Высота пакета Н, мм : 62
— Количество листов : 9
— Внутренний диаметр втулки ушка, мм : 42
Каталожный номер семилистовой рессоры 469БГ-2912012-01, ее основные характеристики :
— Контрольная нагрузка Pk, даН : 415.5
— Масса рессоры в сборе, кг : 19.4
— Полная длина рессоры L, мм : 1315
— Расчетная длина рессоры L’, мм : 1250
— Длина переднего конца I, мм : 625
— Высота пакета Н, мм : 49
— Количество листов : 7
— Внутренний диаметр втулки ушка, мм : 42
Задняя подвеска грузопассажирских автомобилей семейства Уаз-3741 рассмотрена в отдельном материале.
Задняя рессорная подвеска автомобилей Уаз легкового модельного ряда на малолистовых рессорах.
Задняя подвеска автомобилей семейства Уаз-3160 и Уаз-31512-10, Уаз-31514-10, Уаз-31519-10, Уаз Хантер, Уаз Патриот состоит из двух малолистовых рессор с тремя листами. В задней подвеске автомобилей на мостах с узкой колеей в 1445 мм, амортизаторы расположены с внутренней стороны рамы, а на автомобилях с широкой колеей в 1600 мм — с внешней стороны рамы.
Задняя подвеска автомобилей семейства Уаз-3162 и Уаз-3153, Уаз-3159, Уаз-23602 Карго, Уаз-23632 Пикап — с четырьмя листами. Подробнее о малолистовых рессорах задней подвески этих автомобилей в материале по ссылке.
Амортизаторы задней подвески автомобилей Уаз легкового модельного ряда.
Передние и задние амортизаторы машин с полностью рессорной подвеской взаимозаменяемы. Их характеристики : минимальная длина — 350 мм, максимальная длина — 550 мм, ход поршня — 200 мм.
Передние и задние амортизаторы автомобилей с комбинированной подвеской, спереди пружины, а сзади малолистовые рессоры — не взаимозаменяемы, так как в сжатом состоянии передний амортизатор короче заднего. Характеристики задних амортизаторов : минимальная длина — 350 мм, максимальная длина — 560 мм, ход поршня — 210 мм.
