Для проведения ремонта водяного насоса ЗМЗ-40911 предприятием-изготовителем двигателя выпускается ремонтный комплект водяного насоса 406.1307002-10, состоящий из подшипника, крыльчатки и уплотнения.
Ремонт водяного насоса ЗМЗ-40911, разборка, сборка, размеры сопрягаемых деталей водяного насоса двигателя ЗМЗ-40911, натяги и зазоры.
Разборка водяного насоса ЗМЗ-40911 производится в следующем порядке:
– С помощью съемника снять крыльчатку.

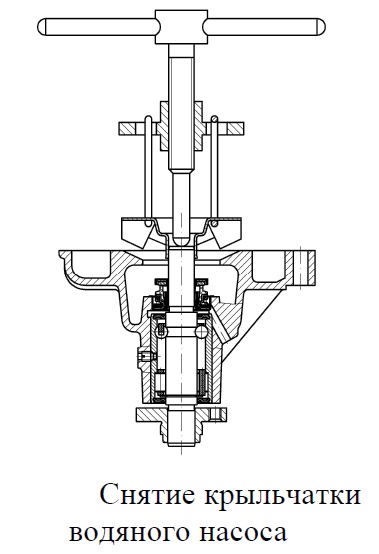

Снятие крыльчатки водяного насоса ЗМЗ-40911.
– С помощью специального приспособления снять ступицу шкива насоса и вывернуть фиксатор подшипника.

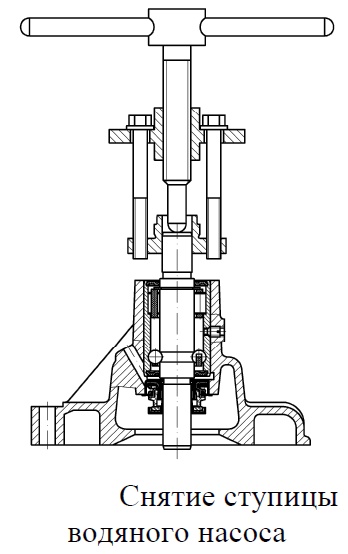

Снятие ступицы водяного насоса ЗМЗ-40911.
– Выпрессовать из корпуса подшипник. Выпрессовку подшипника производить на прессе или с помощью медной оправки. Для более легкой выпрессовки рекомендуется нагреть водяной насос до температуры плюс 80 градусов.

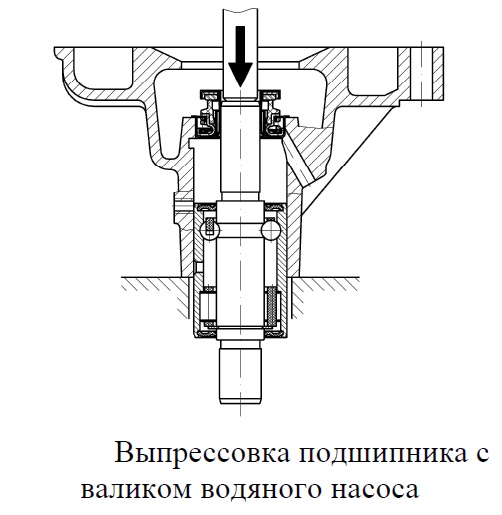

Выпрессовка подшипника с валиком водяного насоса.
– Выпрессовать уплотнение из корпуса.

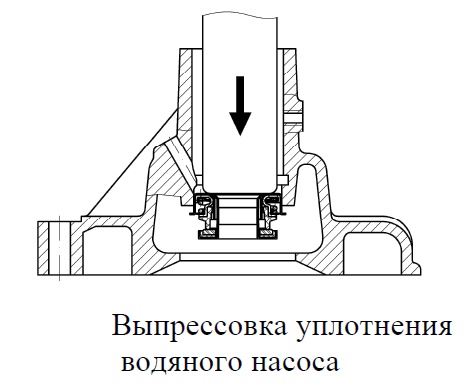

Выпрессовка уплотнения водяного насоса ЗМЗ-40911.
Перед сборкой необходимо очистить и промыть детали насоса, удалить отложения с крыльчатки, корпуса и крышки. Проверить величину осевого перемещения наружной обоймы подшипника относительно валика, которая не должна превышать 0,13 мм при нагрузке 5 кгс.

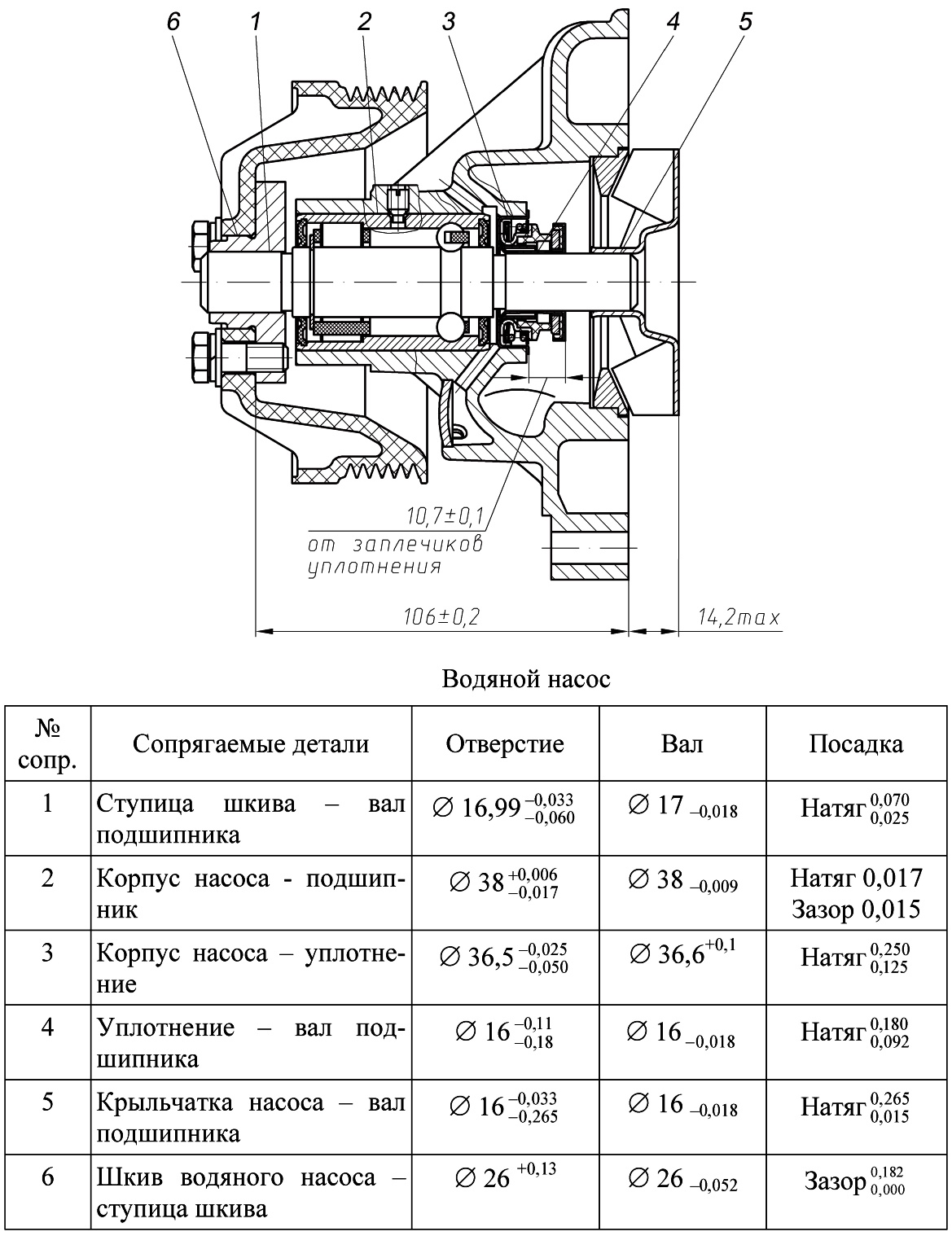

Размеры сопрягаемых деталей водяного насоса двигателя ЗМЗ-40911, натяги и зазоры.
Сборка водяного насоса ЗМЗ-40911 производится в следующем порядке:
– С помощью оправки запрессовать подшипник с валиком в сборе в корпус так, чтобы гнездо под фиксатор на обойме подшипника совпало с отверстием в корпусе насоса.

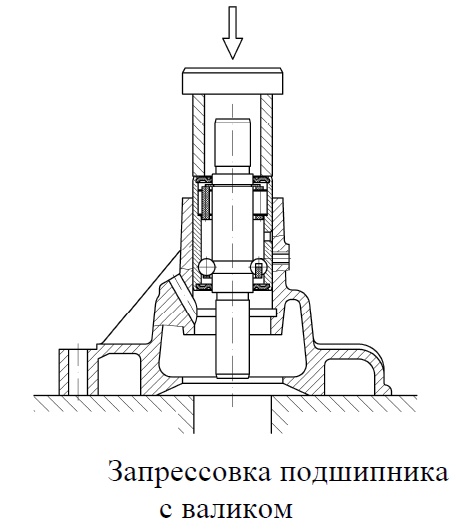

Запрессовка подшипника с валиком.

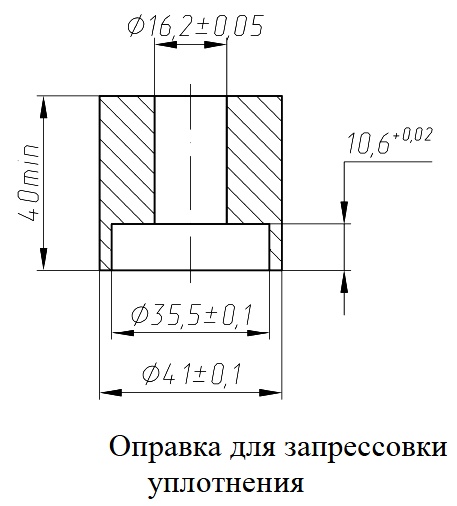

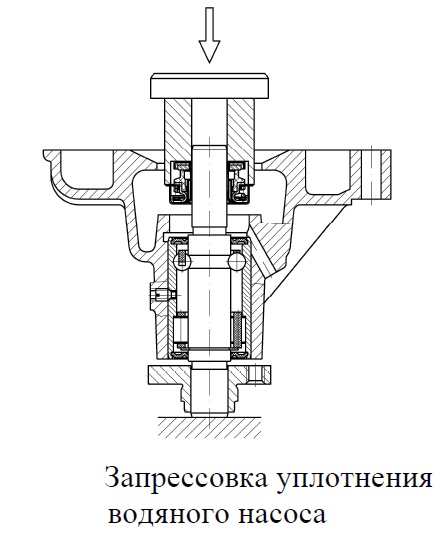

– С помощью оправки запрессовать уплотнение на вал подшипника и в корпус насоса, не допуская перекоса. Для запрессовки уплотнения использовать оправку, с помощью которой обеспечивается необходимое сжатие пружины уплотнения.
– Завернуть фиксатор подшипника и закернить, чтобы не происходило его самоотворачивание.
– Напрессовать на валик подшипника ступицу шкива насоса, выдержав размер 105,8-106,2 мм.

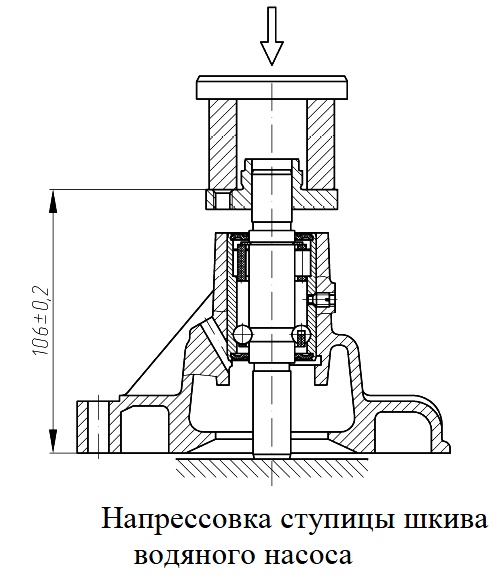

Напрессовка ступицы шкива водяного насоса.
– Напрессовать крыльчатку на валик подшипника, выдержав размер между торцом крыльчатки и торцом корпуса насоса не более 14,2 мм. Не допускается прикладывать усилие запрессовки к обратным сторонам лопастей во избежание их деформации.

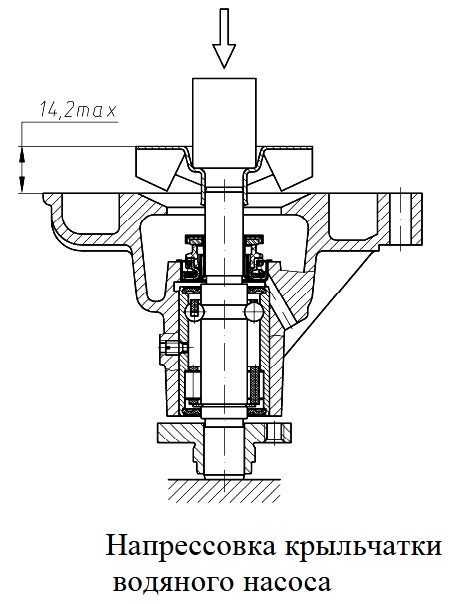

Напрессовка крыльчатки водяного насоса ЗМЗ-40911.
– Провернуть крыльчатку вместе с валиком. Задевание крыльчатки за корпус не допускается.
При запрессовке необходимо исключить возможность передачи усилия запрессовки через тела качения подшипника на корпус водяного насоса во избежание повреждения и поломки подшипника.
На наружной поверхности и заплечиках металлической втулки уплотнения нанесен герметик, который обеспечивает герметичность посадки уплотнения в корпусе водяного насоса. Перед запрессовкой уплотнения оценить и не нарушать целостность покрытия герметика. На двигатель ЗМЗ-40911 водяной насос устанавливать с новой прокладкой.
