Рамный гидравлический пресс с домкратом не редкость, он выпускается рядом фирм. Ниже представлен рамный гидравлический пресс оригинальной конструкции и даны чертежи и размеры всех его деталей. Это стационарный пресс, на котором можно выполнять практически любые ремонтные и прессовые работы встречающиеся в автосервисе.
Рамный гидравлический пресс с домкратом 12 тс, чертеж и размеры, примеры проводимых на нем работ по выпрессовке и запрессовке деталей.
Домкрат пресса подвешен на пружинах. В зависимости от габаритов обслуживаемого узла зона сервиса домкрата меняется путем перестановки траверс. Сварные узлы рамного гидравлического пресса показаны на отдельных рисунках, там сохранены все обозначения деталей, принятые на самом первом рисунке.

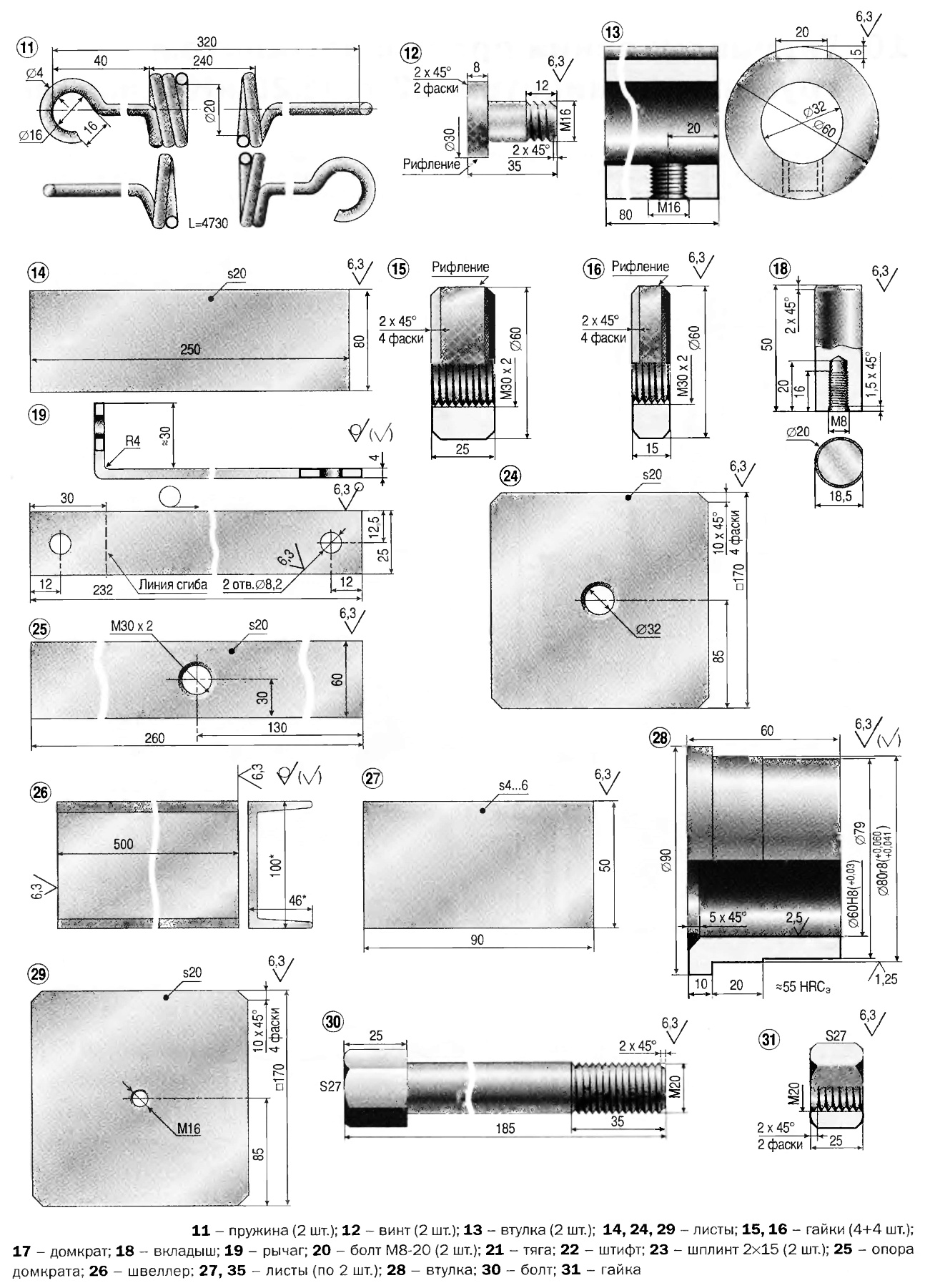

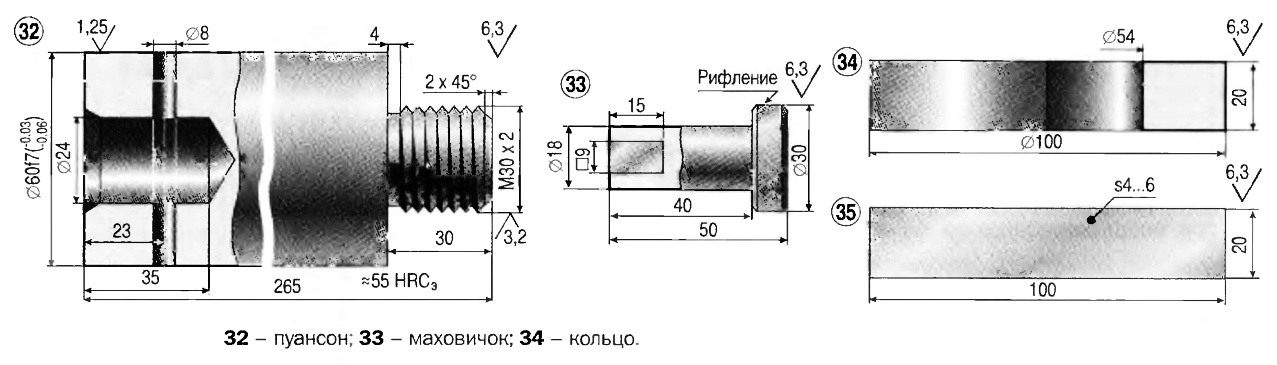

Рамный гидравлический пресс с домкратом грузоподъемностью 12 тс (120 кН), чертеж и размеры.
Работа на этом гидравлическом прессе производится следующим образом. С учетом габаритных размеров узла и возможности использования хода домкрата (165 мм) на раме переставляются траверсы с опорой. Опора закрепляется на траверсах при помощи болта и гайки.
Рамный гидравлический пресс с домкратом грузоподъемностью 12 тс (120 кН), чертеж рамы.

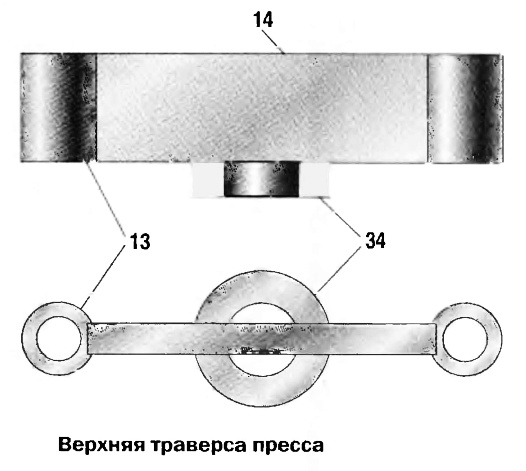

Верхняя траверса рамного гидравлического пресса.
Опора домкрата рамного гидравлического пресса.
Домкрат приводится в действие рычагом и тягой. В короткий рычаг домкрата с отверстием вставляется вкладыш, к нему болтом М8 крепится рычаг. На рычаг подвешивается тяга и закрепляется при помощи шплинта. Отверстие в штифте диаметром 22.

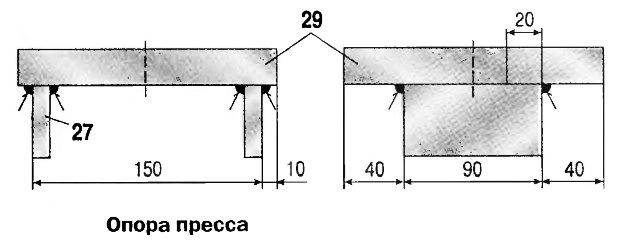

Опора рамного гидравлического пресса.

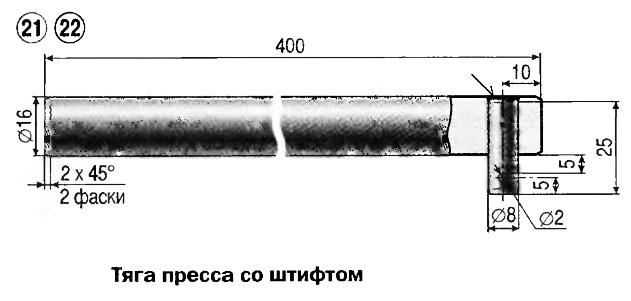

Тяга рамного гидравлического пресса со штифтом.
При перемещении тяги вверх-вниз (при завернутом клапане) корпус домкрата и пуансон опускаются вниз. Пуансон всегда центрируется по втулке, которая запрессована в верхний лист рамы пресса. В исходное положение домкрат возвращается пружинами. Клапан домкрата открывается при вращении маховичка.
Запрессовка запорного кольца подшипника полуоси при помощи рамного гидравлического пресса с домкратом.
Выпрессовка запорного кольца подшипника полуоси при помощи рамного гидравлического пресса с домкратом.
Выше, в качестве примера, рамный гидравлический пресс с домкратом 12 тс использован для замены подшипника полуоси легковых автомобилей ВАЗ. Выпрессовка запорного кольца подшипника полуоси производится при помощи дополнительных деталей, оригинальной опоры и полукольца.
