Перед установкой коленчатого вала двигателя ЗМЗ–40911.10 Евро-4 и Евро-5 на УАЗ-374195, УАЗ-390995, УАЗ-396295, УАЗ-220695, УАЗ-330365 надо визуально проверить состояние поверхности шеек вала. Наличие глубоких рисок, задиров говорит о необходимости ремонта шеек. При наличии трещин любого характера коленчатый вал подлежит выбраковке.
Ремонт коленчатого вала двигателя ЗМЗ–40911.10 Евро-4 и Евро-5 на УАЗ-374195, УАЗ-390995, УАЗ-396295, УАЗ-220695, УАЗ-330365, контролируемые параметры, номинальные и предельные размеры коленчатого вала.
Для удаления отложений из полостей шатунных шеек и масляных каналов коленчатого вала двигателя ЗМЗ–40911.10 Евро-4 и Евро-5 необходимо:
— Вывернуть четыре пробки из шатунных шеек.
— Промыть раствором каустической соды (NaOH), нагретым до плюс 80 градусов.
— Металлическим ершиком тщательно прочистить полости и каналы.
— Промыть полости керосином и высушить сжатым воздухом.
— Завернуть пробки на место моментом 37-51 Нм (3,8-5,2 кгс.м), предварительно нанеся на их резьбовую поверхность анаэробный герметик «Стопор-9» или аналогичный («Гермикон-9», «Euroloc 6638».

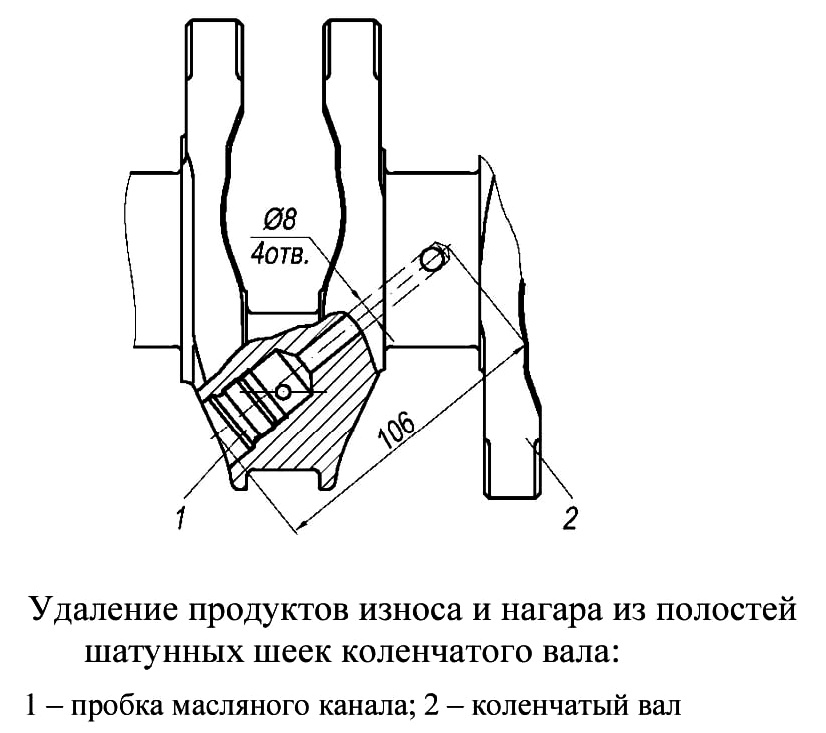

Удаление продуктов износа и нагара из полостей шатунных шеек коленчатого вала двигателя ЗМЗ–40911.10 Евро-4 и Евро-5 на УАЗ-374195, УАЗ-390995, УАЗ-396295, УАЗ-220695, УАЗ-330365.
Контролируемые параметры коленчатого вала двигателя ЗМЗ–40911.10 Евро-4 и Евро-5 при проверке технического состояния и ремонте.
Размеры сопрягаемых деталей кривошипно-шатунного механизма двигателя ЗМЗ–40911.10 Евро-4 и Евро-5 на УАЗ-374195, УАЗ-390995, УАЗ-396295, УАЗ-220695, УАЗ-330365.
В процессе работы коренные и шатунные шейки коленчатого вала изнашиваются и теряют геометрическую форму, в результате это:
— Снижает работоспособность кривошипно-шатунного механизма.
— Вызывает повышенный износ цилиндров и поршневых колец.
— Может произойти выталкивание поршневым пальцем стопорных колец из канавок в поршне и выход поршневого пальца из поршня.
Коренные и шатунные шейки коленчатого вала в результате износа принимают форму конуса и овала. Если коренные и шатунные шейки изношены более максимально допустимых размеров, и если конусность и овальность шеек более 0,01 мм, то шейки вала необходимо шлифовать в один из ремонтных размеров.
Все одноименные шейки шлифуют в один ремонтный размер. Острые кромки фасок масляных каналов притупляют конусным абразивным инструментом, а затем шейки и фаски полируют. Радиусы галтелей коренных и шатунных шеек 2-2,5 мм.
Номинальные и предельные размеры коленчатого вала двигателя ЗМЗ–40911.10 Евро-4 и Евро-5 на УАЗ-374195, УАЗ-390995, УАЗ-396295, УАЗ-220695, УАЗ-330365.
Сальники применяемые для коленчатого вала двигателя ЗМЗ–40911.10 Евро-4 и Евро-5.
Сальник передний коленчатого вала с рабочей кромкой, охватываемой пружиной.
— 406.1005034-02, ПАО «Балаковорезинотехника», г. Балаково
— 406.1005034-04, АО «Резинотехника», г. Балаково
— 4062.1005034-01 (02955VOOA), «Rubena», Чехия
Сальник передний коленчатого вала без пружины, с конической рабочей кромкой.
— 409060.1005034-00, АО «Резинотехника», г. Балаково
Сальник задний коленчатого вала с рабочей кромкой, охватываемой пружиной.
— 2108-1005160, ПАО «Балаковорезинотехника», г. Балаково
— 4062.1005160-011) (03055VOOA), «Rubena», Чехия
— 406.1005160-04 (2108-1005160-01), АО «Резинотехника», г. Балаково
Сальник задний коленчатого вала без пружины, с конической рабочей кромкой.
— 406.1005160-05 (2108-1005160MKB), ЗАО «Резинотехника», г. Балаково
Пробка уплотнительная шпоночного паза коленчатого вала 6х7,5х21.
— 13-1005030
При износе поверхности заднего фланца или поверхности ступицы шкива-демпфера под рабочей кромкой сальника, надо сместить сальник для контакта его рабочей кромки с неизношенной поверхностью и предотвращения утечек масла. Для этого установить распорное кольцо между сальником и сальникодержателем или крышкой цепи.
При повреждении резьбы в отверстиях до двух ниток ее восстанавливают прогонкой под размер рабочего чертежа. Если сорвано две и более ниток, то ремонт производят:
— Резьба в отверстиях под болты крепления маховика — установкой резьбовых спиральных вставок.
— Резьба в отверстии под стяжной болт — нарезанием ремонтной резьбы.
— Резьбы в отверстиях под пробки — нарезанием ремонтной резьбы.
