Один из способов восстановления изношенной или поврежденной резьбы — это установка резьбовых спиральных вставок. Эти резьбовые спиральные вставки изготавливают из коррозиестойкой проволоки ромбического сечения в виде пружинящей спирали.

Применение резьбовых спиральных вставок для восстановления резьбовых поверхностей, технологические рекомендации по установке резьбовых спиральных вставок.

Технологический процесс восстановления изношенной или поврежденной резьбовой поверхности включает в себя:

— Рассверливание отверстия с применением накладного кондуктора и снятие фаски (1х45 градусов). Смещение осей отверстий должно быть не более 0,15 мм. Перекос осей отверстий должен быть не более 0,15 мм на длине 100 мм.
— Нарезание резьбы в рассверленном отверстии ремонтируемой детали. Скорость резания в пределах 4-5 м/мин. Частота вращения в пределах 60-80 об/мин.

— Непосредственная установка резьбовых спиральных вставок в ремонтируемую деталь включает в себя следующие операции:

1. Установить резьбовую вставку в монтажный инструмент.
2. Ввести стержень монтажного инструмента в резьбовую вставку так, чтобы ее технологический поводок вошел в паз нижнего конца стержня.
3. Завернуть резьбовую вставку сначала в отверстие наконечника монтажного инструмента, а затем с помощью инструмента в резьбовое отверстие ремонтируемой детали.

— Вынуть монтажный инструмент и удалить (например посредством удара бородка) технологический поводок резьбовой спиральной вставки.
— Контроль качества восстановления резьбы непосредственно в ремонтируемой детали производится с помощью проходного и непроходного калибра или контрольного болта соответствующего размера и шага резьбы. При контроле резьбовая спиральная вставка не должна вывертываться вместе с калибром или контрольным болтом.

Внешний вид резьбовых спиральных вставок для восстановления резьбовых поверхностей.

Технологические рекомендации по установке резьбовых спиральных вставок.

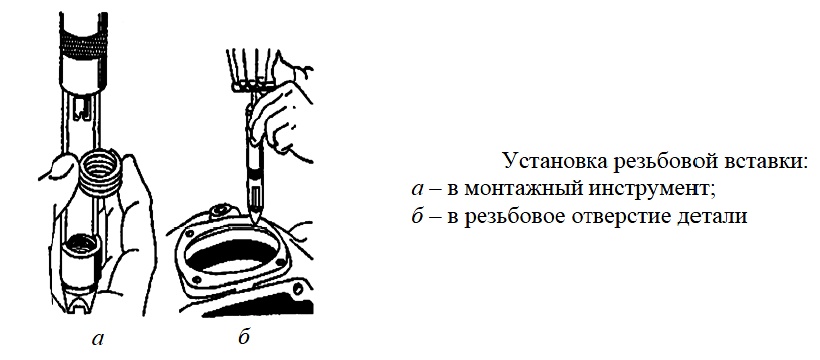

Установка резьбовых спиральных вставок при восстановлении резьбовых поверхностей.

Проходной калибр или контрольных болт, завернутый на всю длину резьбовой спиральной вставки, не должен отклоняться более чем на 0,5 мм в любую сторону. Не проходной резьбовой калибр соответствующего размера не должен ввертываться в резьбовую спиральную вставку, установленную в ремонтируемую деталь. Резьбовая спиральная вставка должна утопать в резьбовом отверстии ремонтируемой детали не менее чем на один виток резьбы. Выступание ее наружу не допускается.

По материалам книги «Ремонт военной автомобильной техники».
Тарасенко П.Н.
