Ремонт блока цилиндров двигателя ЗМЗ–40522.10 начинается с его осмотра и дефектовки. Блоки цилиндров с пробоинами на стенках цилиндров, с трещинами на верхней плоскости блока и на ребрах, поддерживающих коренные подшипники, с пробоинами на водяной рубашке и картере подлежат выбраковке.
Ремонт блока цилиндров двигателя ЗМЗ–40522.10 на Газель и Соболь, предельные и контролируемые размеры, ремонтные комплекты поршней с поршневыми кольцами, поршневым пальцем и стопорными кольцами пальца.
В результате естественного износа цилиндры в блоке цилиндров двигателя ЗМЗ–40522.10 приобретают по длине форму неправильного конуса. А по окружности — овала. Наибольшей величины износ достигает в верхней части цилиндров. Против верхнего компрессионного кольца, при положении поршня в ВМТ. Наименьший — в нижней части, при положении поршня в НМТ.

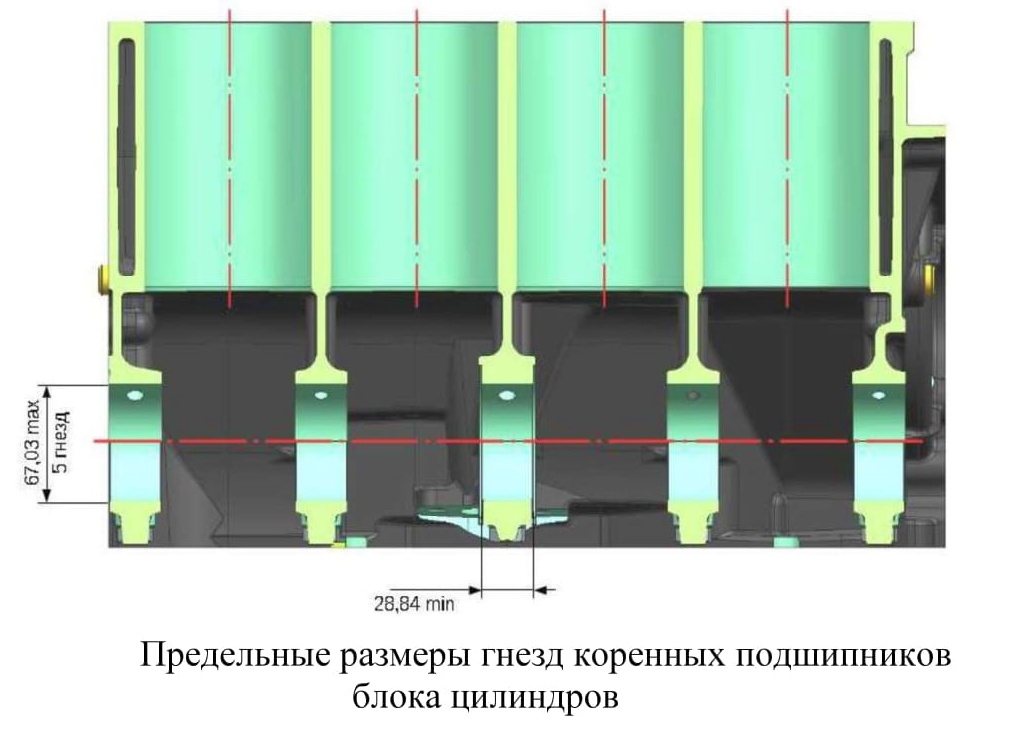

Предельные размеры гнезд коренных подшипников в блоке цилиндров ЗМЗ–40522.10 на Газель и Соболь.
В случае износа и необходимости обработки одного или нескольких дефектных цилиндров под ремонтный размер 96 мм, следует обрабатывать все цилиндры в блоке цилиндров двигателя ЗМЗ–40522.10 до этого размера. Фактический диаметр цилиндров для их обработки определяется исходя из размерной группы нового поршня. Предназначенного для работы в данном цилиндре. И зазора 0,036-0,060 мм между поршнем и цилиндром.
Каталожные номера узлов и деталей блока и головки цилиндров двигателя ЗМЗ–40522.10 на Газель и Соболь.
Размерные группы поршней и цилиндров блока цилиндров двигателя ЗМЗ–40522.10 на Газель и Соболь.
На ранних двигателях ЗМЗ–40522.10 группы обозначались буквами «А», «Б», «В», «Г», «Д» соответственно.
Для ремонта цилиндров двигателя двигателя ЗМЗ–40522.10 выпускаются поршни и поршневые кольца двух ремонтных размеров 96,0 мм и 96,5 мм. А также поршневые комплекты с поршнями и кольцами номинального и ремонтных размеров.

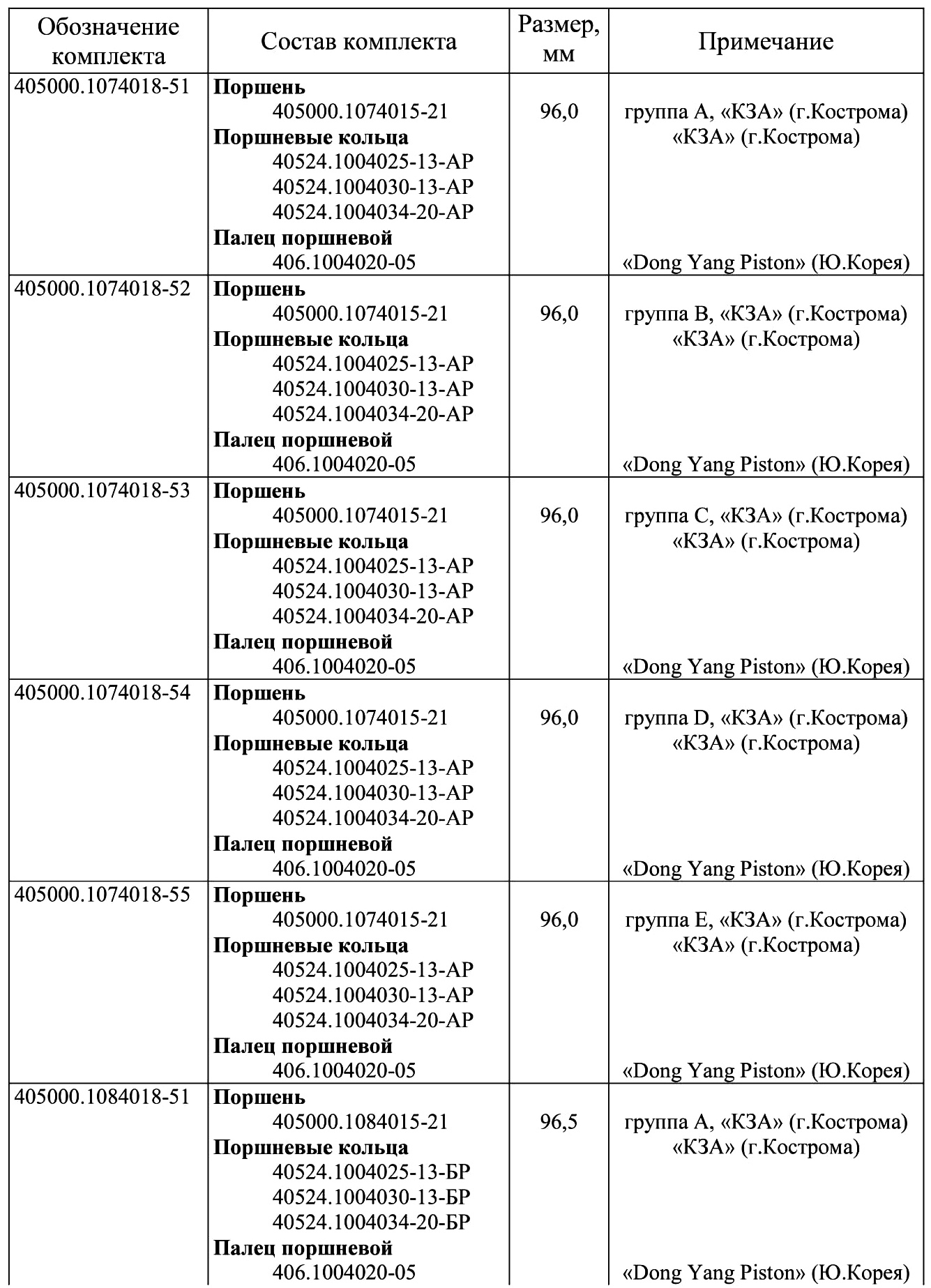

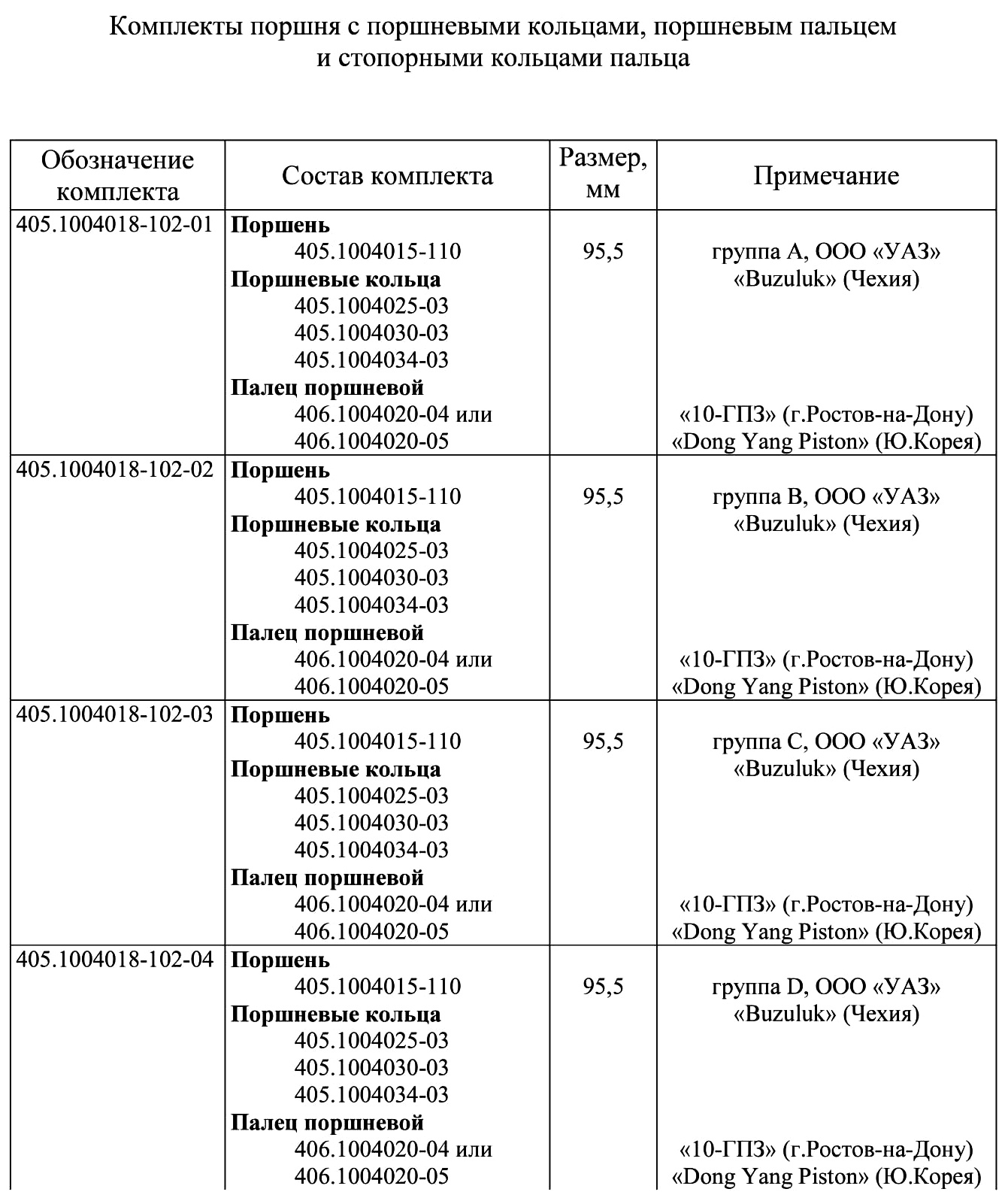

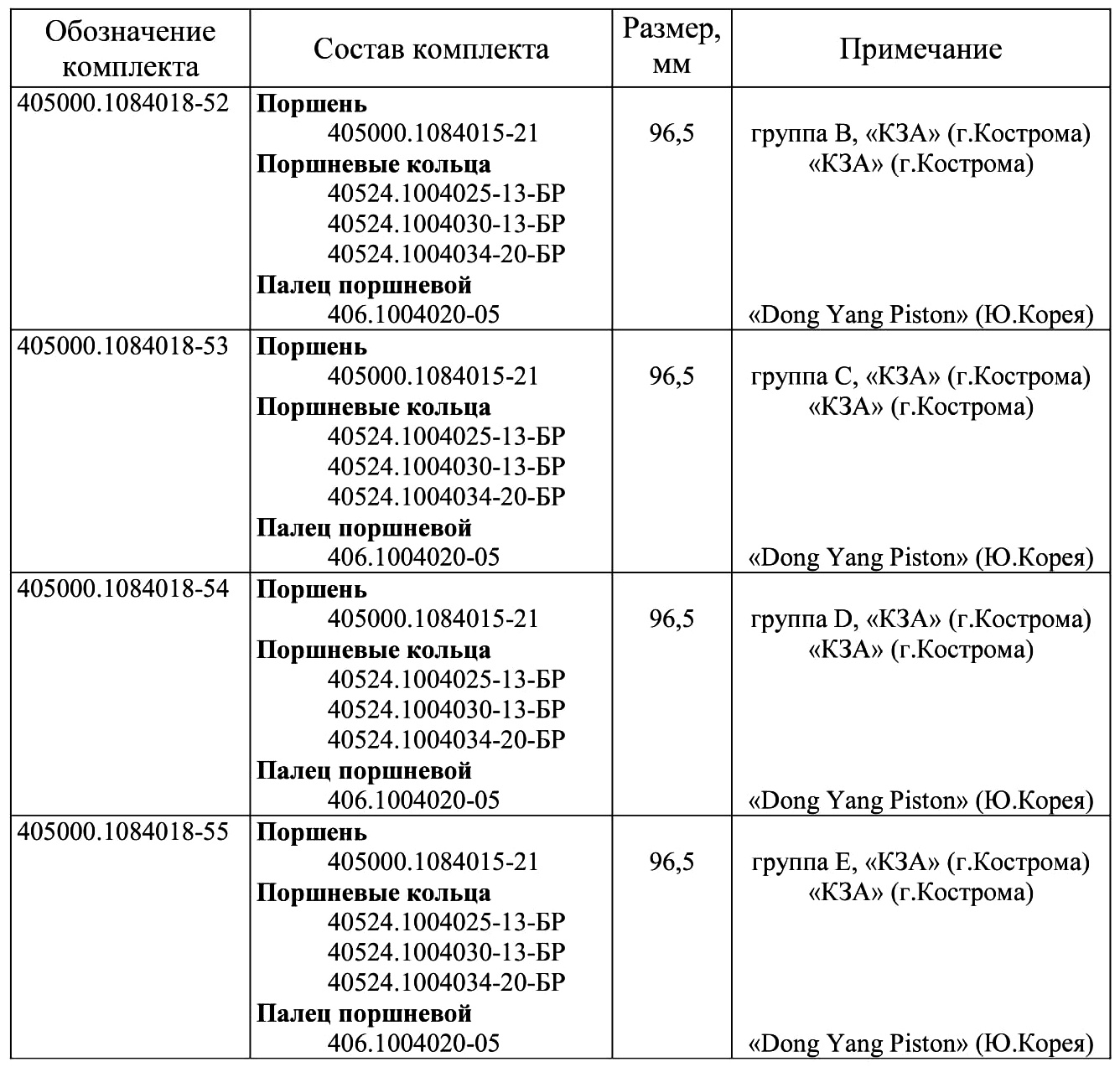

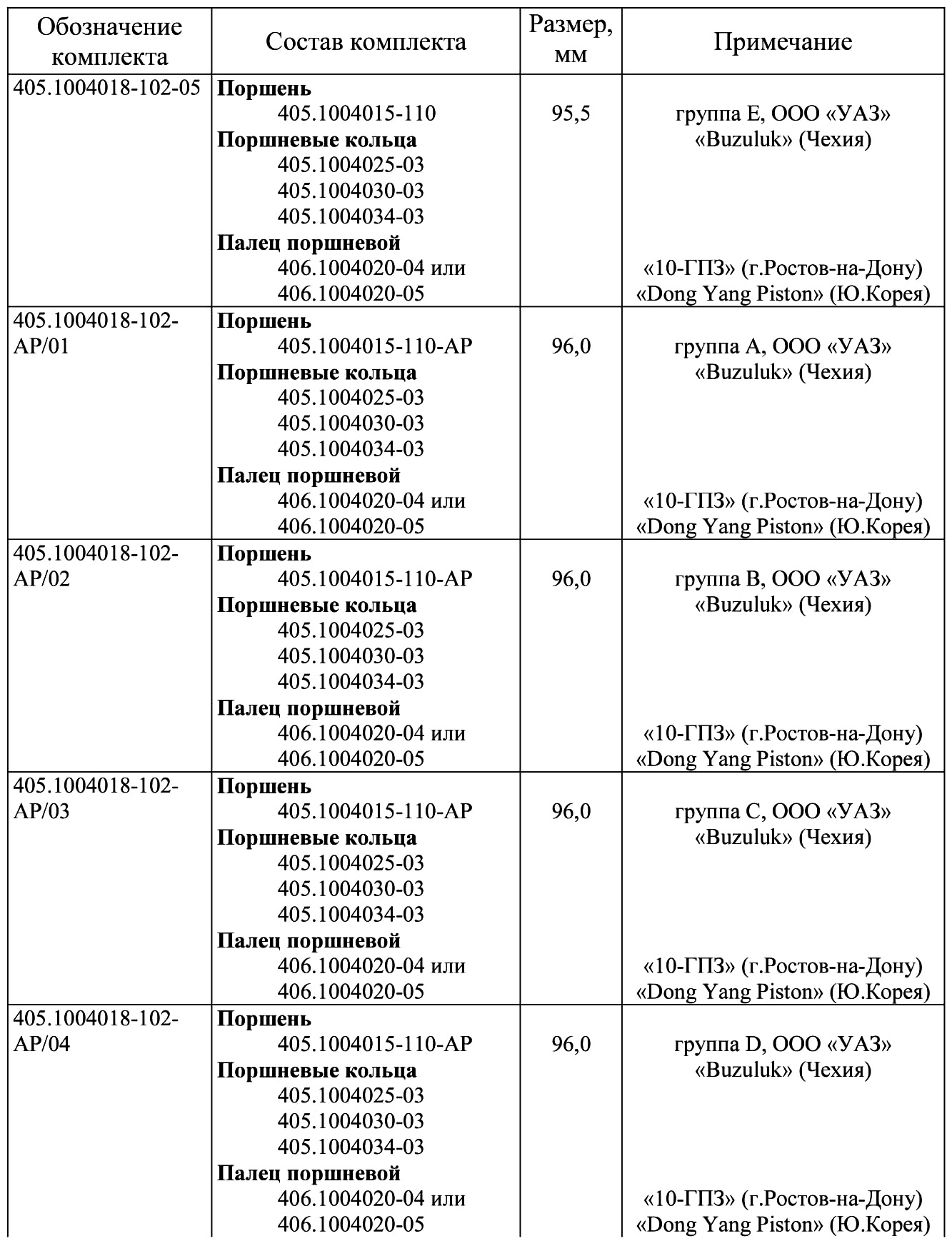

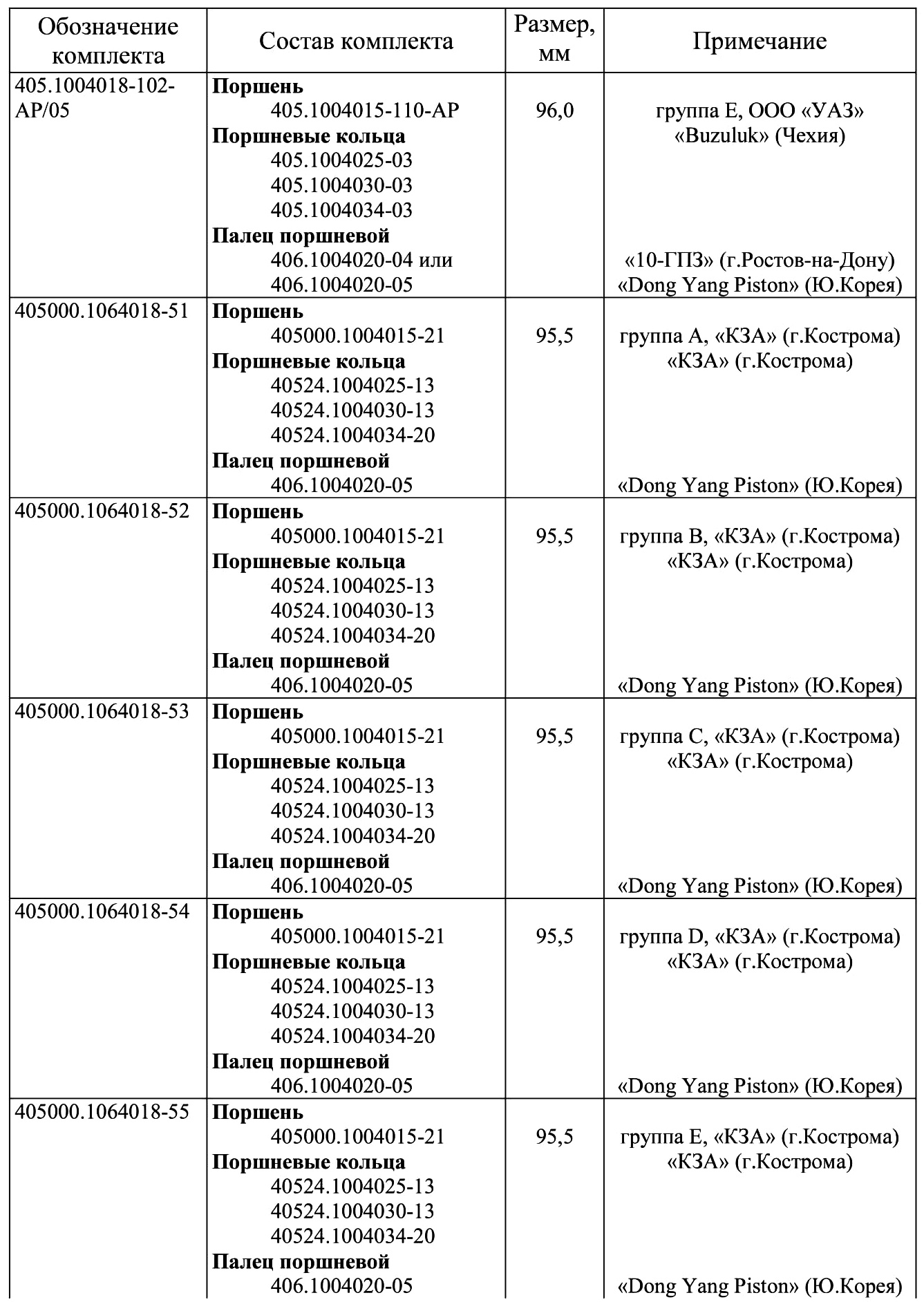

Ремонтные комплекты поршня с поршневыми кольцами, поршневым пальцем и стопорными кольцами пальца для ремонта блока цилиндров двигателя ЗМЗ–40522.10 на Газель и Соболь.

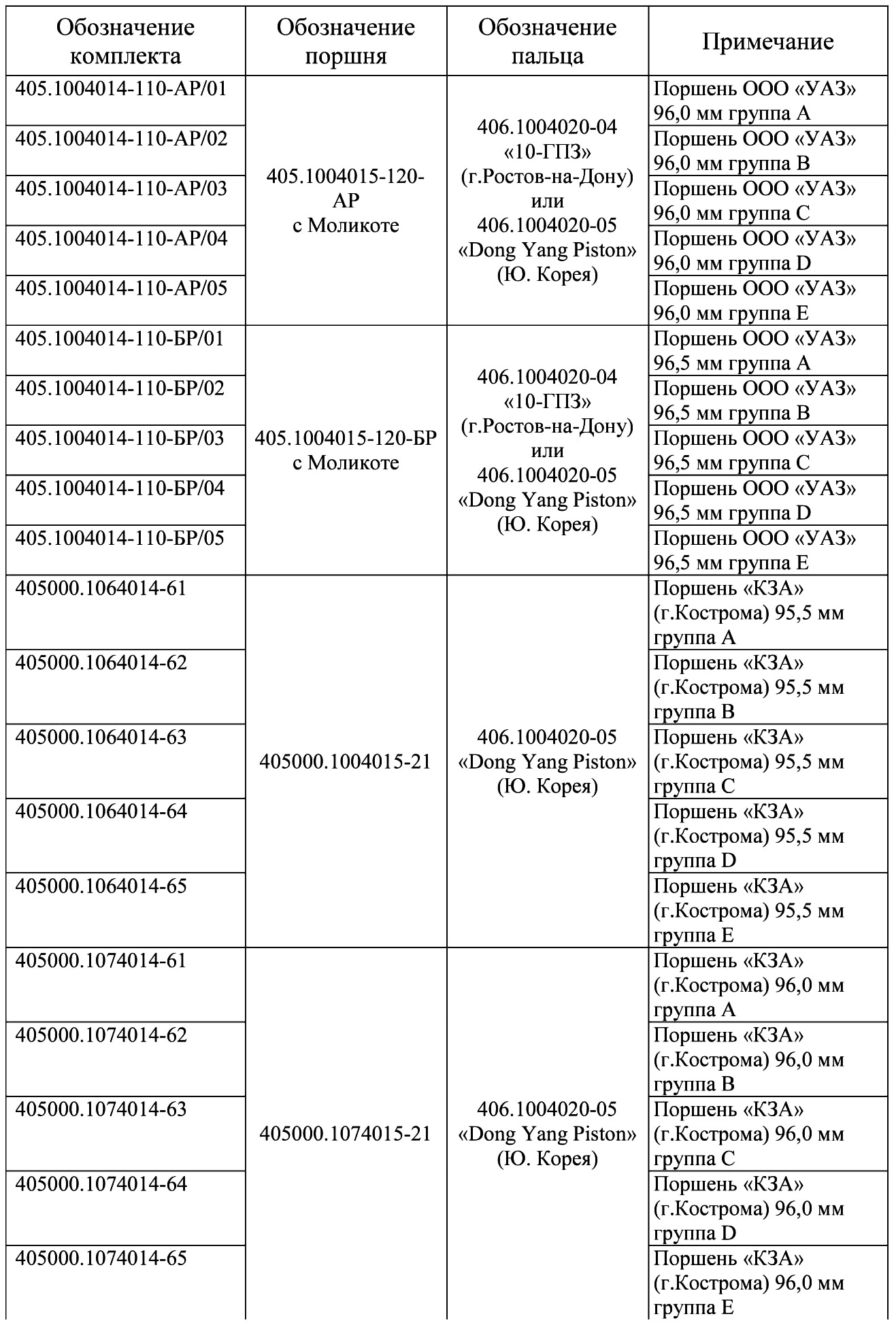

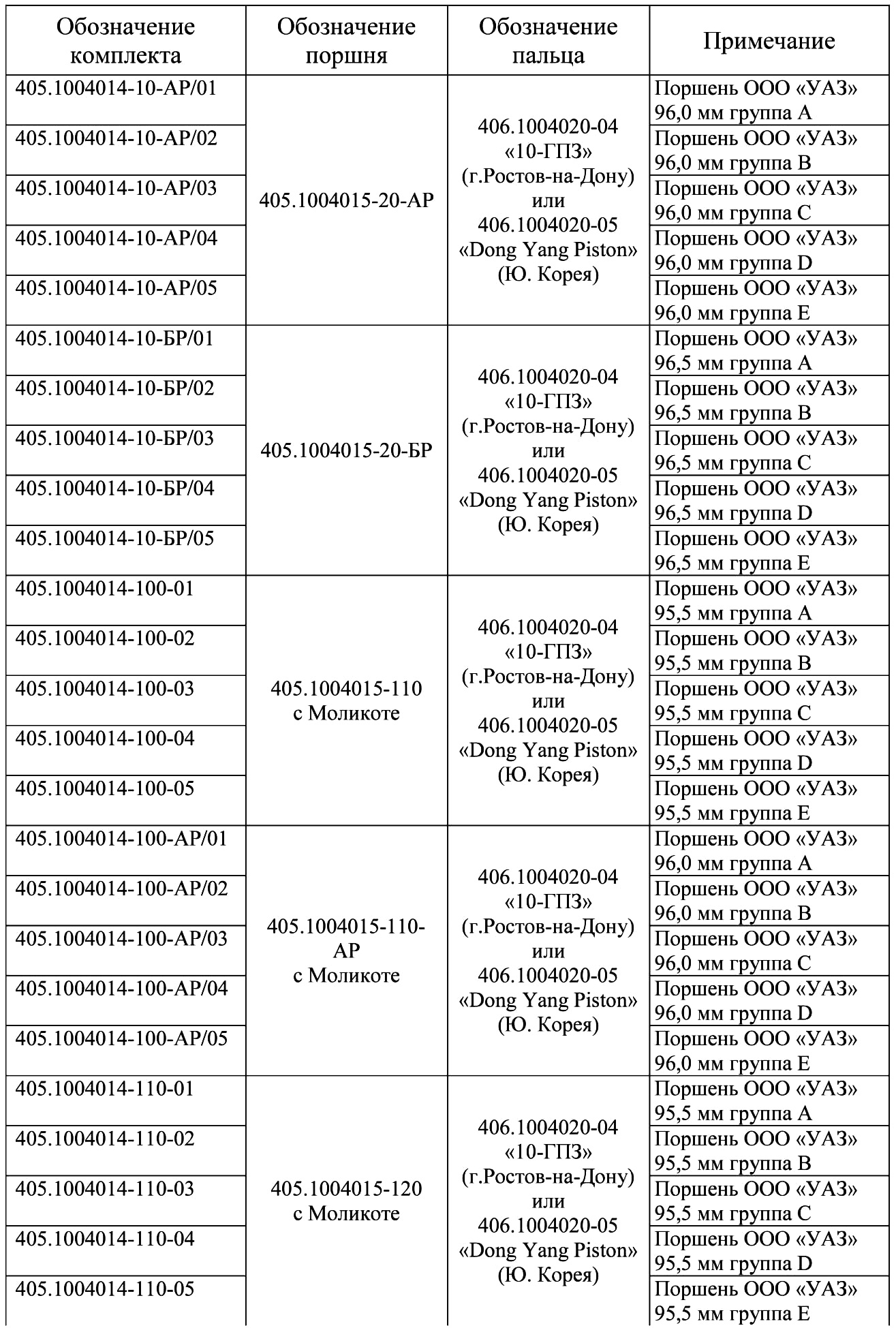

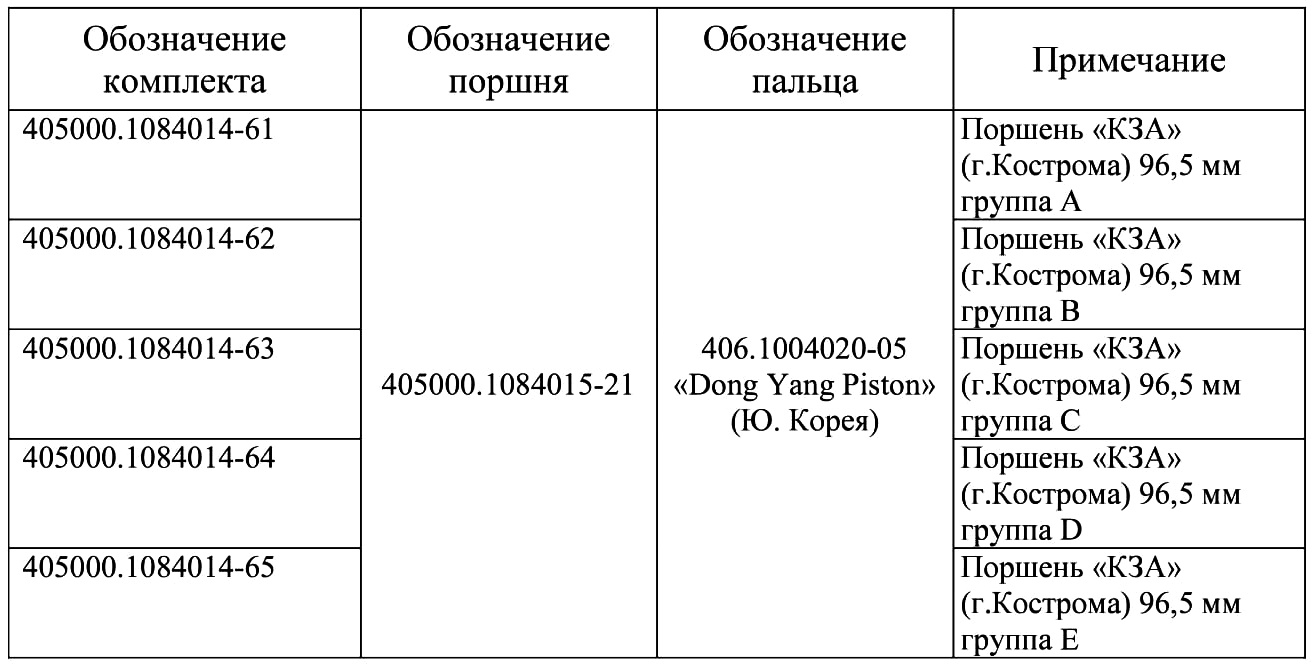

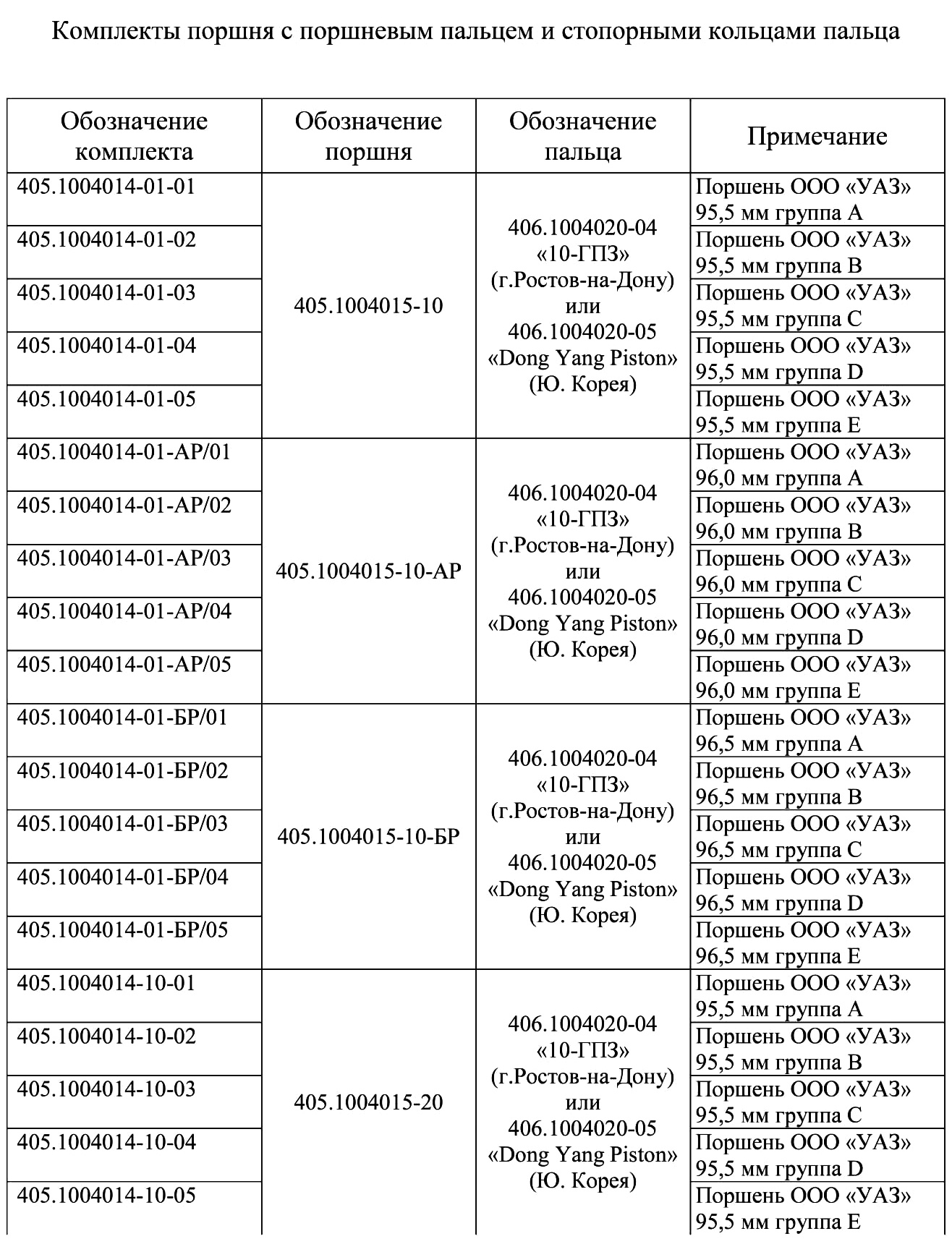

Комплекты поршня с поршневым пальцем и стопорными кольцами пальца для ремонта цилиндров двигателя ЗМЗ–40522.10 на Газель и Соболь.

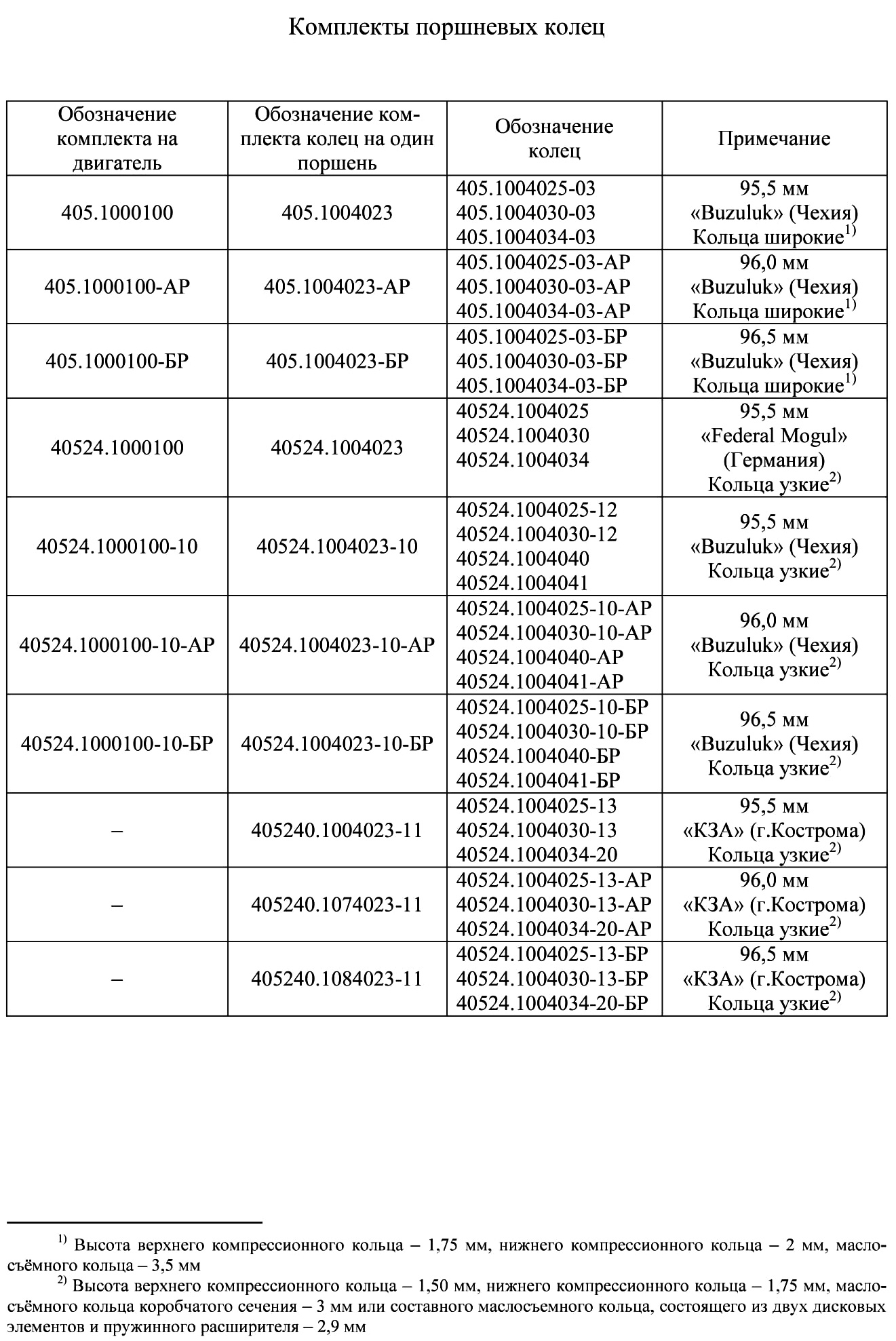

Ремонтные комплекты поршневых колец для ремонта цилиндров двигателя ЗМЗ–40522.10 на Газель и Соболь.
В комплектах поршневых колец на один поршень 405.1004023, 405.1004023-АР, 405.1004023-БР.
— Высота верхнего компрессионного кольца – 1,75 мм
— Нижнего компрессионного кольца – 2 мм
— Масло-съемного кольца – 3,5 мм
В комплектах поршневых колец на один поршень 40524.1004023, 40524.1004023-10, 40524.1004023-10-АР, 40524.1004023-10-БР, 405240.1004023-11.
— Высота верхнего компрессионного кольца – 1,50 мм
— Нижнего компрессионного кольца – 1,75 мм
— Масло-съемного кольца коробчатого сечения – 3 мм
— Или составного маслосъемного кольца, состоящего из двух дисковых элементов и пружинного расширителя – 2,9 мм

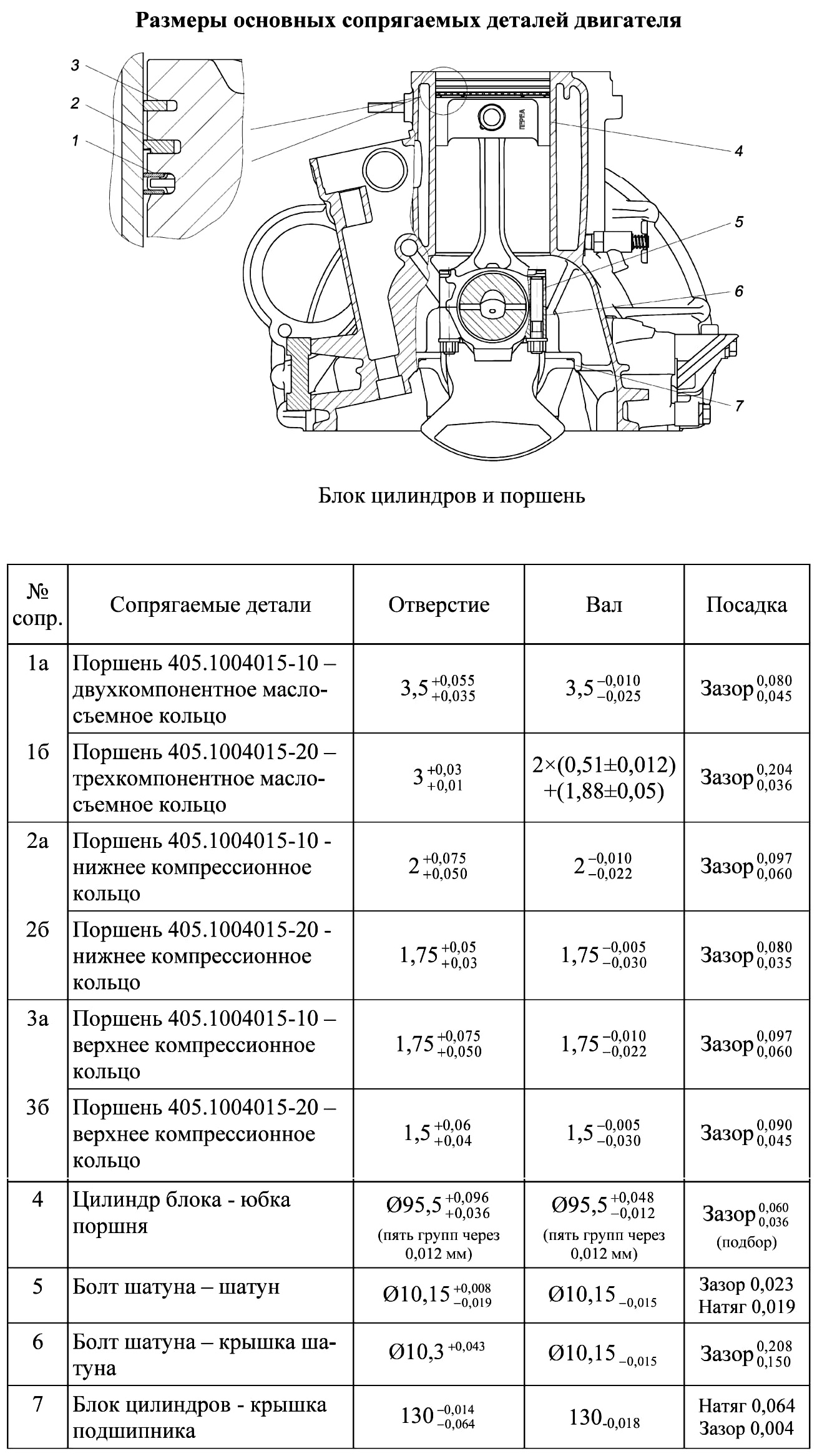

Размеры основных сопрягаемых деталей в блоке цилиндров двигателя ЗМЗ–40522.10 на Газель и Соболь.
Контролируемые параметры при ремонте блока цилиндров, поршней, шатунов и промежуточного вала двигателя ЗМЗ–40522.10 на Газель и Соболь.
Повреждения резьбовых отверстий блока цилиндров в виде забоин или срыва резьбы менее двух ниток, восстанавливают прогонкой резьбы метчиком номинального размера. Резьбовые отверстия блока цилиндров имеющие износ или срывы резьбы более двух ниток, ремонтируются:
— Нарезанием резьбы увеличенного ремонтного размера.
— Постановкой резьбовых ввертышей. С последующим нарезанием в них резьбы нормального размера.
— Установкой резьбовых спиральных вставок. Этот способ ремонта наиболее эффективный и менее трудоемкий.
