Совместно с натяжением зубчатого ремня привода ТНВД 514.1111001-10, BOSCH 0 460 414 217 двигателя ЗМЗ-5143.10 Евро-3 на УАЗ Хантер УАЗ-315148 необходимо проверить установку и крепление ТНВД. Невыполнение мероприятий по проверке и корректировке установки ТНВД может привести к изменению угла опережения впрыска, нарушению вследствие этого работы двигателя (дымление, падение мощности, повышенный расход топлива и перегрев двигателя) и в том числе к невозможности запуска двигателя.
Как регулировать натяжение или заменить ремень привода ТНВД 514.1111001-10, BOSCH 0 460 414 217 двигателя ЗМЗ-5143.10 Евро-3 на УАЗ Хантер УАЗ-315148, необходимые приспособления.
Регулировку натяжения ремня привода ТНВД двигателя ЗМЗ-5143.10 Евро-3 на УАЗ Хантер УАЗ-315148 надо производить через каждые 10 000 километров пробега или 12 месяцев эксплуатации. В зависимости от того, что наступит ранее.
Замену ремня привода ТНВД двигателя ЗМЗ-5143.10 Евро-3 на УАЗ Хантер УАЗ-315148 надо производить через 40 000 километров пробега или 48 месяцев эксплуатации. В зависимости от того, что наступит ранее.
Каталожные номера деталей привода ТНВД 514.1111001-10, BOSCH 0 460 414 217 двигателя ЗМЗ-5143.10 Евро-3 на УАЗ Хантер УАЗ-315148.
Порядок регулировки натяжения и замены ремня привода ТНВД двигателя ЗМЗ-5143.10 Евро-3 на УАЗ Хантер УАЗ-315148.
Снять кожухи ремня привода ТНВД. Вынуть заглушку отверстия под установочный штифт в блоке цилиндров и снять крышку маслоналивного патрубка крышки клапанов. Вставить в отверстие под установочный штифт блока цилиндров штифт ЗМ 7820-4582 до упора в маховик.
Расположение меток и отверстий под штифты для замены ремня привода ТНВД двигателя ЗМЗ-5143.10 Евро-3 на УАЗ Хантер УАЗ-315148.

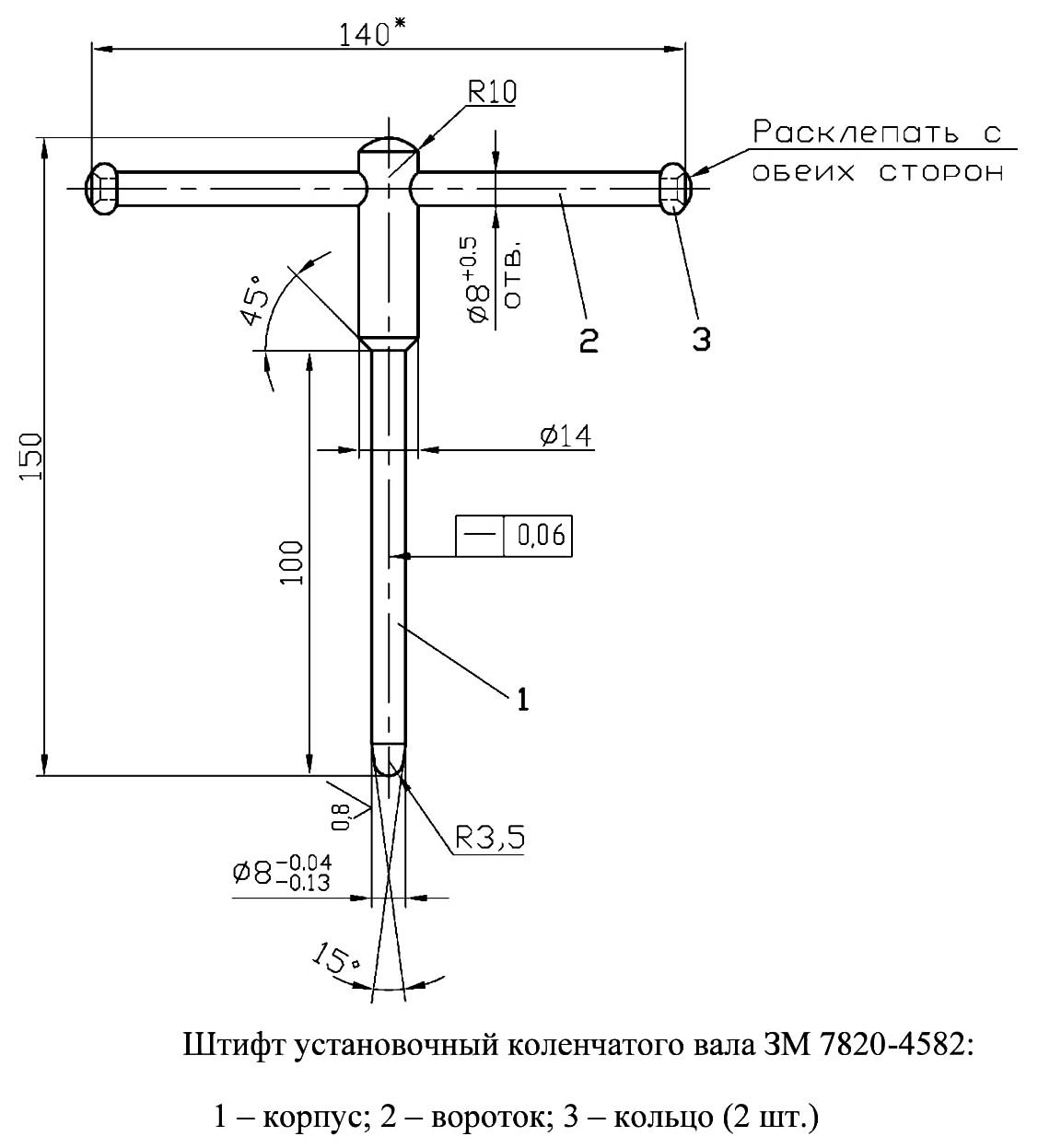

Форма и размеры установочного штифта коленчатого вала ЗМ 7820-4582.
Установить коленчатый вал в положение, соответствующее нахождению поршня первого цилиндра в ВМТ такта сжатия. Зафиксировать положение коленчатого вала штифтом. Для этого медленно вращая коленчатый вал по часовой стрелке (зажигание должно быть выключено), совместить штифт ЗМ 7820-4582 с отверстием маховика.
Визуально через маслоналивной патрубок крышки клапанов убедиться, что через отверстие в передней крышке распределительного вала видно отверстие (часть отверстия) в первой шейке распределительного вала. Это свидетельствует, что поршень первого цилиндра находится в верхней мертвой точке такта сжатия.
В противном случае вынуть установочный штифт ЗМ 7820-4582 коленчатого вала из отверстия маховика. Повернуть коленчатый вал на 1 оборот и снова зафиксировать положение коленчатого вала с помощью штифта. Это будет соответствовать положению поршня первого цилиндра в ВМТ такта сжатия.
Ослабить гайку крепления натяжного эксцентрикового ролика зубчатого ремня. При необходимости замены ремня — снять ремень. Ослабить крепление ТНВД к задней опоре и болты крепления ТНВД к передней опоре.
Зафиксировать шкив ТНВД с помощью штифта-центратора ТНВД ЗМ 6999-4119, как показано на рисунке ниже. При необходимости совместив отверстие в корпусе ТНВД с пазом ступицы шкива ТНВД.
Форма и размеры штифта-центратора ТНВД ЗМ 6999-4119.
Фиксация шкива ТНВД штифтом-центратором ЗМ 6999-4119.
Проверить подвижность коромысла с успокоительными роликами на оси. При необходимости нанести на ось смазку ЦИАТИМ-221 (ГОСТ 9433-80) или ВНИИ НП-279 (ГОСТ 14296-78).
Замена ремня привода ТНВД 514.1111001-10, BOSCH 0 460 414 217 двигателя ЗМЗ-5143.10 Евро-3 на УАЗ Хантер УАЗ-315148.
При замене ремня привода ТНВД 514.1111001-10, BOSCH 0 460 414 217 — установить новый зубчатый ремень привода ТНВД зубьями во впадины шкива-демпфера коленчатого вала и шкива ТНВД. Следить, чтобы слабина ведущей ветви ремня была минимальной. И могла быть выбрана при незначительном повороте корпуса ТНВД со шкивом против часовой стрелки. А ступица ТНВД надежно заштифтована с отверстием в корпусе ТНВД. Поворотом ТНВД рукой выбрать слабину ремня. Для замены использовать зубчатый ремень 2112-1106040 или 2112-1106040-02.
Произвести натяжение ремня. Повернув натяжной ролик специальным приспособлением моментом 39,2 Нм (4,0 кгсм). Затянуть гайку крепления ролика. Покачивая корпус ТНВД, добиться, чтобы фиксирующий штифт свободно выходил из отверстия в корпусе ТНВД. Затем подтянуть болты крепления ТНВД к передней опоре.
Вынуть штифты. Повернуть коленчатый вал на два оборота по часовой стрелке (720 градусов). Снова зафиксировать коленчатый вал штифтом. Проверить совпадение паза ступицы ТНВД с отверстием в корпусе ТНВД. Штифт должен входить свободно. В случае несовпадения, а также если штифт входит с усилием – ослабить болты крепления ТНВД и повторить операции.
Извлечь установочные штифты из ступицы шкива ТНВД и из отверстия блока цилиндров. Затянуть крепление ТНВД к задней опоре. Установить кожухи ремня привода ТНВД и заглушку отверстия блока цилиндров под установочный штифт коленчатого вала. Все операции надо проводить с установленным коромыслом с успокоительными роликами ремня привода ТНВД.
