Пульт управления климатической установкой является неотъемлемой частью климатической установки Уаз Патриот и Уаз Пикап и не предназначен для использования отдельно от нее или управления иными системами, не входящими в состав климатической установки.
Включение климатической установки Уаз Патриот и Уаз Пикап.
Пульт управления климатической установкой Уаз Патриот и Уаз Пикап включается автоматически при включении зажигания автомобиля или по сигналу блока управления предпускового жидкостного отопителя. Сигнал (питание) на включение пульта блок управления предпусковым жидкостным отопителем выдает после пуска этого отопителя и достижения в его теплообменнике температуры охлаждающей жидкости, при которой должно происходить включение вентилятора отопительно-вентиляционной установки.
При включении пульт определяет источник сигнала на включение (выключатель зажигания или блок управления предпусковым жидкостным отопителем) и опрашивает органы
управления климатической установкой.
Если источником питания является бортовая сеть автомобиля (после включения выключателя зажигания), то пульт переходит к основному режиму работы («Ручной», «AUTO» или «Интенсивный обогрев ветрового стекла» — в зависимости состояния соответствующих выключателей.
В рамках которого формирует и передает на все исполнительные устройства управляющие сигналы, соответствующие состоянию органов управления климатической установки Уаз Патриот и Уаз Пикап. Если источником питания является предпусковой жидкостной отопитель, то пульт переходит к режиму работы «Предпусковой обогрев салона».
Неисправности при включении климатической установки Уаз Патриот и Уаз Пикап.
Если при включении или в процессе работы пульт диагностирует какую-либо неисправность, то включается аварийная сигнализация (попеременное включение/выключение подсветки желтого и зеленого цветов на поворотном переключателе распределения потоков воздуха.
Информацию о конкретной неисправности, записанной в памяти пульта в виде кода ошибок, можно получить по диагностическому каналу пульта (K-line канал). Считывание и расшифровка кода ошибок осуществляется с помощью диагностического программного обеспечения, установленного на соответствующих сканер-тестерах, которыми должны быть оборудованы сервисные станции.
В случае включения и продолжительной работы аварийной сигнализации на пульте следует обратиться на станцию технического обслуживания для установления и устранения неисправности.
Поворотный переключатель температуры воздуха поступающего в салон (режим «Ручной») и для задания температуры воздуха в салоне (режим «AUTO»).
В режиме «Ручной» поворот вправо (по часовой стрелке) повышает температуру воздуха на выходе климатической установки. При вращении влево (против часовой стрелки) температура на выходе климатической установки понижается.
Переключатель имеет девять фиксированных положений : минимальное значение температуры, максимальное значение температуры и, между ними, семь промежуточных фиксированных значений. В положениях 7, 8 и 9 включается дополнительный электронасос отопителя, если нет сигнала от выключателя кондиционера на включение кондиционера.
В режиме «AUTO» переключатель задает температуру, автоматически поддерживаемую в салоне автомобиля. Текущее значение температуры соответствует положению маркера на
ручке (подвижной части) переключателя, находящейся в фиксированном положении.

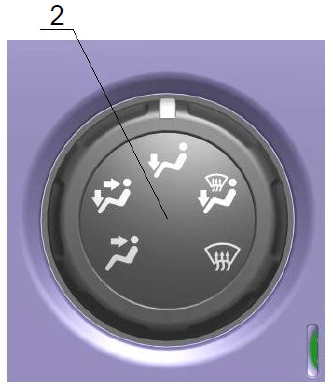

Поворотный переключатель распределения потоков воздуха (управляет моторедукторами передней и задней заслонок отопителя).
Переключатель имеет пять фиксированных положений, каждое из которых соответствует определенному распределению воздушных потоков в салоне автомобиля. Текущее распределение потоков воздуха соответствует положению маркера на ручке (подвижной части) переключателя, находящейся в фиксированном положении.
— Если маркером отмечен первый символ, то воздушные потоки в салоне автомобиля должны соответствовать режиму «Вентиляция салона».
— Если маркером отмечен второй символ, то воздушные потоки в салоне автомобиля должны соответствовать режиму «Вентиляция салона и в ноги».
— Если маркером отмечен третий символ, то воздушные потоки в салоне автомобиля должны соответствовать режиму «В ноги».
— Если маркером отмечен четвертый символ, то воздушные потоки в салоне автомобиля должны соответствовать режиму «На ветровое стекло и в ноги».
— Если маркером отмечен пятый символ, то воздушные потоки в салоне автомобиля должны соответствовать режиму «На ветровое стекло».

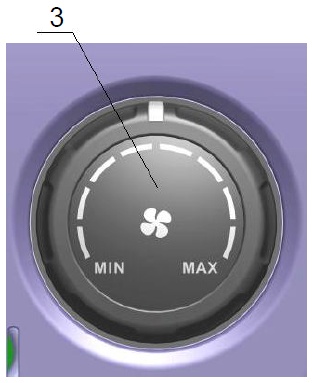

Поворотный переключатель скоростей вентилятора климатической установки Уаз Патриот и Уаз Пикап.
При повороте вправо (по часовой стрелке) повышается скорость вращения вентилятора и скорость потока воздуха на выходе климатической установки. При вращении влево
(против часовой стрелки) понижается скорость вращения вентилятора и скорость потока воздуха на выходе климатической установки.
Переключатель имеет девять фиксированных положений. «Вентилятор выключен» (крайнее левое положение), максимальное значение скорости вращения вентилятора (крайнее правое положение). Между ними, семь промежуточных фиксированных значений. Текущее значение скорости вращения вентилятора соответствует положению маркера на ручке (подвижной части) переключателя, находящейся в фиксированном положении.
