Система рециркуляции отработавших газов СРОГ на двигателе ЗМЗ-51432 CRS Евро-4 автомобилей УАЗ служит для снижения выброса токсичных веществ (NOx – оксиды азота) с отработавшими газами путем подачи части отработавших газов из выпускного коллектора в цилиндры двигателя.
Система рециркуляции отработавших газов СРОГ на двигателе ЗМЗ-51432 CRS Евро-4 автомобилей УАЗ, устройство, схема, принцип действия, основные причины отказа.
Эффект рециркуляции, снижающей уровень эмиссии NOx, основывается на двух действиях:
— Снижении концентрации кислорода в камере сгорания.
— Снижении температуры в цилиндре благодаря более высокой теплоемкости инертных газов, которые не участвуют в реакции (например, СО2).
Система рециркуляции отработавших газов СРОГ на двигателе ЗМЗ-51432 CRS Евро-4 автомобилей УАЗ включает в себя охладитель рециркулируемых газов, в котором перепускаемые отработавшие газы отдают излишнее тепло охлаждающей жидкости, подводимой из системы охлаждения двигателя.
Схема системы рециркуляции отработавших газов СРОГ на двигателе ЗМЗ-51432 CRS Евро-4 автомобилей УАЗ.
При подаче разрежения от вакуумного насоса в пневмокамеру клапана рециркуляции, шток с клапаном поднимаются, в результате чего происходит перепуск части отработавших газов из выпускного коллектора по трубке рециркуляции, охладителю рециркулируемых газов во впускную трубу и, после смешивания с охлажденным надувочным воздухом, в цилиндры двигателя.
Рециркуляция отработавших газов осуществляется по программе, заложенной в памяти блока управления двигателем в зависимости от:
— Показаний датчиков температуры охлаждающей жидкости.
— Положения педали акселератора.
— Массового расхода воздуха.
— Частоты вращения коленчатого вала.
Трубка рециркуляции служит для подачи рециркулируемых отработавших газов из выпускного коллектора к клапану рециркуляции. Трубка изготовлена из нержавеющей стали толщиной 0,4 мм.
Внешний вид трубки рециркуляции системы рециркуляции отработавших газов СРОГ на двигателе ЗМЗ-51432 CRS Евро-4 автомобилей УАЗ.
Для обеспечения герметичности газовых стыков «трубка рециркуляции — теплоизоляционный экран» и «трубка рециркуляции — проставка», концы трубки предварительно деформированы. При нажатии на крепежный флянец концы трубки за счет упругой и пластической деформации самоуплотняются. Трубка позволяет многократно призводить ее монтаж-демонтаж без потери герметичности газовых стыков.
Охладитель рециркулируемых газов (ОРГ) кожухо-трубный теплообменник 51432.1213100, 51432.1213100-10, 51432.1213100-01, ИЖКС.065116.001.
Предназначен для снижения температуры рециркулируемых отработавших газов. ОРГ представляет собой кожухо-трубный теплообменник состоящий из:
— Сердцевины.
— Подводящего и отводящего отработавшие газы колпаков с крепежными фланцами.
— Патрубков для подвода и отвода охлаждающей жидкости из системы охлаждения двигателя.
Внешний вид и устройство охладителя рециркулируемых газов (ОРГ).
Сердцевина теплообменника состоит из 30 трубок изготовленных из нержавеющей стали образующих суммарную поверхность, участвующую в теплообмене, площадью — 0,123 м2. В теплообменнике для обеспечения максимальной эффективности теплообмена движение охлаждающей жидкости осуществляется навстречу потоку рециркулируемых отработавших газов. Так называемый «перекрест с противотоком».
Клапан рециркуляции отработавших газов (КРОГ) 51432.1213008, 7.00069.00.0 PIERBURG, 51432.1213008-01, FD 1900-15W F-Diesel Power Co., Ltd.
Пневматический. С датчиком положения штока. КРОГ регулирует расход рециркулируемых газов. Регулирование осуществляется путем подачи в пневмокамеру КРОГ разряжения соответствующей величины от электропневматического преобразователя давления (модулятора). КРОГ крепиться через уплотняющую прокладку на фланце колпака подводящего отработавшие в ОРГ при помощи двух винтов с внутренним шестигранником.
Внешний вид клапана рециркуляции отработавших газов (КРОГ) системы рециркуляции отработавших газов СРОГ на двигателе ЗМЗ-51432 CRS Евро-4 автомобилей УАЗ.
Проставка системы рециркуляции отработавших газов.
Изготовлена из листовой стали толщиной 4 мм. Проставка устанавливается между КРОГ и трубкой рециркуляции. Назначение проставки:
— Дросселирование (ограничение расхода) потока рециркулируемых газов за счет калиброванного отверстия диаметром 18 мм.
— Обеспечение условий для самоуплотнения трубки рециркуляции при ее монтаже.
Внешний вид и место установки проставки.
Проставка с трубкой рециркуляции и уплотняющей прокладкой крепятся к КРОГ при помощи двух фланцевых болтов с шестигранной головкой под ключ S=10 мм и самостопорящихся гаек из жаропрочной стали.
Прокладка 51432.1213050 и 514.1213050-02 клапана рециркуляции отработавших газов.
Предназначена для уплотнения газовых стыков между деталями системы рециркуляции. Изготавливается из материала ЛПМ Графлекс Г-2П S12 толщиной 1 мм.
— Для уплотнения газовых стыков «ОРГ — патрубок впускной трубы», «ОРГ — КРОГ», «КРОГ — проставка» применяется прокладка 51432.1213050 с диаметром центрального отверстия 36 мм.
— Для уплотнения газового стыка «выпускной коллектор — теплоизоляционный экран» применяется прокладка 514.1213050-02 с отверстием 28 мм.

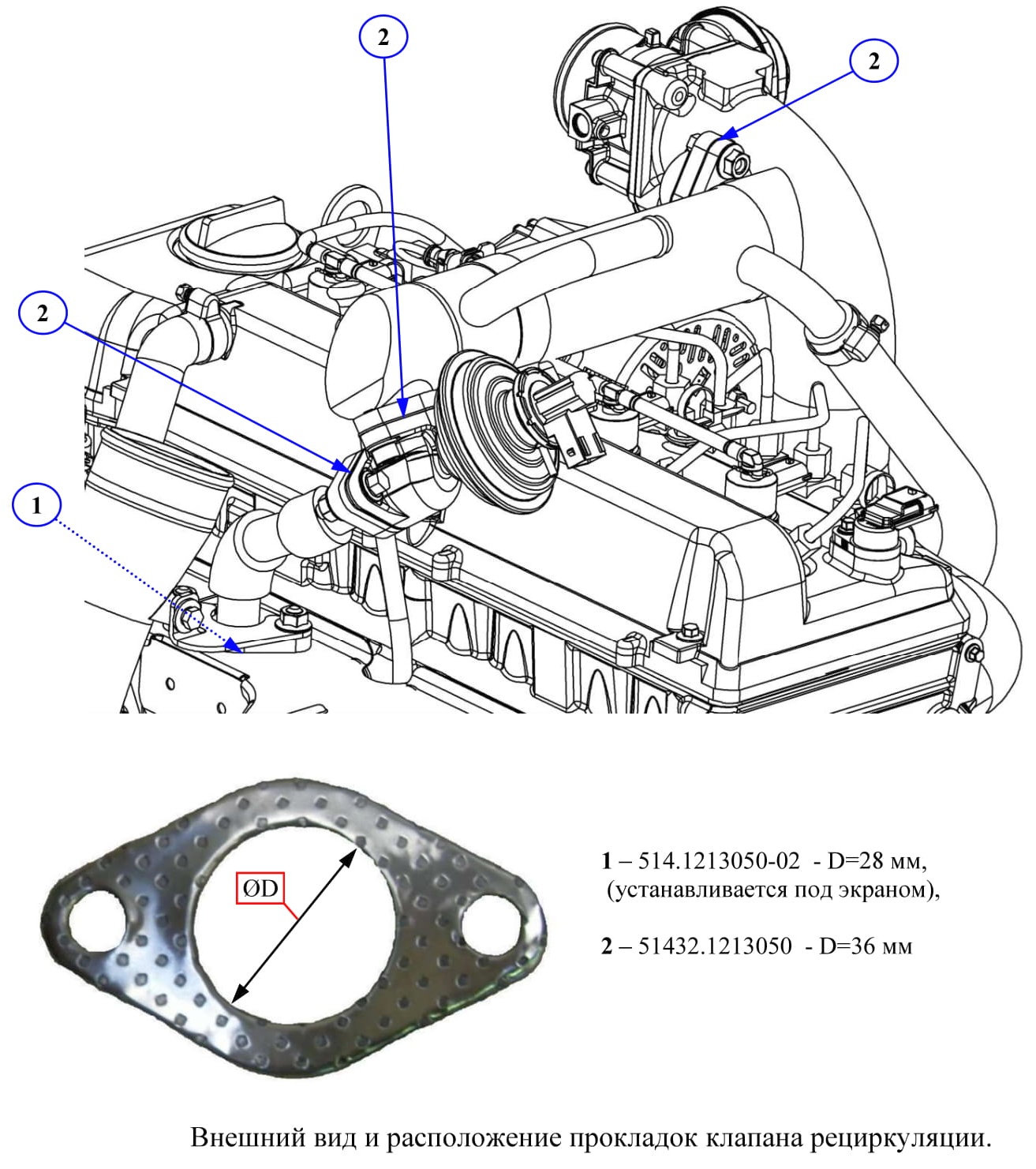

Внешний вид и расположение прокладок клапана рециркуляции.
Вакуумный насос системы рециркуляции отработавших газов СРОГ на двигателе ЗМЗ-51432 CRS Евро-4 автомобилей УАЗ.
Вакуумный насос однолопастного типа. С минимальным разрежением при оборотах коленчатого вала 850 мин-1 — 0,8 бар. Время достижения разрежения 0,6 и 0,8 бар из объема 5,5 литра не более 8 и 20 с соответственно. Установлен на передней крышке головки цилиндров. Предназначен для создания разрежения, используемого в гидровакуумном усилителе тормозной системы автомобиля и для управления системой рециркуляции отработавших газов. Привод вакуумного насоса осуществляется от цепи привода газораспределительного механизма.
Трущиеся поверхности вакуумного насоса смазываются моторным маслом, подаваемым из системы смазки двигателя по штуцеру. Кроме того, масляная пленка герметизирует зазоры между лопастью и корпусом насоса. Отработавшее масло с воздухом сбрасывается в картер двигателя через пластинчатый клапан.
При установке вакуумного насоса на двигатель ЗМЗ-51432 CRS Евро-4 необходимо убедиться в наличии внутри корпуса смазочного масла. При необходимости, во избежание задиров рабочих поверхностей деталей насоса, при пуске двигателя, его необходимо заполнить через штуцер чистым моторным маслом (20-30 мл), непрерывно прокручивая валик насоса.
Недопустима эксплуатация двигателя ЗМЗ-51432 CRS Евро-4 с отсоединенными или негерметичными шлангами подвода вакуума к клапану рециркуляции отработавших газов и гидровакуумному усилителю тормозов. Это приведет к повышению давления в картере и повышенному расходу масла на угар.
Основные причины отказа системы рециркуляции отработавших газов СРОГ на двигателе ЗМЗ-51432 CRS Евро-4 автомобилей УАЗ.
— Неправильное подключение шлангов подвода разрежения от модулятора к пневмокамере клапана рециркуляции. Из-за чего запорный элемент клапана рециркуляции будет постоянно находиться в открытом состоянии. Это приводит к резкому падению энергетических показателей развиваемых двигателем и повышенному дымлению.
— Неправильное расположение (ориентация) модулятора.
— Потеря подвижности штока клапана из-за лаковых и коксовых отложений на рабочей поверхности штока. Из-за чего клапан зависает в открытом положении. Повышается дымность выхлопных газов и снижаются динамические характеристики автомобиля.
— Отсутствие управляющего сигнала от ЭБУ к модулятору или потеря им работоспособности. Клапан рециркуляции будет находиться в закрытом состоянии. Двигатель не выполняет нормы по ограничению вредных выбросов.
