Маршрутный компьютер на УАЗ Профи, УАЗ-236021, УАЗ-236022 4х4, УАЗ-236323 и УАЗ-236324 4х4 расположен в комбинации приборов автомобиля. Его информация высвечивается на встроенном жидкокристаллическом дисплее.
Маршрутный компьютер на УАЗ Профи, УАЗ-236021, УАЗ-236022 4х4, УАЗ-236323 и УАЗ-236324 4х4, выбор функций, режимов и алгоритм управления.
Выбор режимов маршрутного компьютера осуществляется поворотом переключателя в комбинации приборов либо кольца на левом подрулевом переключателе. Функции переключателя в комбинации приборов и переключателей на левом подрулевом переключателе одинаковы.
Маршрутный компьютер на УАЗ Профи имеет несколько строк отображения и графическую индикацию данных.
— Верхняя строка отображает текущее время и температуру окружающего воздуха (в зависимости от комплектации).
— Средняя строка отображает переменные данные, настройка значений которых осуществляется поворотом по часовой стрелке или против часовой стрелки переключателя или кольца «TRIP».
— Нижняя строка отображает общий пробег автомобиля.
— Графическая индикация отображает температуру охлаждающей жидкости в двигателе и уровень топлива топливного бака.
Управление маршрутным компьютером на комбинации приборов.

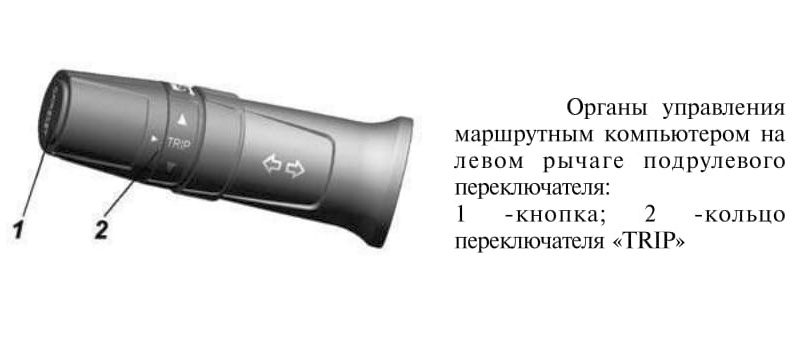

Органы управления маршрутным компьютером на левом рычаге подрулевого переключателя.
Выбор функций бортового компьютера на УАЗ Профи.
— Дата (в формате «XX месяц»).
— Суточный пробег автомобиля. Сброс показаний счетчика суточного пробега производится продолжительным (более 2 с) нажатием на кнопку на панели приборов или кнопку «OK/RESET» на подрулевом переключателе.
— Запас хода (в км). Показание носит рекомендательный характер.
— Текущая скорость автомобиля.
— Средняя скорость автомобиля.
— Настройки.
Меню «Настройки» можно использовать только во время остановки автомобиля. При движении автомобиля меню недоступно.
Алгоритм управления индикацией на ЖК-дисплее маршрутного компьютера на УАЗ Профи.

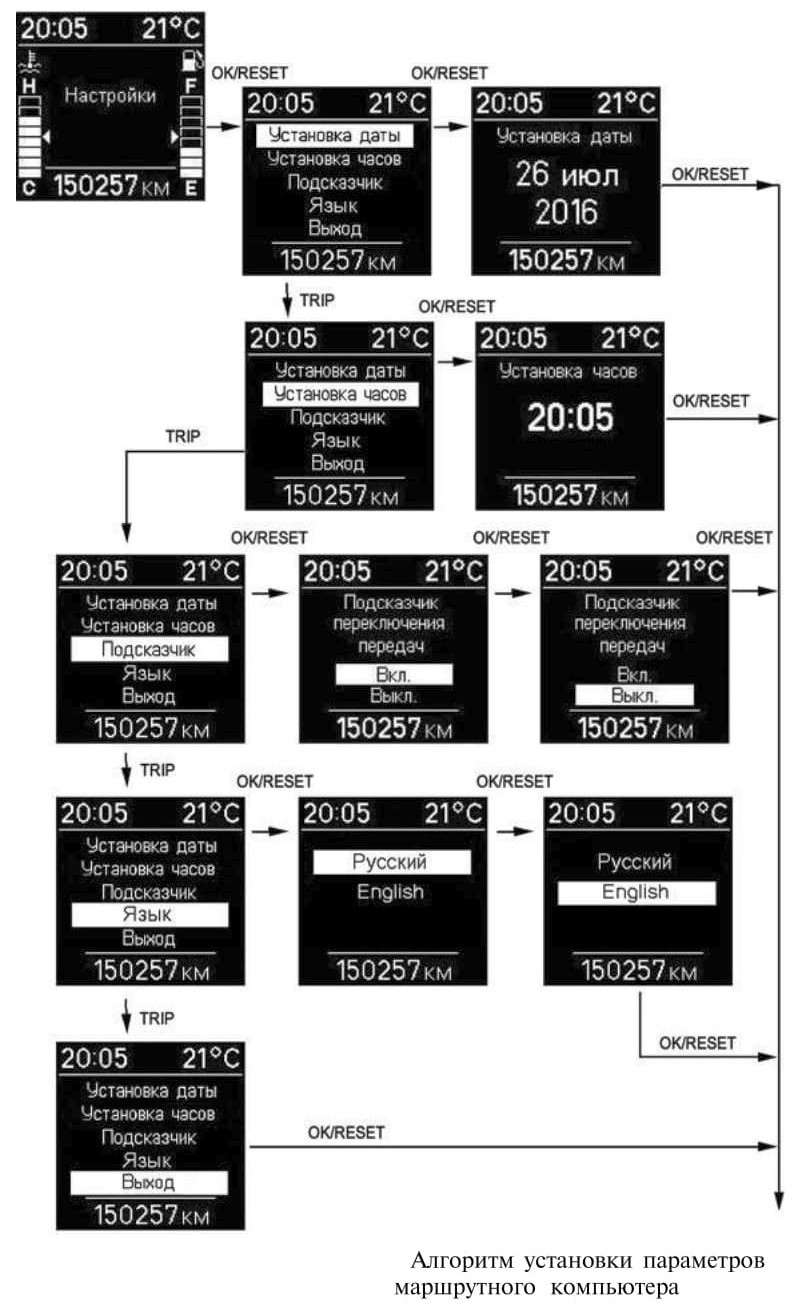

Алгоритм установки параметров маршрутного компьютера на УАЗ Профи.
Вход в режим установки параметра и выбор параметра.
Режим установки даты.
В меню «Настройки» выбираем режим «Установка даты». Настройка числа, месяца и года производится поворотом переключателя «TRIP» по/против часовой стрелки. Переключение между установкой числа/месяца/года, производится коротким (менее 1 с) нажатием переключателя комбинации приборов или кнопки «OK/RESET» на подрулевом переключателе.
Режим установки часов (в 24-х часовом формате).
В меню «Настройки» выбираем режим «Установка часов». Настройка значений часов/минут производится поворотом переключателя «TRIP» по/против часовой стрелки. Переключение между установкой часов/минут, производится коротким (менее 1 с) нажатием переключателя комбинации приборов.
Режим включения/выключения подсказчика переключения передач.
В меню «Настройки» выбираем режим «Подсказчик». Поворотом переключателя «TRIP» производится выбор «Вкл» или «Выкл», с помощью кнопки «OK/RESET» на подрулевом переключателе включаем «Вкл» или выключаем «Выкл» подсказчик переключения передач. Подсказчик переключения передач стрелками информирует водителя о необходимости переключения на более высокую или более низкую передачу с указанием рекомендуемой передачи (для обеспечения наиболее экономичного режима работы двигателя).
