Для проведения ремонта водяного насоса производства ПАО ЗМЗ на двигателе ЗМЗ-409 выпускается ремонтный комплект 406.1307002-10, состоящий из подшипника, крыльчатки и уплотнения.
Разборка, ремонт и сборка водяного насоса двигателя ЗМЗ-409, ремонтный комплект 406.1307002-10, размеры и зазоры деталей.
Разборка водяного насоса двигателя ЗМЗ-409.
Разборка производится в следующем порядке.
– С помощью съемника снять крыльчатку.
– С помощью специального приспособления снять ступицу шкива насоса.
– Вывернуть фиксатор подшипника.
– Выпрессовать из корпуса подшипник. Выпрессовку подшипника производить на прессе или с помощью медной оправки. Для более легкой выпрессовки рекомендуется нагреть водяной насос до температуры плюс 80 градусов.
– Выпрессовать уплотнение из корпуса насоса.
Размеры и зазоры сопрягаемых деталей корпуса водяного насоса, крыльчатки, ступицы, шкива, вала подшипника водяного насоса двигателя ЗМЗ-409.
Сборка водяного насоса двигателя ЗМЗ-409.
Перед сборкой очистить и промыть детали насоса, удалить отложения с крыльчатки, корпуса и крышки. Проверить величину осевого перемещения наружной обоймы подшипника относительно валика, которая не должна превышать 0,13 мм при нагрузке 5 кгс. Сборка водяного насоса двигателя ЗМЗ-409 производится в следующем порядке.
– С помощью оправки запрессовать подшипник с валиком в сборе в корпус так, чтобы гнездо под фиксатор на обойме подшипника совпало с отверстием в корпусе насоса.
– С помощью оправки запрессовать уплотнение на вал подшипника и в корпус насоса, не допуская перекоса. Для запрессовки уплотнения использовать оправку с помощью которой обеспечивается необходимое сжатие пружины уплотнения.
– Завернуть фиксатор подшипника и закернить, чтобы не происходило его самоотворачивание.
– Напрессовать на валик подшипника ступицу шкива насоса, выдержав размер 106,0+-0,2 мм.

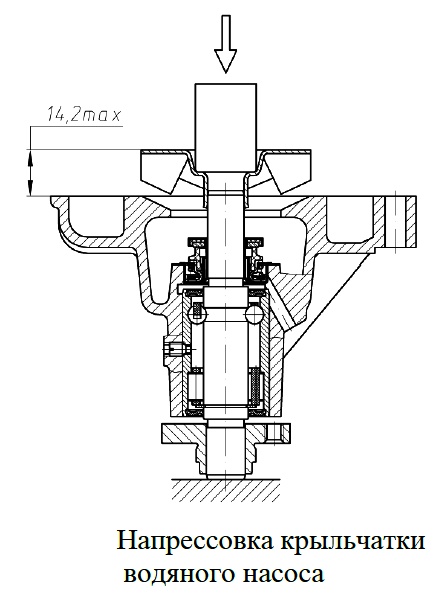

– Напрессовать крыльчатку на валик подшипника, выдержав размер между торцом крыльчатки и торцом корпуса насоса не более 14,2 мм. Не допускается прикладывать усилие запрессовки к обратным сторонам лопастей во избежание их деформации.
– Провернуть крыльчатку вместе с валиком. Задевание крыльчатки за корпус не допускается.
При запрессовке необходимо исключить возможность передачи усилия запрессовки через тела качения подшипника на корпус насоса во избежание повреждения и поломки подшипника. На наружной поверхности и заплечиках металлической втулки уплотнения нанесен герметик, который обеспечивает герметичность посадки уплотнения в корпусе водяного насоса. Перед запрессовкой уплотнения оценить и не нарушать целостность покрытия герметика. На двигатель ЗМЗ-409 водяной насос устанавливать с новой прокладкой.
