На двигателе ЗМЗ-40522.10 автомобилей Газель и Соболь установлено электрооборудование постоянного тока. Номинальное напряжение в системе 12 В. Приборы электрооборудования подсоединены по однопроводной схеме. С «массой» двигателя соединены все клеммы «–» (минус) приборов и агрегатов электрооборудования. В состав электрооборудования, устанавливаемого на двигателе, входят генератор Прамо Электро, БАТЭ, ЗиТ или АТЭ-1, стартер и датчики приборов.
Генераторы Прамо Электро, БАТЭ, ЗиТ, АТЭ-1 на двигателе ЗМЗ-40522.10 автомобилей Газель и Соболь, устройство, электрическая схема, эксплуатация и обслуживание.
На двигателе ЗМЗ-40522.10 автомобилей Газель и Соболь могут устанавливаться следующие генераторы:
— 5122.3771000 (5122.3771) ООО Прамо Электро.
— 3212.3771000-10 ОAО БАТЭ.
— 9422.3701000 ПАО ЗиТ.
— 2522.3771010 (2522.3771) ОАО АТЭ-1.
Генератор предназначен для работы в качестве источника электрической энергии параллельно с аккумуляторной батареей в системе электрооборудования автомобиля Газель и Соболь. Все генераторы переменного тока с электромагнитным возбуждением со встроенным регулятором напряжения и выпрямительным блоком. Привод генератора осуществляется от шкива коленчатого вала поликлиновым ремнем с передаточным отношением 2,5.
Основные технические данные генераторов Прамо Электро, БАТЭ, ЗиТ, АТЭ-1 на двигателе ЗМЗ-40522.10 автомобилей Газель и Соболь.
— Направление вращения (со стороны шкива): правое
— Номинальное напряжение, В: 14
Максимальный ток, А:
— 5122.3771000: 80
— 3212.3771000-10: 90
— 9422.3701000: 72
— 2522.3771010: 75
Генератор 3212.3771 ОАО БАТЭ отличается от генератора 9422.3701 ПАО ЗиТ наличием дополнительного вывода c обмоток статора и восемью силовыми диодами в выпрямительном блоке.

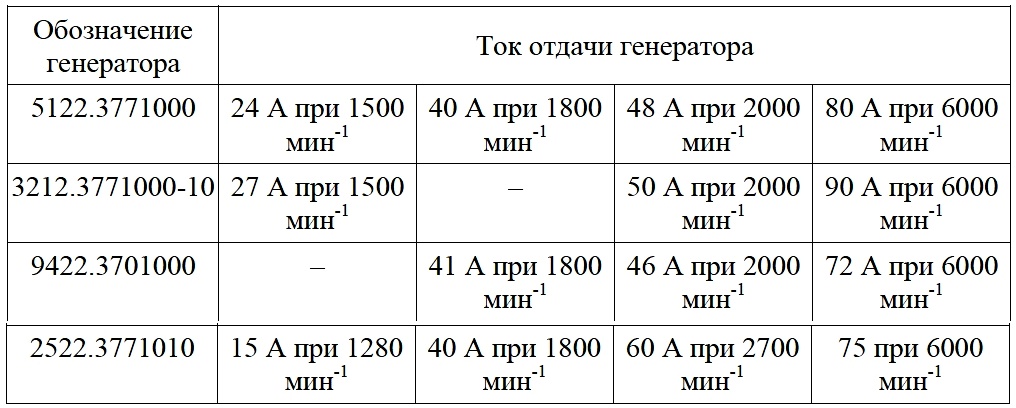

Ток отдачи генераторов 5122.3771, 3212.3771-10, 9422.3701, 2522.3771010 при напряжении 13 В и температуре окружающей среды 15-35 ºС при длительном режиме работы и частоте вращения ротора генератора.
Устройство генераторов Прамо Электро, БАТЭ, ЗиТ, АТЭ-1 на двигателе ЗМЗ-40522.10 автомобилей Газель и Соболь.
Генератор переменного тока с электромагнитным возбуждением со встроенным регулятором напряжения и выпрямительным блоком предназначен для работы в качестве источника электрической энергии параллельно с аккумуляторной батареей в системе электрооборудования на двигателе ЗМЗ-40522.10 автомобилей Газель и Соболь.
Генераторы 5122.3771, 3212.3771-10, 9422.3701, 2522.3771010 состоят из следующих составных частей:
— Статора.
— Ротора.
— Крышки со стороны контактных колец с установленным снаружи выпрямительным блоком и конденсатором.
— Крышки со стороны привода.
— Щеткодержателя с регулятором.
— Шкива.
— Кожуха.
Каталожные номера деталей, узлов и креплений генераторов Прамо Электро, БАТЭ, ЗиТ, АТЭ-1 на двигателе ЗМЗ-40522.10 автомобилей Газель и Соболь.
Статор представляет собой пакет, набранный из пластин электротехнической стали, имеет 36 равномерно расположенных по внутренней поверхности пазов, в которых размещена трехфазная обмотка, соединенная по схеме «двойная звезда».
Ротор состоит из вала, катушки возбуждения, намотанной на каркас, внутри которого запрессована стальная втулка, двух клювообразных половин ротора. Для обеспечения охлаждения в каждой полюсной половине ротора при помощи контактной сварки приварен вентилятор. Со стороны контактных колец на вал напрессован подшипник и два контактных кольца.
Крышка со стороны контактных колец снабжена вентиляционными окнами. В ступице крышки запрессована пластмассовая втулка, которая предназначена для удержания наружной обоймы подшипника от проворота и защиты щеткодержателя от попадания пыли и влаги. Крышка со стороны привода имеет вентиляционные отверстия, в крышку установлен подшипник. Щеткодержатель состоит из пластмассового корпуса, на котором установлен регулятор напряжения и графитовые щетки.
Принцип работы генераторов Прамо Электро, БАТЭ, ЗиТ, АТЭ-1 на двигателе ЗМЗ-40522.10 автомобилей Газель и Соболь.
Генератор работает следующим образом. При прохождении через обмотку возбуждения постоянного тока, вокруг нее создается магнитный поток. Пронизывающий втулку, клювообразные половины ротора, воздушный зазор и зубцы статора.
При вращении ротора под каждым зубцом статора попеременно проходит то северный, то южный полюс ротора. При этом величина магнитного потока, пронизывающего зубцы статора, изменяются по величине и направлению, и в обмотке статора наводится переменная электродвижущая сила. Переменный ток, протекающий по обмотке статора, преобразуется в постоянный выпрямительным блоком, смонтированным снаружи крышки со стороны контактных колец генератора.
Электрическая схема подключения генераторов Прамо Электро, БАТЭ, ЗиТ, АТЭ-1 на двигателе ЗМЗ-40522.10 в систему электрооборудования автомобилей Газель и Соболь.
Эксплуатация генераторов Прамо Электро, БАТЭ, ЗиТ, АТЭ-1 на двигателе ЗМЗ-40522.10 автомобилей Газель и Соболь.
При эксплуатации генератора недопустимо проверять работоспособность генератора замыканием его выводов на «массу» и между собой, а также попадание на генератор электролита, антифриза и т.д. Работоспособность генератора надо контролировать по сигнализатору разряда аккумуляторной батареи, расположенному в комбинации приборов автомобиля. При нормально работающем генераторе сигнализатор не горит. В случае неисправности работоспособность генератора надо проверить на стенде.
При эксплуатации необходимо следить за:
— Состоянием электропроводки. Особенно за чистотой и надежностью соединений контактов проводов, подходящих к генератору.
— Состоянием ремня привода генератора.
Проверка натяжения ремня привода водяного насоса и генератора.
Проверку натяжения ремня привода водяного насоса и генератора необходимо производить при каждом ТО-1. Прогиб ремня привода водяного насоса и генератора посередине между шкивами водяного насоса и генератора должен находиться в пределах 13-15 мм при приложении на него нагрузки 78,5 Н (8 кгс). Натяжение ремня привода водяного насоса и генератора производится перемещением натяжного ролика. Для чего необходимо:
— Ослабить болт крепления натяжного ролика на оси.
— Закручивая болт перемещения натяжного ролика, произвести натяжение ремня.
— Затянуть болт крепления натяжного ролика на оси.
При слабом натяжении ремня на высоких оборотах работы двигателя начинается пробуксовка ремня. Излишний его перегрев и расслоение. Это также приводит к перегреву двигателя и недостаточной зарядке аккумулятора. Чрезмерное натяжение ремня вызывает быстрый износ подшипников генератора, водяного насоса и натяжного ролика, а также вытягивание ремня.

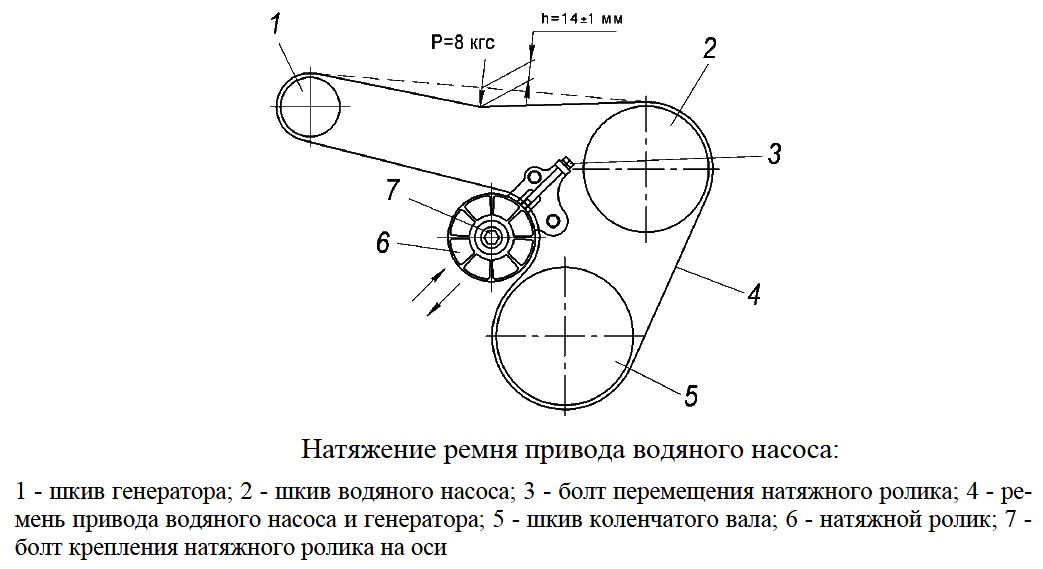

Натяжение ремня привода генератора и водяного насоса на двигателе ЗМЗ-40522.10 автомобилей Газель и Соболь.
Проверка состояния ремня привода и подшипников натяжного ролика.
Необходимо производить при каждом ТО-2. Состояние ремня привода проверять визуально. При растрескивании, расслоении, обнажении корда и других дефектах ремень подлежит замене. Рекомендуется заменять ремень привода водяного насоса и генератора каждые 50 000 километров пробега. При обнаружении шума подшипников натяжного ролика при работе двигателя или ощутимого люфта ролика (после снятия ремня при его замене), необходимо заменить ролик.
Возможные неисправности генераторов Прамо Электро, БАТЭ, ЗиТ, АТЭ-1 на двигателе ЗМЗ-40522.10 автомобилей Газель и Соболь и методы их устранения.
Лампа сигнализатора разряда аккумуляторной батареи горит постоянно или периодически при движении автомобиля.
— Проскальзывает ремень привода генератора: отрегулировать натяжение ремня
— Неисправен регулятор напряжения: заменить регулятор напряжения
— Короткое замыкание обмотки возбуждения генератора: заменить ротор на станции технического обслуживания
— Обрыв или короткое замыкание диодов выпрямительного блока: заменить выпрямительный блок на СТО
Лампа сигнализатора разряда аккумуляторной батареи не загорается при включенном зажигании.
— Неисправен регулятор напряжения: заменить регулятор напряжения
— Изношены щетки генератора: заменить щетки
— Зависли щетки генератора, окислены контактные кольца: очистить от пыли и грязи, протереть кольца тряпкой, смоченной в бензине
— Обрыв обмотки возбуждения генератора: заменить ротор на СТО
При работе двигателя стрелка указателя напряжения находится в левой (или нижней) красной зоне и загорается сигнализатор разряда аккумуляторной батареи.
— Проскальзывает ремень привода генератора на больших оборотах: отрегулировать натяжение ремня
— Ослаблено крепление наконечников проводов на генераторе и аккумуляторе, поврежден провод: заменить наконечники или заменить провод
— Неисправен аккумулятор: заменить аккумулятор
— Неисправен регулятор напряжения: заменить регулятор напряжения
При работе двигателя стрелка указателя напряжения находится в правой (или верхней) красной зоне.
— Неисправен регулятор напряжения: заменить регулятор напряжения
Повышенный шум генератора.
— Изношены подшипники: заменить подшипники на СТО.
— Ротор задевает за полюсы статора: заменить генератор.
