Выпрямительный ограничительный блок БВО3-105-07 предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генератора.
Применяемость выпрямительного ограничительного блока БВО3-105-07.
Блок выпрямителей или диодный мост БВО3-105-07 применяется на автомобилях ВАЗ-2110, ВАЗ-2112 с генераторами 971.3702. Блок выпрямителей или диодный мост БВО3-105-07 устанавливается непосредственно на генераторе. Для уменьшения переходного сопротивления соединений силовых цепей генератора обмотки статора присоединяются к выпрямительному блоку пайкой. Присоединение пайкой менее технологично, однако значительно повышает надежность генератора.

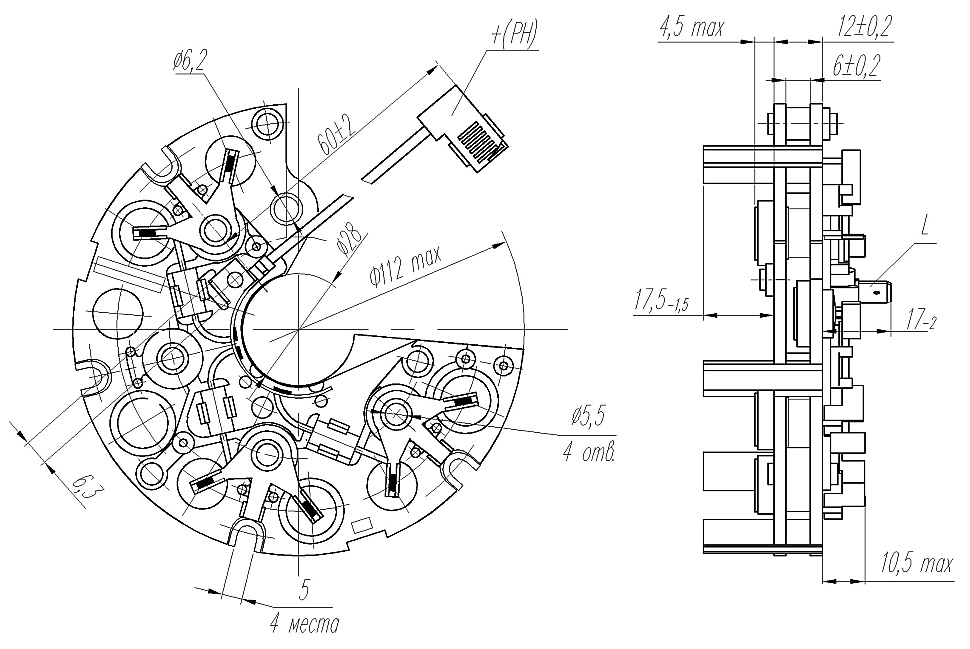

Габаритных чертеж, установочные и присоединительные размеры выпрямительного ограничительного блока БВО3-105-07.

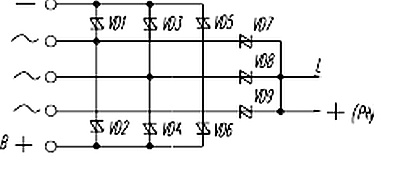

Электрическая схема генераторного выпрямительного ограничительного блока БВО3-105-07.
Основные характеристики выпрямительного ограничительного блока БВО3-105-07.
Количество диодов в блоке : 6 силовых диодов и 3 дополнительных диода
Номинальное постоянное напряжение, В : 14
Максимальный постоянный ток, А : 105
Прямое напряжение (амплитудное значение) на каждом диоде силового выпрямителя при t=(25+-10) єC и Iпр=110А, не более, В : 1,35
Импульсное напряжение ограничения на каждом диоде силового выпрямителя (при Iогр.=45А , t=(25+-10) єC), не более, В : 28
Питающая сеть :
— число фаз : 3
— частота, Гц, : 2000
Способ присоединения обмоток статора : пайка
Рабочее положение в пространстве : любое
Охлаждение : воздушное принудительное.
Климатическое исполнении : «О» категория размещения 2 по ГОСТ 15150.
Масса блока, не более : 0,2 кг
Выпрямительный ограничительный блок БВО3-105-09 для автомобильных генераторов 3202.3771, 492.3701-01, характеристики, размеры и электрическая схема.
Выпрямительный ограничительный блок БВО3-105-09 предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генератора. Блок выпрямителей или диодный мост БВО3-105-09 применяется на автомобилях с генераторами 3202.3771, 492.3701-01. Блок выпрямителей или диодный мост БВО3-105-09 устанавливается непосредственно на генераторе.

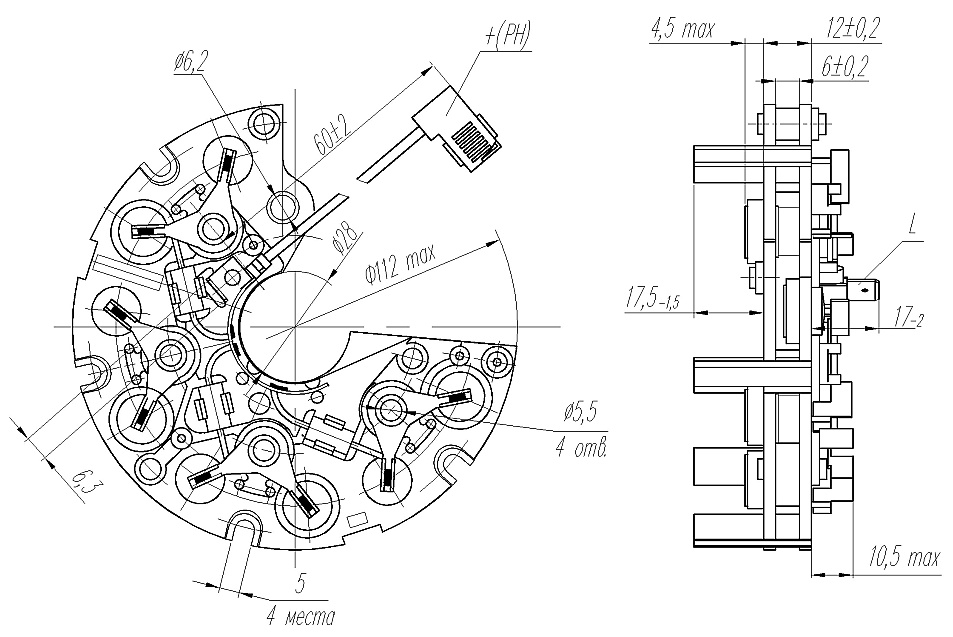

Габаритных чертеж, установочные и присоединительные размеры выпрямительного ограничительного блока БВО3-105-09.

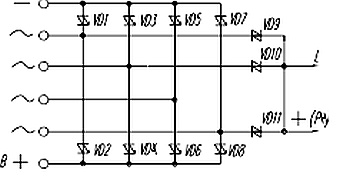

Электрическая схема генераторного выпрямительного ограничительного блока БВО3-105-09.
Основные характеристики выпрямительного ограничительного блока БВО3-105-09.
Количество диодов в блоке : 8 силовых диодов и 3 дополнительных диода
Номинальное постоянное напряжение, В : 14
Максимальный постоянный ток, А : 105
Прямое напряжение (амплитудное значение) на каждом диоде силового выпрямителя при t=(25+-10) єC и Iпр=110А, не более, В : 1,35
Импульсное напряжение ограничения на каждом диоде силового выпрямителя (при Iогр.=45А , t=(25+-10) єC), не более, В : 28
Питающая сеть :
— число фаз : 3
— вывод нулевой точки : 1
— частота, Гц, : 2000
Способ присоединения обмоток статора : клемма
Рабочее положение в пространстве : любое
Охлаждение : воздушное принудительное.
Климатическое исполнении : «О» категория размещения 2 по ГОСТ 15150.
Масса блока, не более : 0,2 кг
