Блок управления наружными зеркалами 12.3769 предназначен для коммутации электрических цепей электродвигателей приводов поворота наружных зеркал заднего вида автомобилей.
Блок управления зеркалами 12.3769, характеристики, размеры, габаритные чертежи, размеры места установки.
Блок управления зеркалами 12.3769 установлен на автомобилях Шевроле Нива и некоторых грузовых автомобилях. Подключение блока управления зеркалами 12.3769 в систему электрооборудования автомобилей происходит с помощью колодки OCT 37.003.032-88.
Чертеж, габаритные размеры, размеры места для установки блока управления зеркалами 12.3769.
Основные характеристики блока управления зеркалами 12.3769.
Номинальное напряжение, B : 12
Ток коммутации, А : 0,25 при индуктивной нагрузке 30 мГи
Режим работы : S1
Усилие переключения, Н : переключатель управления поворотом зеркал 10+-4
Момент переключения, Нсм : рукоятка переключения выбора зеркала от 3 до 7
Степень защиты : IP4X
Сопротивление изоляции, МОм : более 10
Цвет видовых поверхностей : черный
Цвет символа : белый
Цвет подсветки символа : светло-зеленый
Основные характеристики блока управления зеркалами 12.3769-01.
Номинальное напряжение, B : 24
Ток коммутации, А : 0,1 при индуктивной нагрузке 30 мГи
Режим работы : S1
Усилие переключения, Н : переключатель управления поворотом зеркал 10+-4
Момент переключения, Нсм : рукоятка переключения выбора зеркала от 3 до 7
Степень защиты : IP4X
Сопротивление изоляции, МОм : более 10
Цвет видовых поверхностей : черный
Цвет символа : белый
Цвет подсветки символа : светло-зеленый
Масса, не более, кг : 0,07
Блоки управления обогревом сидений 17.3763, характеристики, размеры, габаритные чертежи, размеры места установки.

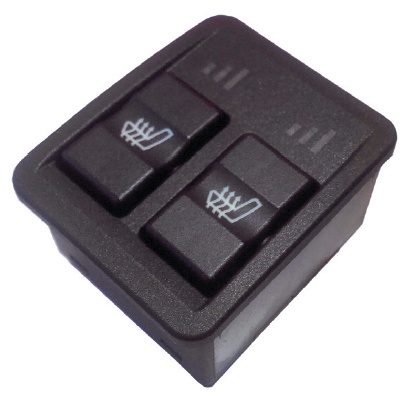

Блоки управления обогревом сидений 17.3763 предназначены для коммутации электрических цепей обогревателей сидений в автомобилях. Блок управления обогревом сидений 17.3763 установлен на автомобилях Lada ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, блок управления 17.3763-01 на автомобилях УАЗ Патриот, блок управления 171.3763 на автомобилях Lada Приора, ВАЗ-2170, ВАЗ-2172, блок управления 173.3763 на автомобилях Lada Приора FL, ВАЗ-2172.
Подключение блоков управления обогревом сидений 17.3763, 17.3763-01, 171.3763 в систему электрооборудования автомобилей происходит с помощью колодки по OCT 37.003.032-88. Блока управления 173.3763 с помощью колодки AMP 1-92962-1.
Чертеж, габаритные размеры, размеры места для установки блоков управления обогревом сидений 17.3763 и 17.3763-01.
Чертеж, габаритные размеры, размеры места для установки блока управления обогревом сидений 171.3763.
Чертеж, габаритные размеры, размеры места для установки блока управления обогревом сидений 173.3763.
Основные характеристики блоков управления обогревом сидений 17.3763, 17.3763-01, 171.3763 и 173.3763.
Номинальное напряжение, B 12
Ток коммутации, А :
Режим работы :
Усилие переключения, Н :
Степень защиты :
Сопротивление изоляции, МОм :
Цвет видовых поверхностей : черный
Цвет символа : белый
Цвет подсветки символа : светло-зеленый для 17.3763, 171.3763 и 173.3763, зеленый для 17.3763-01
Цвет подсветки сигнализатора : желтый для 17.3763, 17.3763-01, 171.3763, зеленый, желтый, красный для 173.3763
Масса, не более, кг : 0,08
