Выключатели серии 379.3710М предназначены для коммутации электрических цепей в режиме аварийной сигнализации в бортовой сети автомобиля с постоянным напряжением 12 Вольт.
Выключатели аварийной сигнализации 379.3710М и 379.3710-03М, размеры, чертежи, электрические схемы, характеристики.

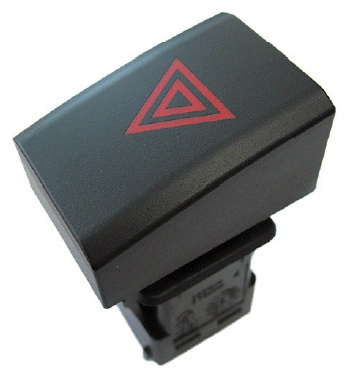

Выключатели аварийной сигнализации 379.3710М и 379.3710-03М применяются в автомобилях Шевроле Нива. Подключение в систему электрооборудования происходит с помощью колодки 608212 по ОСТ 37.003.032-88.

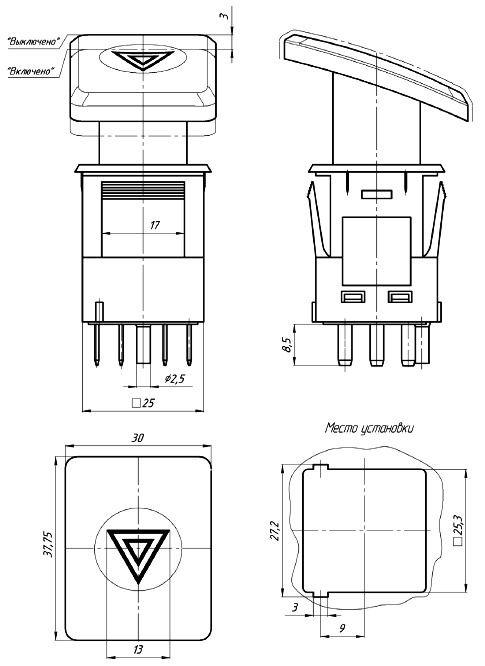

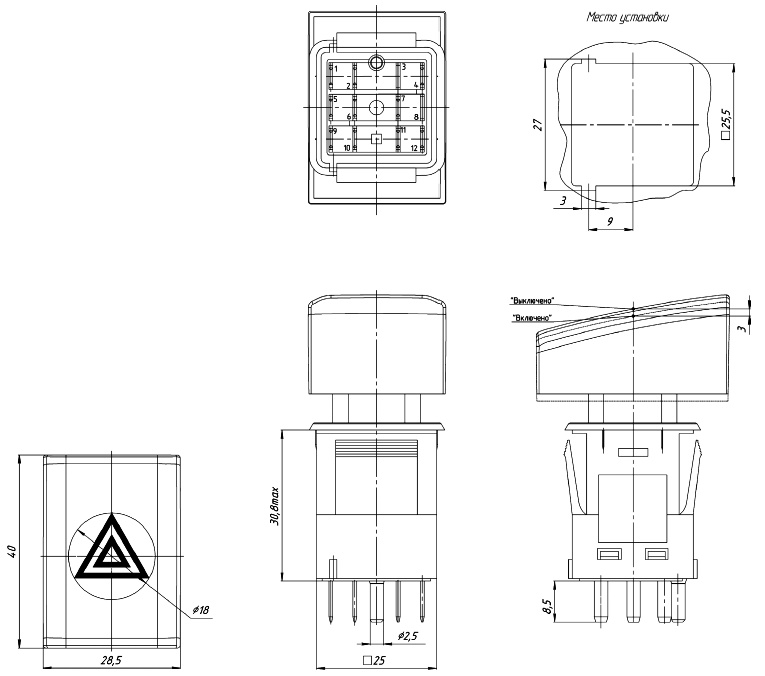

Габаритный чертеж и размеры места установки, расположение контактов выключателей аварийной сигнализации 379.3710М и 379.3710-03М.

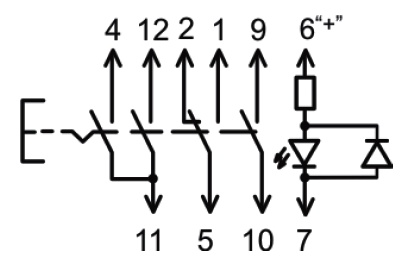

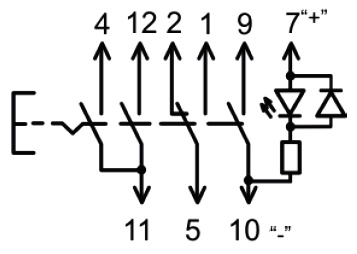

Электрические схемы контактов и подключения выключателей аварийной сигнализации 379.3710М и 379.3710-03М.
Основные характеристики выключателей аварийной сигнализации 379.3710М и 379.3710-03М.
— Номинальное напряжение, В : 12 Вольт
— Ток коммутации, А : 8
— Режим работы : S1
— Усилие переключения, Н : менее 17
— Степень защиты : IP4X
— Сопротивление изоляции, МОм : более 10
— Электрическая прочность изоляции, В : более 1000
— Цвет клавиши : черный
— Цвет подсветки символа : красный
— Подсветка сигнализатора : нет
— Масса, не более, кг : 0,04
Выключатель аварийной сигнализации 379.3710-01М, размеры, чертежи, электрические схемы, характеристики.

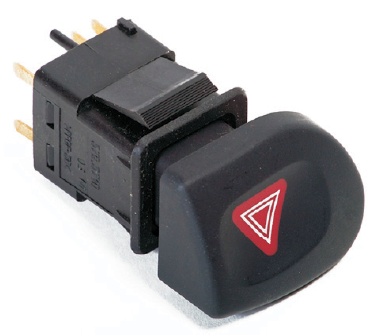

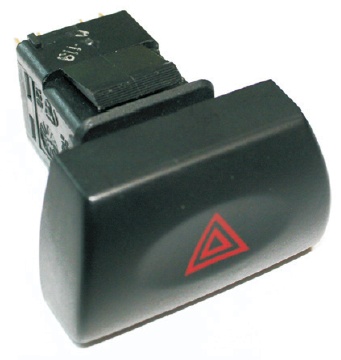

Выключатель аварийной сигнализации 379.3710-01М применяется в автомобилях Lada Калина, ВАЗ-1117, ВАЗ-1118, ВАЗ-1119. Подключение в систему электрооборудования происходит с помощью колодки 608212 по ОСТ 37.003.032-88.

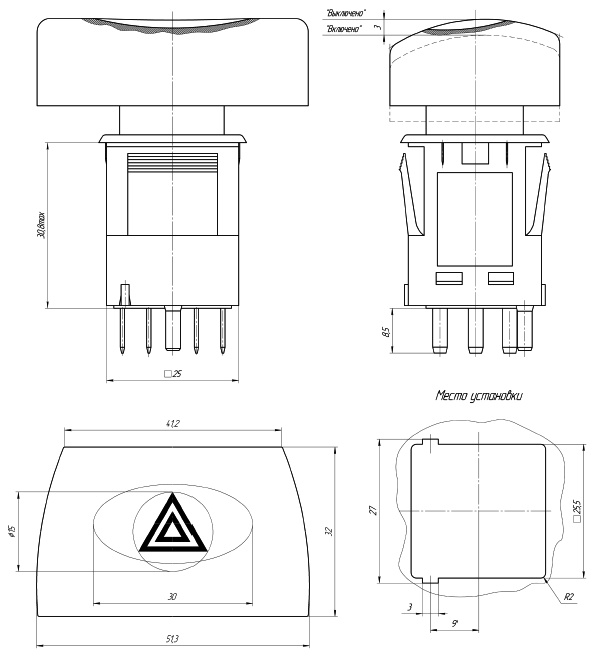

Габаритный чертеж и размеры места установки, расположение контактов выключателя аварийной сигнализации 379.3710-01М.

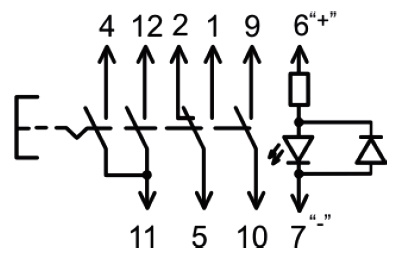

Электрические схемы контактов и подключения выключателя аварийной сигнализации 379.3710-01М.
Основные характеристики выключателя аварийной сигнализации 379.3710-01М.
— Номинальное напряжение, В : 12 Вольт
— Ток коммутации, А : 8
— Режим работы : S1
— Усилие переключения, Н : менее 17
— Степень защиты : IP4X
— Сопротивление изоляции, МОм : более 10
— Электрическая прочность изоляции, В : более 1000
— Цвет клавиши : черный
— Цвет подсветки символа : красный
— Подсветка сигнализатора : нет
— Масса, не более, кг : 0,04
Выключатель аварийной сигнализации 379.3710-02М, размеры, чертежи, электрические схемы, характеристики.

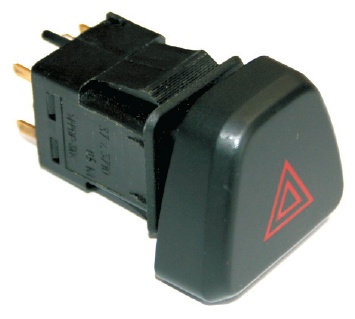

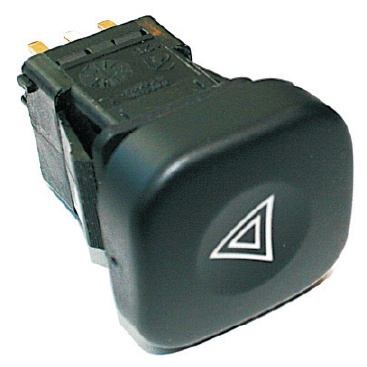

Выключатель аварийной сигнализации 379.3710-02М применяется в автомобилях Lada ВАЗ-2110, ВАЗ-2111, ВАЗ-2112. Подключение в систему электрооборудования происходит с помощью колодки 608212 по ОСТ 37.003.032-88.
Габаритный чертеж и размеры места установки, расположение контактов выключателя аварийной сигнализации 379.3710-02М.
Электрические схемы контактов и подключения выключателя аварийной сигнализации 379.3710-02М.
Основные характеристики выключателя аварийной сигнализации 379.3710-02М.
— Номинальное напряжение, В : 12 Вольт
— Ток коммутации, А : 8
— Режим работы : S1
— Усилие переключения, Н : менее 17
— Степень защиты : IP4X
— Сопротивление изоляции, МОм : более 10
— Электрическая прочность изоляции, В : более 1000
— Цвет клавиши : черный
— Цвет подсветки символа : светло-зеленый
— Подсветка сигнализатора : нет
— Масса, не более, кг : 0,04
Выключатель аварийной сигнализации 379.3710-05М, размеры, чертежи, электрические схемы, характеристики.
Выключатель аварийной сигнализации 379.3710-05М применяется в автомобилях Lada Гранта, ВАЗ-2190. Подключение в систему электрооборудования происходит с помощью колодки 608212 по ОСТ 37.003.032-88.
Габаритный чертеж и размеры места установки, расположение контактов выключателя аварийной сигнализации 379.3710-05М.
Электрические схемы контактов и подключения выключателя аварийной сигнализации 379.3710-05М.
Основные характеристики выключателя аварийной сигнализации 379.3710-05М.
— Номинальное напряжение, В : 12 Вольт
— Ток коммутации, А : 8
— Режим работы : S1
— Усилие переключения, Н : менее 17
— Степень защиты : IP4X
— Сопротивление изоляции, МОм : более 10
— Электрическая прочность изоляции, В : более 1000
— Цвет клавиши : черный
— Цвет подсветки символа : красный
— Подсветка сигнализатора : нет
— Масса, не более, кг : 0,04
Выключатель аварийной сигнализации 379.3710-07М, размеры, чертежи, электрические схемы, характеристики.

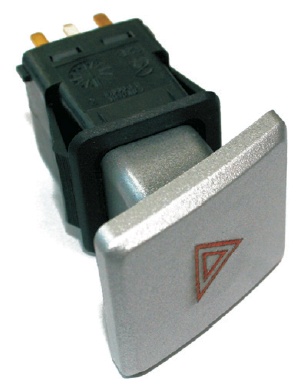

Выключатель аварийной сигнализации 379.3710-07М применяется в автомобилях Уаз Патриот, УАЗ-3163 и автомобилях на его базе. Подключение в систему электрооборудования происходит с помощью колодки 608212 по ОСТ 37.003.032-88.
Габаритный чертеж и размеры места установки, расположение контактов выключателя аварийной сигнализации 379.3710-07М.
Электрические схемы контактов и подключения выключателя аварийной сигнализации 379.3710-07М.
Основные характеристики выключателя аварийной сигнализации 379.3710-07М.
— Номинальное напряжение, В : 12 Вольт
— Ток коммутации, А : 8
— Режим работы : S1
— Усилие переключения, Н : менее 17
— Степень защиты : IP4X
— Сопротивление изоляции, МОм : более 10
— Электрическая прочность изоляции, В : более 1000
— Цвет клавиши : серый
— Цвет подсветки символа : красный
— Подсветка сигнализатора : нет
— Масса, не более, кг : 0,04
Выключатель аварийной сигнализации 379.3710-08М, размеры, чертежи, электрические схемы, характеристики.
Выключатель аварийной сигнализации 379.3710-08М применяется в автомобилях Datsun (2195/2197). Подключение в систему электрооборудования происходит с помощью колодки 608212 по ОСТ 37.003.032-88.
Габаритный чертеж и размеры места установки, расположение контактов выключателя аварийной сигнализации 379.3710-08М.
Электрические схемы контактов и подключения выключателя аварийной сигнализации 379.3710-08М.
Основные характеристики выключателя аварийной сигнализации 379.3710-08М.
— Номинальное напряжение, В : 12 Вольт
— Ток коммутации, А : 8
— Режим работы : S1
— Усилие переключения, Н : менее 17
— Степень защиты : IP4X
— Сопротивление изоляции, МОм : более 10
— Электрическая прочность изоляции, В : более 1000
— Цвет клавиши : черный
— Цвет подсветки символа : красный
— Подсветка сигнализатора : нет
— Масса, не более, кг : 0,04
