Выключатели аварийной сигнализации 14.3768, 14.3768-01 и 141.3768 предназначены для коммутации электрических цепей в режиме аварийной сигнализации, в системах электрооборудования автомобилей с постоянным напряжением 12 Вольт.
Выключатель аварийной сигнализации 14.3768, чертежи, размеры, схемы, характеристики.

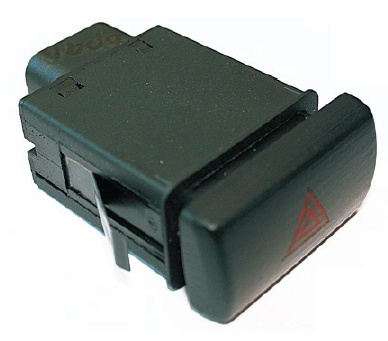

Выключатель аварийной сигнализации 14.3768 применяется в легковых автомобилях Lada Приора ВАЗ-2170 и других. Его подключение в систему электрооборудования автомобиля происходит с помощью колодки по ОСТ 37.003.032-88 2106-3724564.
Габаритный чертеж, размеры, расположение и нумерация контактов выключателя аварийной сигнализации 14.3768.
Электрическая схема выключателя аварийной сигнализации 14.3768.

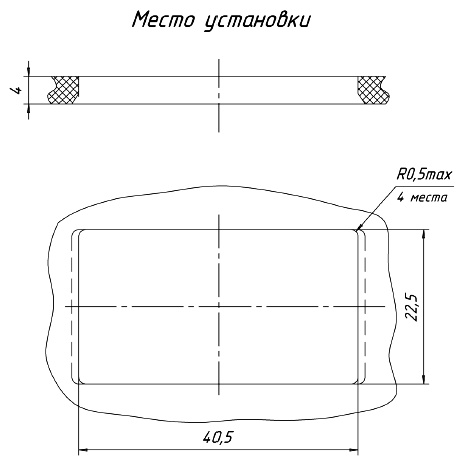

Схема и размеры места установки для выключателя аварийной сигнализации 14.3768.
Основные характеристики выключателя аварийной сигнализации 14.3768.
— Номинальное напряжение, В : 12
— Ток коммутации, А : 1-50
— Режим работы : S1
— Усилие переключения, Н : менее 17
— Степень защиты : IP4X
— Сопротивление изоляции, МОм : менее 10
— Электрическая прочность изоляции, В : менее 1000
— Цвет клавиши : черный
— Цвет подсветки символа : красный
— Подсветка сигнализатора : отсутствует
— Масса, не более, кг : 0,025
Выключатель аварийной сигнализации 14.3768-01, чертежи, размеры, схемы, характеристики.

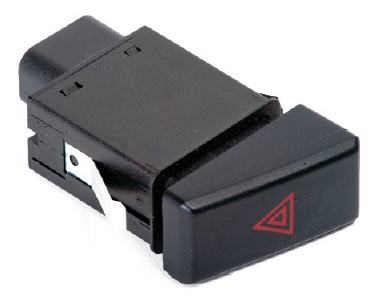

Применяются в легковых автомобилях Lada Приора FL ВАЗ-2172 и других. Подключение в систему электрооборудования автомобиля происходит с помощью колодки по ОСТ 37.003.032-88 2106-3724564.
Габаритный чертеж, размеры, расположение и нумерация контактов выключателя 14.3768-01 аварийной сигнализации.
Электрическая схема выключателя 14.3768-01 аварийной сигнализации.
Схема и размеры места установки для выключателя 14.3768-01 аварийной сигнализации.
Основные характеристики выключателя 14.3768-01 аварийной сигнализации.
— Номинальное напряжение, В : 12
— Ток коммутации, А : 1-50
— Режим работы : S1
— Усилие переключения, Н : менее 17
— Степень защиты : IP4X
— Сопротивление изоляции, МОм : менее 10
— Электрическая прочность изоляции, В : менее 1000
— Цвет клавиши : черный
— Цвет подсветки символа : красный
— Подсветка сигнализатора : отсутствует
— Масса, не более, кг : 0,025
Выключатель аварийной сигнализации 141.3768, чертежи, размеры, схемы, характеристики.

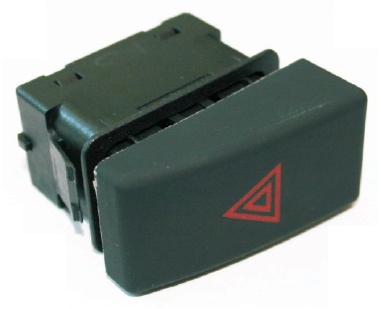

Применяются в легковых автомобилях Lada Калина FL ВАЗ-2192, ВАЗ-2194 и других. Подключение в систему электрооборудования автомобиля происходит с помощью колодки AMP 174966-2.

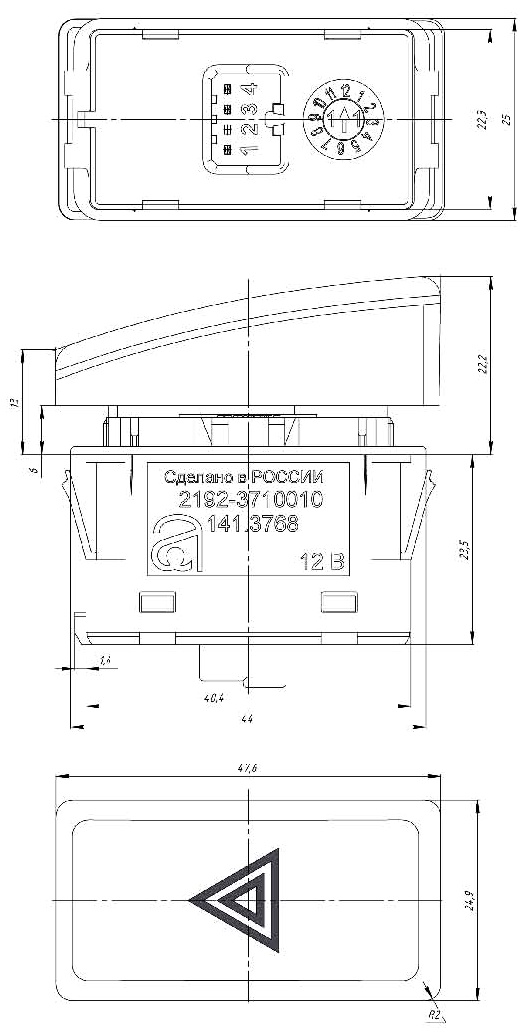

Габаритный чертеж, размеры, расположение и нумерация контактов выключателя аварийной сигнализации 141.3768.
Электрическая схема выключателя аварийной сигнализации 141.3768.

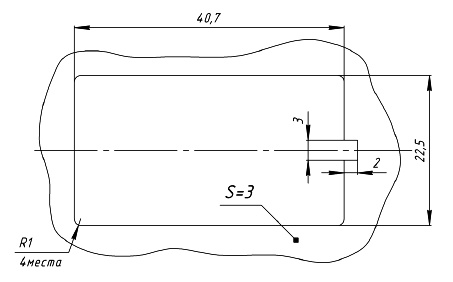

Схема и размеры места установки для выключателя аварийной сигнализации 141.3768.
Основные характеристики выключателя аварийной сигнализации 141.3768.
— Номинальное напряжение, В : 12
— Ток коммутации, А : 1-50
— Режим работы : S2
— Усилие переключения, Н : менее 17
— Степень защиты : IP4X
— Сопротивление изоляции, МОм : менее 10
— Электрическая прочность изоляции, В : менее 1000
— Цвет клавиши : черный
— Цвет подсветки символа : красный
— Подсветка сигнализатора : отсутствует
— Масса, не более, кг : 0,025
