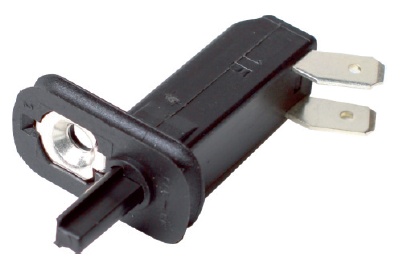

Кнопочные выключатели серии 78.3710 предназначены для включения плафонов подсветки салона или багажника при открывании дверей, капота и багажника автомобиля. Выключатели 78.3710 используются для работы в бортовой сети автомобилей с постоянным напряжением 12 Вольт.
Кнопочные выключатели серии 78.3710 применяются в автомобилях Lada Priora FL, УАЗ Патриот. Способ крепления на автомобиле — винт М4.
Габаритный чертеж и размер места установки, расположение контактов кнопочных выключателей серии 78.3710.

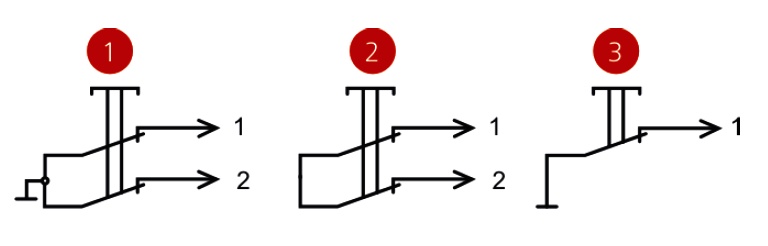

Электрические схемы контактов и подключения кнопочных выключателей серии 78.3710.
Основные характеристики кнопочного выключателя 78.3710.
— Электрическая схема : 1
— Тип корпуса : 4
— Цвет крышки : черный
— Номинальное напряжение, В : 12
— Номинальный ток, А : 1
— Размер штырей, мм : 6,3
— Падение напряжения, мВ/А : менее 50
— Масса, кг : 0,01
— Степень защиты : IP4X

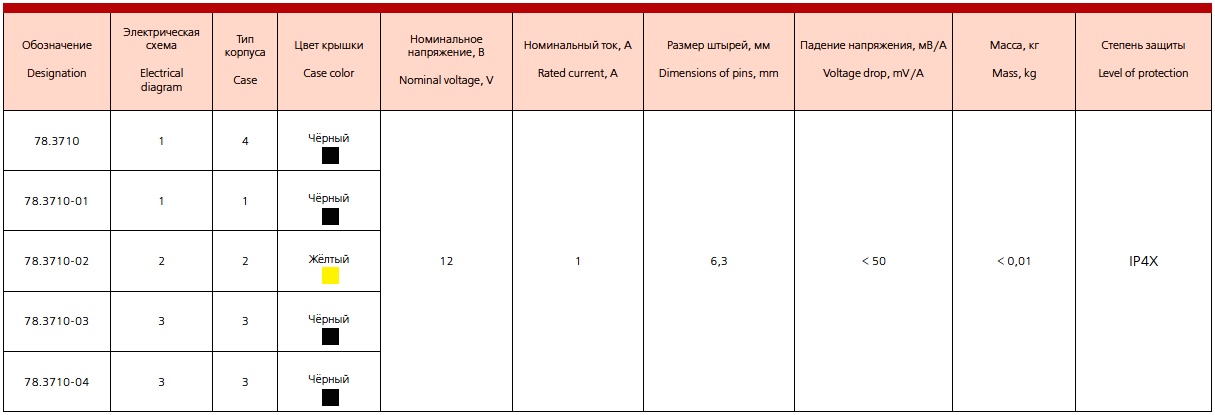

Основные характеристики кнопочных выключателей 78.3710-01, 78.3710-02, 78.3710-03, 78.3710-04.
Кнопочные выключатели серии 79.3710, размеры, чертежи, электрические схемы, характеристики.

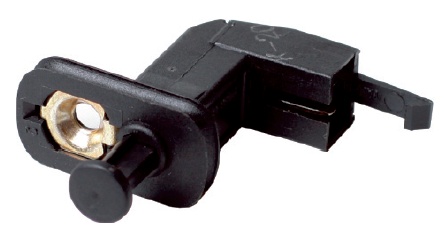

Кнопочные выключатели серии 79.3710 предназначены для включения плафонов подсветки салона и багажника при открывании дверей, капота и багажника автомобиля. Выключатели 79.3710 предназначены для работы в бортовой сети автомобилей с постоянным напряжением 12 Вольт. Выключатели серии 79.3710 применяются в автомобилях Lada Приора, Lada Гранта, Lada Калина, Datsun (2195/2197), Шевроле Нива. Способ крепления на автомобиле — винт М4.

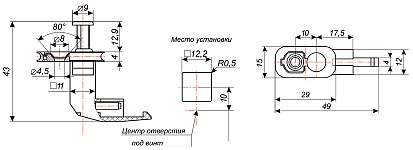

Габаритный чертеж и размер места установки, расположение контактов кнопочных выключателей серии 79.3710.

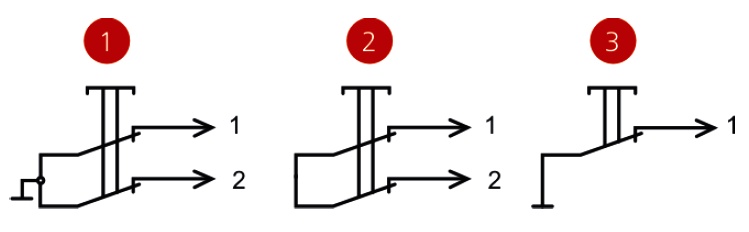

Электрические схемы контактов и подключения кнопочных выключателей серии 79.3710.

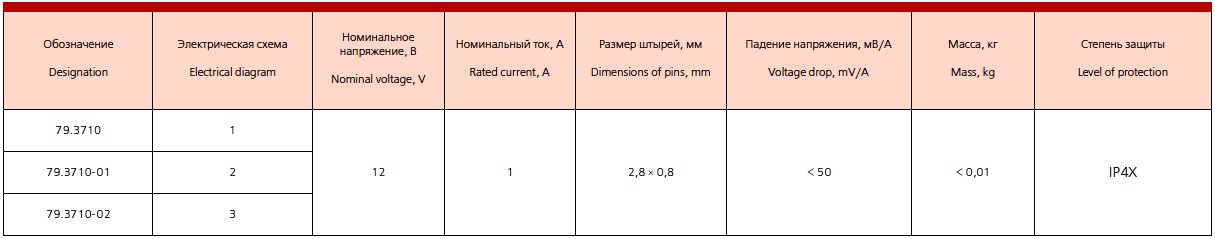

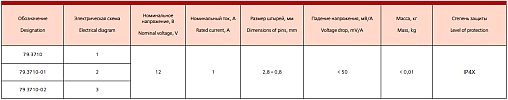

Основные характеристики кнопочных выключателей серии 79.3710.
Кнопочные выключатели серии 80.3710, размеры, чертежи, электрические схемы, характеристики.

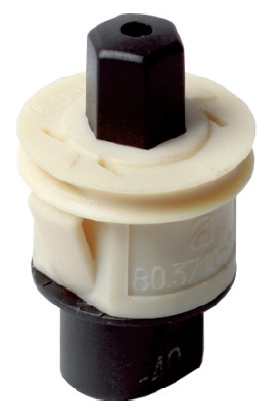

Кнопочные выключатели серии 80.3710 предназначены для включения плафонов подсветки салона и багажника при открывании дверей, капота и багажника автомобиля. Выключатели 80.3710 предназначены для работы в бортовой сети и системах электрооборудования автомобилей с постоянным напряжением 12 Вольт. Кнопочные выключатели серии 80.3710 применяются в автомобилях Lada Самара, ВАЗ-2113, ВАЗ-2114, ВАЗ-2115, Lada Приора, Lada Гранта, Lada Калина, Datsun (2195/2197), Шевроле Нива.
Габаритный чертеж и размер места установки, расположение контактов кнопочных выключателей серии 80.3710.
Электрические схемы контактов и подключения кнопочных выключателей серии 80.3710.

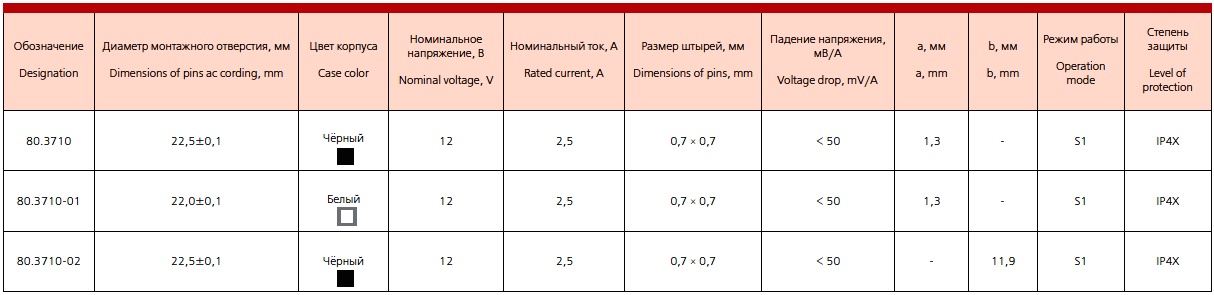

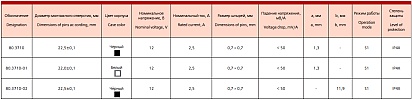

Основные характеристики кнопочных выключателей серии 80.3710.
