Тиристорный преобразователь 12-500 В предназначен для преобразования постоянного напряжения автомобильного аккумулятора 12 В в переменное от 200 до 500 В для питания различной радиоэлектронной аппаратуры.
Тиристорный преобразователь 12-500 В с мощностью в нагрузке до 500 Вт, устройство, характеристики, схема, элементная база, настройка.
Лавинные тиристоры ПТЛ-100 относятся к достаточно редким приборам, но в данной схеме допускается применение и более распространенных типов мощных тиристоров. Эти тиристоры также должны быть рассчитаны на коммутацию токов не менее 100 А. В качестве замены можно предложить такие тиристоры на ток 100 А:
— Т151-100.
— Или более старый Т100.
Оба этих тиристора не относятся к классу лавинных. А вот из лавинных тиристоров доступны только более мощные.
— ТЛ171-250.
— ТЛ171-320.
— ТЛ2-160.
— ТЛ2-200 или ТЛ2-250.
Есть еще высокочастотные тиристоры, в том числе и на 100 А, например:
— ТБ161-100.
— ТЧ100.
— ТЧИ100.
Все эти мощные тиристоры, невзирая на их название, могут работать на частотах до 500 Гц.
Тиристорный преобразователь 12-500 В, основные характеристики.
— Входное напряжение: 12 В постоянное.
— Выходное напряжение: от 200 до 500 В переменное.
— Мощность нагрузки: до 500 Вт.

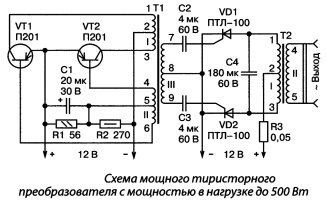

Принципиальная схема тиристорного преобразователя 12-500 В.
Частота выходного переменного напряжения определяется частотой импульсов автогенератора, выполненного на транзисторах VT1 и VT2. Этими импульсами через трансформатор Т1 управляются тиристорные ключи VD1 и VD2, которые попеременно подключают к источнику постоянного напряжения то одну, то другую половины первичной обмотки трансформатора Т2.
К выводам 4-5 трансформатора Т2 подключается нагрузка. Качество работы преобразователя напряжения во многом зависит от правильного подбора емкости конденсатора С4. Конденсатор подобран правильно, если при колебаниях питающего напряжения в пределах ±10% обеспечено четкое попеременное закрывание ключей.
Применение разделительных конденсаторов С2 и СЗ повышает стабильность работы тиристорного преобразователя 12-500 В. Резистор R3 предохраняет источник питания от короткого замыкания в моменты переключения ключей. Частота выходного напряжения устройства при указанных данных равна 200 Гц.
Если предусмотреть возможность изменения частоты автогенератора (например, вместо автогенератора собрать регулируемый по частоте мультивибратор с усилителем мощности), то на выходе преобразователя можно получить напряжение с частотой 50-400 Гц. Это позволит использовать его для плавного регулирования скорости вращения синхронных электродвигателей мощностью до 500 Вт. Изменяя соответствующим образом число витков вторичной обмотки трансформатора Т2, можно получить на выходе преобразователя напряжения различной величины.
Тиристорный преобразователь 12-500 В, элементная база.
Трансформатор Т1 намотан на сердечнике Ш16×10 и имеет обмотки:
I — 2×40 витков ПЭВ-2-0,8
II — 2×10 витков ПЭВ-2-0,2
III — 2×20 витков ПЭВ-2-0,2.
Трансформатор Т2 намотан на сердечнике Ш50×60 и имеет обмотки:
I — 2×40 витков ПЭВ-2-3,0
II — 800 витков ПЭВ-2-0,92.
При таких данных выходное напряжение тиристорного преобразователя составляет 400 В.
По материалам книги «Как создать источники питания своими руками».
Шмаков С. Б.
