Различие системы впрыска топлива дизельных двигателей состоит в механизме создания высокого давления. Для этого в системе впрыска топлива используется топливный насос высокого давления (ТНВД).
Системы впрыска дизельных двигателей с рядным и распределительным ТНВД, особенности устройства систем впрыска топлива UIS, UPS и Common Rail, схемы систем.
Существуют следующие системы впрыска топлива для дизельного двигателя:
— Система с рядным ТНВД
— Система с распределительным ТНВД.
— Системы с индивидуальными ТНВД.
— Система Common Rail.
Система впрыска топлива с рядным ТНВД.
Конструкция этого типа имеет плунжерные пары по числу цилиндров. Во время работы плунжер смещается в направлении подачи, приводимым от двигателя кулачковым валом. Возвратная пружина приводит плунжер в исходное положение. Отдельные секции ТНВД расположены в ряд — отсюда и название «рядный».
Избыточное давление созданное внутри плунжерной пары открывает механическую форсунку и происходит впрыск топлива в камеру сгорания. Величина активного хода плунжера изменяется его поворотом вокруг собственной оси с помощью рейки ТНВД. Это позволяет регулировать величину цикловой подачи топлива. Рейка управляется механическим центробежным регулятором, а в более продвинутых системах — электроприводом.

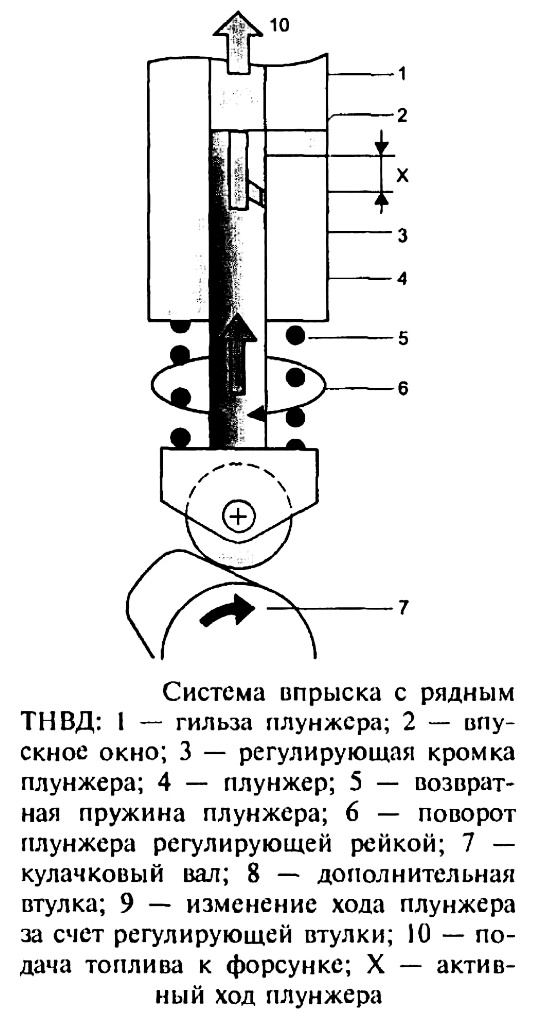

Схема системы впрыска топлива с рядным ТНВД.
Разновидностью ТНВД этого типа являются рядные ТНВД с дополнительными втулками. Изменяя ее положение с помощью исполнительного механизма, регулируют момент начала впрыска, независимо от частоты вращения коленвала.
Схема системы впрыска топлива с рядным ТНВД с дополнительной втулкой.
Система впрыска топлива с распределительным ТНВД.
Насос в такой системе впрыска имеет единый нагнетательный элемент для всех цилиндров. Топливоподкачивающий насос нагнетает топливо в камеру высокого давления. Высокое давление создается с помощью аксиального плунжера или нескольких радиальных плунжеров. Вращающийся центральный плунжер-распределитель направляет топливо через распределительный паз к форсункам.
В аксиальном ТНВД величину цикловой подачи определяет положение регулирующей втулки. Момент начала впрыска устанавливается поворотом роликового кольца на необходимый угол. В радиальном ТНВД регулировка момента начала впрыска устанавливается поворотом кулачковой шайбы на необходимый угол. Кроме того, эта регулировка и управление величиной цикловой подачи топлива осуществляется электромагнитным клапаном.
Схема системы впрыска топлива с распределительным аксиальным ТНВД.
Схема системы впрыска топлива с распределительным радиальным ТНВД.
Система впрыска топлива с индивидуальными ТНВД.
Особенностью этой системы является отсутствие (или минимальная длина в системе UPS (Unit Pump System)) магистрали высокого давления. Это позволяет достигать давления впрыска до 2050 бар и улучшить протекание процесса впрыска. Имеются две конструкции, построенные по этой системе:
Система впрыска UIS (Unit Injector System).
В ней насос и форсунка объединены в один агрегат. Привод насос-форсунки осуществляется от кулачка распредвала. Регулировка параметров впрыска происходит с помощью электромагнитного клапана высокого давления.
Система впрыска UPS (Unit Pump System).
Принципиально она не отличается от системы UIS, только насос и форсунка не объединены в один агрегат, их соединяет короткая магистраль. Такая конструкция облегчает монтаж системы на двигатель и, соответственно, упрощает обслуживание и ремонт системы.
Система впрыска топлива Common Rail.
Особенностью конструкции этой системы впрыска является разделение функций создания высокого давления и регулирования впрыска. Давление впрыска создается и регулируется в автономном ТНВД независимо от частоты вращения двигателя и величины цикловой подачи топлива.
Оно сохраняется в аккумуляторе давления. Каждый цилиндр имеет электромагнитную форсунку впрыска с клапаном высокого давления. Регулирование впрыска осуществляется электронным блоком управления.
