Система улавливания паров бензина двигателя 21129 автомобилей Лада Веста состоит из угольного адсорбера с электромагнитным клапаном продувки и соединительных трубопроводов. Пары бензина из топливного бака подаются в улавливающую емкость (адсорбер с активированным углем) для удержания их при неработающем двигателе. Пары бензина поступают через патрубок, обозначенный надписью «TANK».
Система улавливания паров бензина двигателя 21129 автомобилей Лада Веста, принцип действия, электрические схемы, коды ошибок и неисправностей, диагностическая карта устранения неисправностей.
Контроллер М86 Евро-5 21803-0000013-51, управляя электромагнитным клапаном, осуществляет продувку адсорбера после того, как двигатель проработает заданный период времени с момента перехода на режим управления топливоподачей по замкнутому контуру. Воздух подводится в адсорбер через патрубок «AIR», где смешивается с парами бензина. Образовавшаяся таким образом смесь засасывается во впускную трубу двигателя для сжигания в ходе рабочего процесса.
Контроллер М86 Евро-5 21803-0000013-51 регулирует степень продувки адсорбера в зависимости от режима работы двигателя. Подавая на клапан сигнал с изменяемой частотой импульса (16 Гц, 32 Гц). Контроллер постоянно отслеживает влияние продувки (состояние по наполняемости парами топлива адсорбера) на работу двигателя по информации сигнала с управляющего датчика кислорода.
Если адсорбер имеет большой % наполнения парами топлива, контроллер уменьшает топливоподачу, значение параметра «Коэффициент концентрации топлива в адсорбере» около 2%, соответственно. Если % наполняемости парами топлива низкий – значение параметра «Коэффициент концентрации топлива в адсорбере» около 0%.
Контроллер при каждой поездке на прогретом двигателе проверяет состояние клапана продувки адсорбера, полностью закрывая его и открывая на значение, превышающее установленное для данного режима работы двигателя. По отклонению фактора коррекции топливоподачи контроллер определяет состояние клапана продувки адсорбера.
Диагностический прибор отображает коэффициент заполнения управляющего сигнала.
— Коэффициент 0% означает, что продувка адсорбера не осуществляется.
— Коэффициент 100% означает, что происходит максимальная продувка.
Контроллер включает электромагнитный клапан продувки адсорбера когда:
— Температура охлаждающей жидкости выше определенного значения.
— Система работает в режиме обратной связи по сигналу датчика кислорода.
— Система исправна.
Электрическая схема подключения электромагнитного клапана продувки адсорбера системы улавливания паров бензина двигателя 21129 автомобилей Лада Веста.
Неисправности системы улавливания паров бензина двигателя 21129 автомобилей Лада Веста и их причины.
Нестабильность холостого хода, остановка двигателя, повышенная токсичность и ухудшение ездовых качеств могут быть вызваны следующими причинами:
— Неисправность электромагнитного клапана продувки.
— Повреждение адсорбера.
— Переполнение адсорбера.
— Повреждения или неправильные соединения шлангов.
— Пережатие или засорение шлангов.
Визуальный контроль адсорбера и клапана продувки адсорбера.
— Осмотреть электромагнитный клапан и адсорбер. При наличии трещин или повреждений корпуса узел заменить.
— Проверить надежность соединения шлангов подвода разрежения и паров из бензобака.
Код неисправности Р0441 — Система улавливания паров бензина, неверный расход воздуха через клапан продувки адсорбера.
Код ошибки Р0441 заносится, если:
— Двигатель работает больше 1200 секунд.
— Двигатель работает на холостом ходу.
— Проверка системой управления клапана продувки адсорбера дала отрицательный результат.
Сигнализатор неисправностей загорается на 3-ей поездке после возникновения устойчивой неисправности.
Описание проверок системы улавливания паров бензина.
Последовательность соответствует цифрам на диагностической карте.
1. Проверяется наличие постоянной неисправности.
2. Проверяется исправность клапана продувки адсорбера.

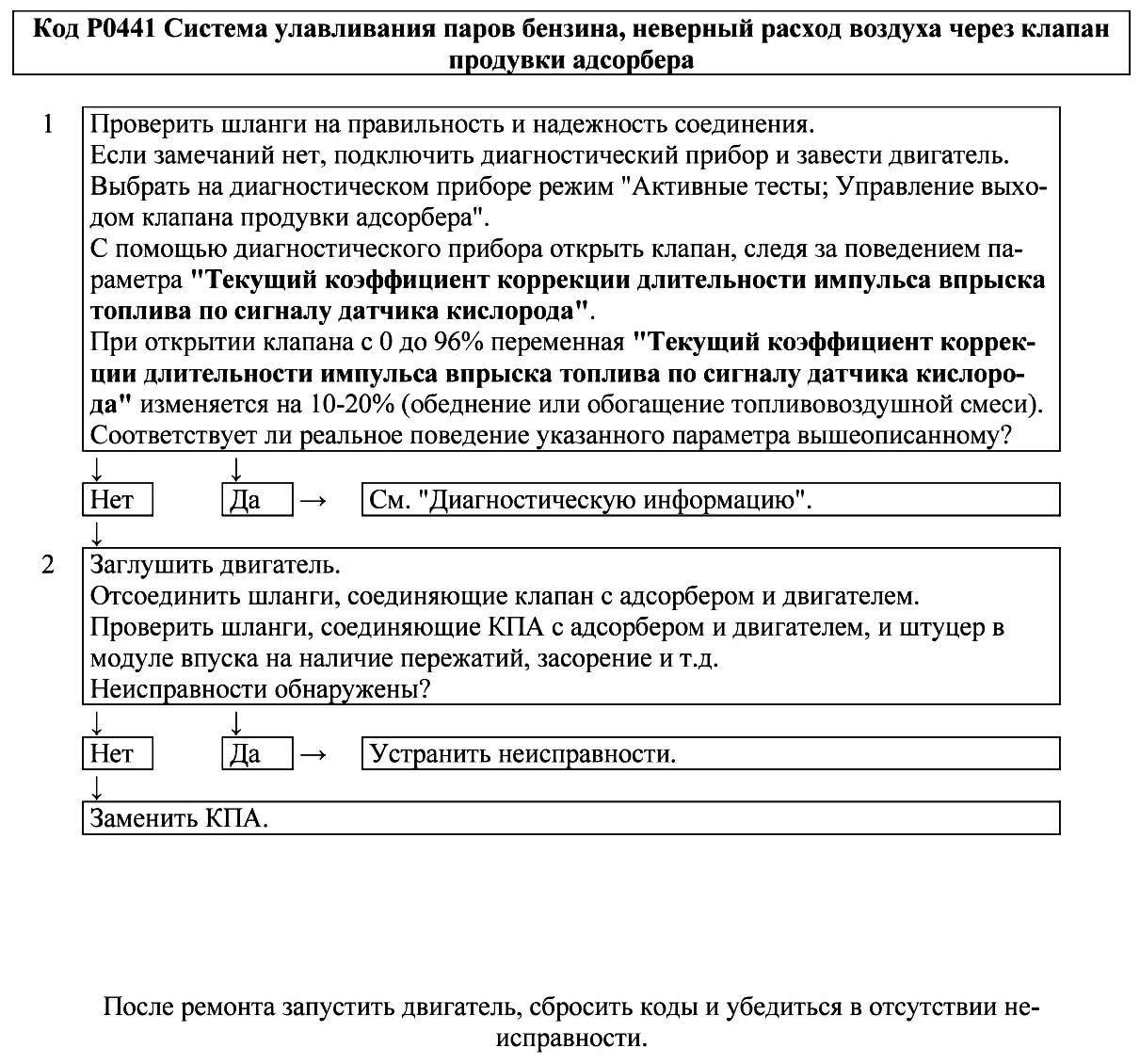

Диагностическая карта устранения неисправностей системы улавливания паров бензина.
Диагностическая информация.
Процедура проверки клапана продувки адсорбера выполняется следующим образом:
— На холостом ходу плавно изменяется пропускная способность клапана продувки адсорбера от 0 до 92%.
— Система при этом контролирует изменение состава топливовоздушной смеси и значения массового расхода воздуха. Если изменения не зафиксированы, то неисправен клапан продувки или соединительные шланги.
Процедура проверки выполняется один раз за поездку при положительном результате и два раза при отрицательном результате первой проверки. Проверка может быть прервана, если двигатель работает нестабильно.
Причиной возникновения кода неисправности могут быть:
— Заклиненный в открытом или закрытом состоянии клапан продувки адсорбера, который начинает открываться только при большом коэффициенте продувки адсорбера (выше 70%).
— Пережатие или засорение шлангов, соединяющих адсорбер с двигателем.
— Неправильное подключение шлангов к клапану продувки адсорбера.
— Утечка разрежения в системе улавливания паров бензина.
Код неисправности Р0443 — Клапан продувки адсорбера, цепь неисправна.
Код ошибки Р0443 заносится, если:
— Двигатель работает.
— Самодиагностика драйвера клапана продувки адсорбера определила неисправность.
Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности.
Описание проверок.
Последовательность соответствует цифрам на диагностической карте.
1. Проверяется наличие постоянной неисправности.
2. Проверяется наличие обрыва цепи управления клапана продувки адсорбера (КПА).
3. Проверяется наличие замыкания на массу цепи управления КПА.
4. Проверяется наличие замыкания на бортовую сеть цепи управления КПА.
Диагностическая карта устранения неисправностей системы улавливания паров бензина.
Код неисправности Р0444 — Клапан продувки адсорбера, обрыв цепи управления.
Код ошибки Р0444 заносится, если:
— Двигатель работает.
— Самодиагностика драйвера клапана продувки адсорбера определила на выходе отсутствие нагрузки.
Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности.
Описание проверок.
Последовательность соответствует цифрам на диагностической карте.
1. Проверяется наличие постоянной неисправности.
2. Проверяется цепь питания клапана продувки адсорбера.
3. Проверяется цепь управления клапаном продувки на обрыв.
4. Проверяется исправность электромагнитного клапана продувки адсорбера.
Диагностическая карта устранения неисправностей системы улавливания паров бензина.
Код неисправности Р0458 — Клапан продувки адсорбера, замыкание цепи управления на массу.
Код ошибки Р0458 заносится, если:
— Двигатель работает.
— Самодиагностика драйвера клапана продувки адсорбера определила на выходе замыкание на массу.
Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности.
Описание проверок.
Последовательность соответствует цифрам на диагностической карте.
1. Проверяется наличие постоянной неисправности.
2. Определяется наличие замыкания на массу цепи управления клапаном продувки.
Диагностическая карта устранения неисправностей системы улавливания паров бензина.
Код неисправности Р0459 — Клапан продувки адсорбера, замыкание цепи управления на бортовую сеть.
Код ошибки Р0459 заносится, если:
— Двигатель работает.
— Самодиагностика драйвера клапана продувки адсорбера определила на выходе замыкание на источник питания.
Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности.
Описание проверок.
Последовательность соответствует цифрам на диагностической карте.
1. Проверяется наличие постоянной неисправности.
2. Определяется наличие замыкания на источник питания цепи управления клапаном продувки.
3. Проверяется исправность электромагнитного клапана продувки адсорбера.

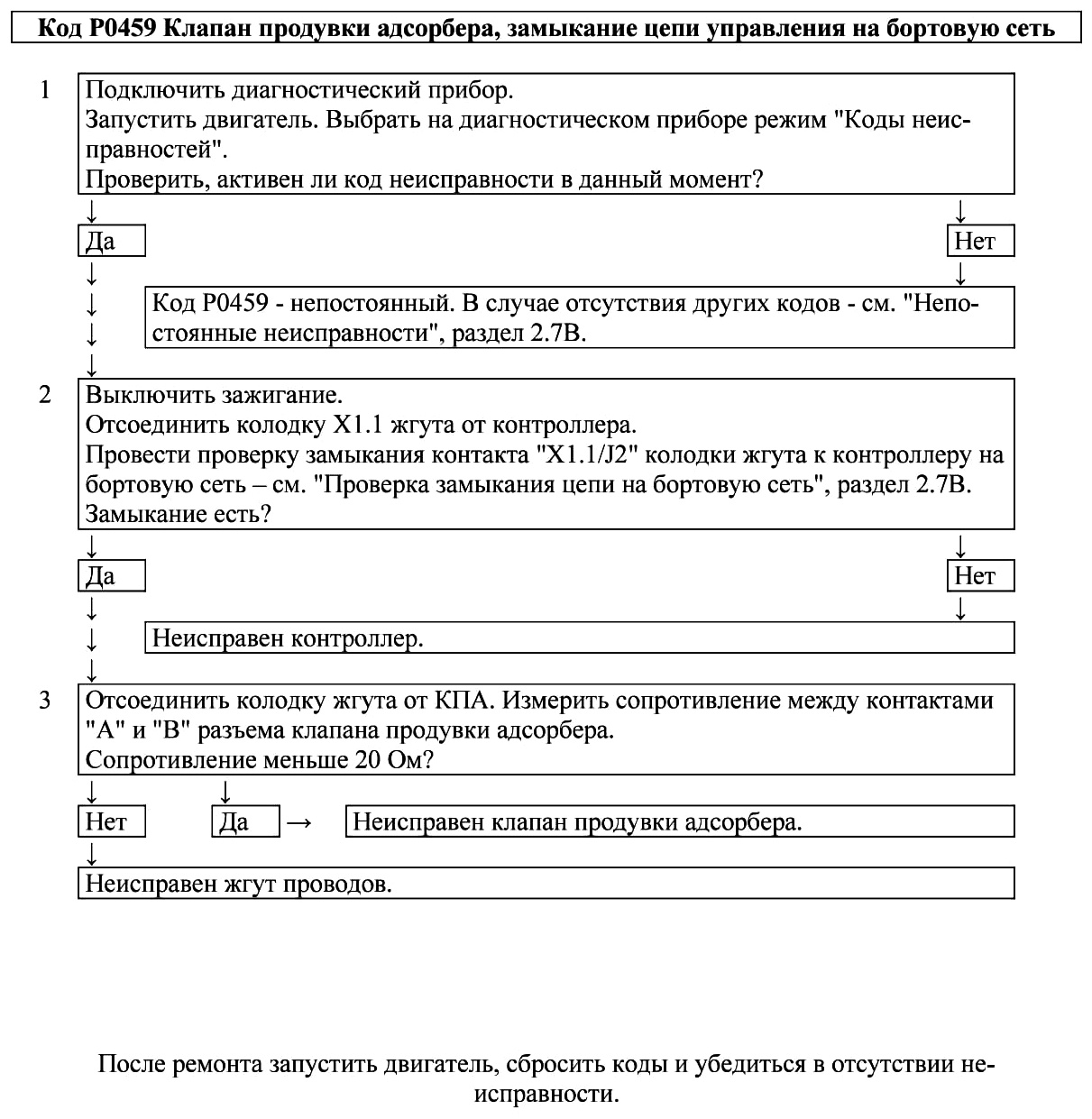

Диагностическая карта устранения неисправностей системы улавливания паров бензина.
Диагностическая информация.
В контроллере M86 используется драйвер клапана продувки адсорбера, обладающий функцией самодиагностики. Он может определять наличие таких неисправностей, как обрыв, короткое замыкание на массу или источник питания цепи управления клапаном продувки адсорбера. Управлять состоянием клапана можно с помощью диагностического прибора в режиме: «2 — Управление ИМ».
