Система подачи топлива аккумуляторного типа Common Rail CRS2.0 на дизельном двигателе ЗМЗ-51432 CRS Евро-4 автомобилей УАЗ Патриот и УАЗ Пикап работает следующим образом. Топливо под действием разрежения, создаваемого встроенным в ТНВД шестеренчатым топливоподкачивающим насосом низкого давления, поступает из топливного бака через фильтр тонкой очистки топлива (ФТОТ) в топливный насос высокого давления (ТНВД).
Система подачи топлива аккумуляторного типа Common Rail CRS2.0 на дизельном двигателе ЗМЗ-51432 CRS Евро-4 автомобилей УАЗ Патриот и УАЗ Пикап, устройство.
Далее топливо подается под высоким давлением по топливопроводу в топливную рампу и затем к форсункам. С помощью которых осуществляется впрыск топлива в камеры сгорания двигателя. Избыточное топливо, а также попавший в систему воздух отводятся от форсунок и ТНВД по топливопроводам слива топлива в топливный бак. Максимальное давление впрыска топлива составляет 1450 бар.
Схема системы подачи топлива аккумуляторного типа Common Rail CRS2.0 относящейся к двигателю ЗМЗ-51432 CRS Евро-4 автомобилей УАЗ Патриот и УАЗ Пикап.
Не следует полностью вырабатывать топливо из системы питания. Так как смазка трущихся деталей ТНВД осуществляется топливом и это неминуемо приведет к выходу ТНВД из строя.
Топливный насос высокого давления (ТНВД) BOSCH CP1H системы подачи топлива Common Rail CRS2.0 на дизельном двигателе ЗМЗ-51432 CRS Евро-4.
Топливный насос высокого давления (ТНВД) BOSCH CP1H радиально-плунжерного типа. Со встроенным шестеренным топливоподкачивающим насосом. Нагнетание топлива осуществляется тремя плунжерами в одну полость высокого давления. Регулирование расхода топлива происходит посредством дозирующего электромагнитного клапана. По сигналу из блока управления двигателем.
Преимущество этого способа заключается в повышении энергетического КПД системы Common Rail CRS2.0. Благодаря этому снижаются затраты мощности на привод ТНВД, и уменьшается нагрев топлива.
Устройство топливного насоса высокого давления BOSCH типа СР1Н в системе подачи топлива Common Rail CRS2.0.
Основной функцией насоса является нагнетание топлива в топливную рампу под высоким давлением. Величина которого зависит от оборотов и нагрузки на двигатель. Максимальное давление 1450 бар.
ТНВД BOSCH СР1Н в сборе с кронштейном.
Сам ТНВД установлен на общем с генератором кронштейне, с левой стороны двигателя. ТНВД на кронштейне закреплен при помощи трех болтов (874015-П29 М8-6g×38). С фланцем и шестигранной головкой с размером под ключ S=10 мм. Для удобства монтаж и демонтаж ТНВД рекомендуется выполнять совместно с кронштейном. Предварительно демонтировав с двигателя датчик указателя давления масла. В случае его наличия в комплектации двигателя.
Привод ТНВД осуществляется совместно с водяным насосом и генератором поликлиновым ремнем 6РК1600 от шкива коленчатого вала. Натяжение ремня производится автоматически механизмом натяжения ремня. Частота вращения вала ТНВД не превышает 3360 мин-1. ТНВД смазывается и охлаждается проходящим через него топливом.
Три плунжера, радиально расположенные по окружности через 120°, сжимают топливо внутри ТНВД. Три рабочих хода каждого плунжера за один оборот вала ТНВД позволяют обеспечить незначительную и равномерную нагрузку на вал привода с эксцентриковыми кулачками. Крутящий момент, достигающий величины 25 Нм, составляет около 1/9 от амплитуды момента, необходимого для привода распределительного ТНВД VE.
Таким образом, система Common Rail CRS2.0 функционирует с меньшими затратами на привод. Необходимая для привода ТНВД мощность возрастает пропорционально частоте вращения вала насоса и давлению в аккумуляторе высокого давления.
Шестеренный насос.
Является механическим топливоподкачивающим насосом. Этот насос повышает давление поступающего из ФТОТ топлива до уровня, которое необходимо для обеспечения работы ТНВД на всех режимах работы двигателя. Шестеренный насос установлен непосредственно на ТНВД и приводится от приводного вала ТНВД.

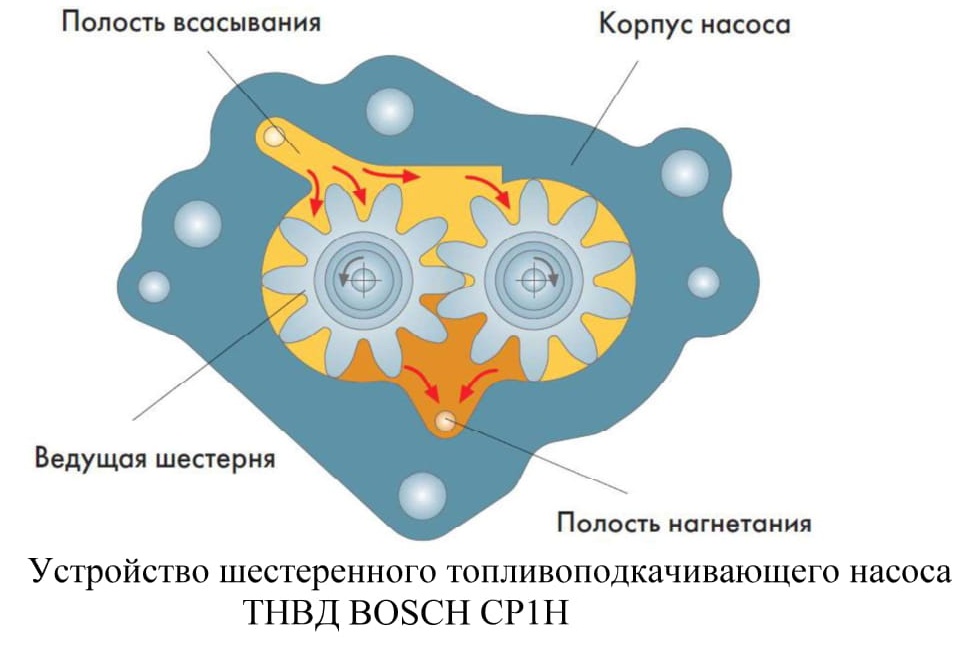

Устройство шестеренного топливоподкачивающего насоса ТНВД BOSCH СР1Н.
В корпусе шестеренного насоса расположены две шестерни, вращающиеся в противоположных направлениях. Одна из этих шестерен соединена с ведущим валом ТНВД. При вращении шестерен находящееся в объемах между зубьями топливо транспортируется вдоль внутренних стенок насоса в направлении к полости нагнетания. Далее топливо направляется в корпус насоса высокого давления. Находящиеся в зацеплении зубья шестерен предотвращают возврат топлива в полость всасывания.
Дозирующий электромагнитный клапан.
Установлен и закреплен на корпусе ТНВД. При отсутствии подачи напряжения – находится в закрытом состоянии. Перекрывая подачу топлива в плунжерные секции ТНВД. Требуемую величину давления топлива в аккумуляторе, дозирующий клапан устанавливает путем изменения количества топлива поступающего к плунжерным парам. Излишки топлива отводятся по топливопроводу в топливный бак.
Если требуется снизить давление топлива в аккумуляторе, ЭБУ на дозирующий клапан подает сигнал с малой шириной импульсов. Запорный орган клапана ограничивает подачу топлива к плунжерным парам ТНВД. В результате чего ТНВД подает топливо в аккумулятор с пониженным давлением. Подаваемое шестеренным насосом избыточное топливо направляется через сливную магистраль в бак.
Работа дозирующего клапана системы Common Rail CRS2.0 при снижении давления топлива подаваемого ТНВД BOSCH CP1H в топливный аккумулятор.
При необходимости повышения давления топлива подаваемого ТНВД в аккумулятор, ЭБУ на дозирующий клапан подает сигнал с большой шириной импульсов. В результате проходное сечение под запорным органом клапана увеличивается. Обеспечивая поступление большего количества топлива от шестеренного насоса к плунжерным парам. При поступлении большего количества топлива насос создает соответственно большее давление.
Работа дозирующего клапана системы Common Rail CRS2.0 при повышении давления топлива, подаваемого ТНВД BOSCH CP1H в топливный аккумулятор.
Аккумулятор высокого давления (Rail) с датчиком давления топлива.
Аккумулятор высокого давления служит для накопления подаваемого под высоким давлением топлива. Затем оно впрыскивается в цилиндры двигателя. Благодаря достаточно большому объему аккумулятора сглаживаются колебания давления топлива. Возникающие из-за неравномерной подачи насоса высокого давления и в процессе впрыска.
Аккумулятор высокого давления представляет собою трубу, изготовленную из кованой стали. На ней расположены штуцеры подвода топлива от ТНВД и отвода топлива к форсункам. А также установлен датчик давления топлива. Топливо из ТНВД направляется через топливопровод высокого давления к впускному штуцеру аккумулятора. Из аккумулятора оно распределяется по выпускным штуцерам к отдельным форсункам. Давление внутри аккумулятора измеряется датчиком давления топлива. А регулируется дозирующим клапаном ТНВД.
