Привод распределительных валов ЗМЗ-409051.10 и ЗМЗ-409052.10, ZMZ PRO, осуществляется двумя двухрядными втулочными цепями.
Привод распределительных валов ЗМЗ-409051.10 и ЗМЗ-409052.10, ZMZ PRO, впускной и выпускной распределительные валы, фазы газораспределения.
Устройство привода распределительных валов ЗМЗ-409051.10 и ЗМЗ-409052.10, ZMZ PRO, включает в себя:
— Звездочку коленчатого вала (23 зуба).
— Ведомую и ведущую звездочки промежуточного вала (38 и 19 зубьев).
— Звездочки распределительных валов (23 зуба).
— Две втулочные цепи (72 звена – нижняя, 92 звена – верхняя).
— Гидронатяжители адаптерами.
— Рычаги натяжного устройства со звездочкой.
— Успокоители цепей.
Натяжение цепи каждой ступени осуществляется гидронатяжителями. Для правильной сборки привода распределительных валов ЗМЗ-409051.10 и ЗМЗ-409052.10, ZMZ PRO, и установки фаз газораспределения на звездочке коленчатого вала, ведомой звездочке промежуточного вала, звездочках распределительных валов, блоке цилиндров имеются метки.
При установке привода метки М1, М2 на блоке цилиндров должны совпадать с метками на звездочках коленчатого и промежуточного валов. Метки на звездочках распределительных валов должны быть направлены в разные стороны наружу двигателя. И совпадать с верхней плоскостью головки блока цилиндров. Данное положение распределительных и коленчатого валов соответствует нахождению поршня первого цилиндра в ВМТ такта сжатия.
Положение поршня первого цилиндра в ВМТ также можно определить по совпадению риски на диске демпфера шкива коленчатого вала с выступом на крышке цепи. Или по нахождению сбега 20-го зуба диска синхронизации шкива коленчатого вала с серединой сердечника датчика синхронизации.
Ведущая звездочка промежуточного вала – стальная. Для увеличения твердости и износостойкости углеродоазотирована. Звездочки коленчатого вала, распределительных валов и ведомая промежуточного вала изготовлены из высокопрочного чугуна.
Распределительные валы ЗМЗ-409051.10 и ЗМЗ-409052.10, ZMZ PRO.
Распределительные валы отлиты из специального легированного чугуна. Для достижения высокой износостойкости рабочих поверхностей применяется «отбел» кулачков. Валы вращаются в два раза медленнее коленчатого вала в подшипниках, образованных головкой блока цилиндров и съемными алюминиевыми крышками.
От осевых перемещений распределительные валы удерживаются упорными полукольцами из полиамида. Они входят в проточки на передней опорной шейке валов и передней крышки распределительных валов.
Впускной и выпускной распределительные валы ЗМЗ-409051.10 и ЗМЗ-409052.10 имеют разные профили кулачков:
— Высота профиля кулачков впускного распределительного вала 9,5+-0,1 мм.
— Высота профиля кулачков выпускного распределительного вала 9,45+-0,1 мм.

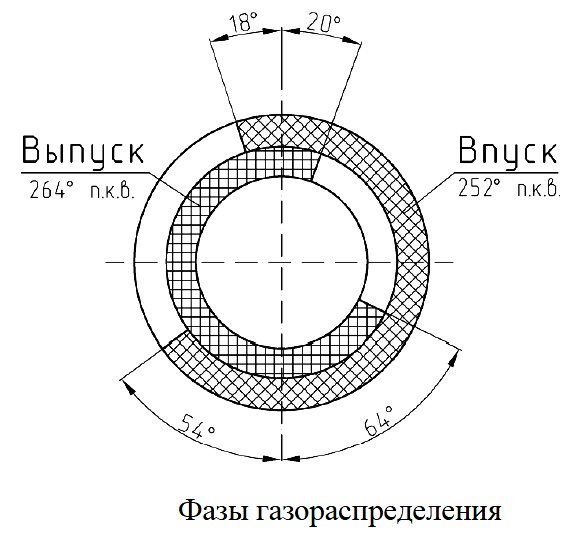

При правильной установке привода газораспределительного механизма распределительные валы обеспечивают фазы газораспределения, показанные на рисунке ниже, в углах поворота коленчатого вала (п.к.в.).
Фазы газораспределения привода распределительных валов ЗМЗ-409051.10 и ЗМЗ-409052.10.
В процессе длительной эксплуатации происходит износ (удлинение) цепей привода распределительных валов. Это приводит к изменению фаз газораспределения и мощностных показателей двигателя. Поэтому в процессе эксплуатации двигателя необходимо периодически проводить проверку и, при необходимости, корректировку фаз газораспределения.
