Газобаллонное оборудование (ГБО) для сжиженного нефтяного газа (СНГ) на автомобилях Уаз Профи с газобензиновым двигателем ЗМЗ-409052 включает в себя блок электромагнитных клапанов подачи газа Lovato JLP4 KP UAZ, 238000072 (409052.1156010-00), фильтр тонкой очистки низкого давления, газовый редуктор, мультифункциональный клапан баллона, переключатель вида топлива.
Газобаллонное оборудование (ГБО) для сжиженного нефтяного газа (СНГ) на автомобилях Уаз Профи с газобензиновым двигателем ЗМЗ-409052, схема, устройство.

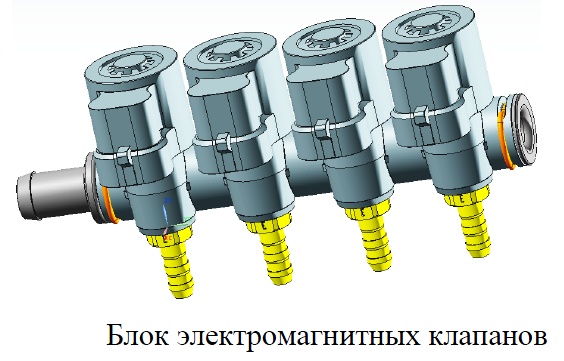

Блок электромагнитных клапанов подачи газа Lovato JLP4 KP UAZ, 238000072 (409052.1156010-00), с подводящим патрубком, в сборе с четырьмя подающими штуцерами. Устанавливается на двигателе ЗМЗ-409052 под впускной трубой. Требования к управляющему импульсу клапанов: тип Pick – Hold (4 A-1,5 A). Номинальное резистивное сопротивление катушки индуктивности 2,1 Ом.
Фильтр тонкой очистки низкого давления ГБО на автомобилях Уаз Профи с газобензиновым двигателем ЗМЗ-409052.
Фильтр низкого давления, тонкой очистки с датчиками давления и температуры. Устанавливается в подкапотном пространстве автомобиля. Фильтр предназначен для очистки газового топлива.
Датчик абсолютного давления газа в магистрали низкого давления служит для определения давления в магистрали газовых форсунок. Используется при управлении подачей газового топлива. Датчик температуры газа в магистрали низкого давления предназначен для определения температуры газа. Используется для управления подачей газового топлива.
Принципиальная схема системы управления газовым оборудованием двигателей ЗМЗ-409052.10 на грузовых автомобилях Уаз Профи.
Газовый редуктор ГБО на автомобилях Уаз Профи с газобензиновым двигателем ЗМЗ-409052.
Газовый редуктор с запорным клапаном, датчиком температуры редуктора и фильтром на входе, устанавливается в подкапотном пространстве грузового автомобиля Уаз Профи. Предназначен для снижения давления газа от 0,2-3 МПа (давление в баллоне) до 50-400 кПа (рабочее давление топливоподачи).
Мультифункциональный клапан баллона ГБО на автомобилях Уаз Профи с газобензиновым двигателем ЗМЗ-409052.
Мультифункциональный клапан баллона с электромагнитным клапаном, с ограничением (80% наполнения), защитой от избыточного давления и повышенной температуры, с датчиком уровня. Устанавливается на баллоне со сжиженным газом в грузовом автомобиле Уаз Профи.
Переключатель вида топлива ГБО на автомобилях Уаз Профи с газобензиновым двигателем ЗМЗ-409052.
Переключатель вида топлива с встроенными индикаторами вида топлива, количества газа и звуковым сигналом. Устанавливается в кабине грузового автомобиля Уаз Профи.
Блок управления газовым оборудованием газобензинового двигателя ЗМЗ-409052, контроллер ИТЭЛМА MR.
Блок управления газовым оборудованием – контроллер MR ИТЭЛМА, микропроцессорный, с функциями управления газовым оборудованием и подачи газа, передачи данных блоку управления двигателем. Устанавливается в подкапотном пространстве автомобиля с газобензиновым двигателем.
