В газобензиновом двигателе ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50 и модернизированной системой охлаждения, помимо сжиженного нефтяного газа применяются бензины марок аналогично двигателю ЗМЗ-409051.10 с модернизированной системой охлаждения.
Газобаллонное оборудование ГБО для сжиженного нефтяного газа на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с газобензиновым двигателем ЗМЗ-409052.10 и автоматической коробкой передач Punch 6L50.
Газовое топливо применяемое в газобензиновом двигателе ЗМЗ-409052.10:
— Пропан-бутан автомобильный (ПБА) ГОСТ Р 52087.
Допускается применение:
— Пропана автомобильного (ПА).
— Пропана технического (ПТ).
— Пропан-бутана технического (ПБТ) ГОСТ Р 52087.
Принципиальная схема системы управления газовым оборудованием двигателей ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50 и модернизированной системой охлаждения.

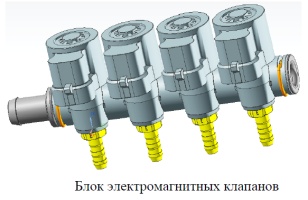

Блок электромагнитных клапанов подачи газа 409052.1156010-00, JLP4 KP UAZ, Lovato 238000072.
С подводящим патрубком, в сборе с четырьмя подающими штуцерами, устанавливается на двигателе ЗМЗ-409052.10 под впускной трубой. Требования к управляющему импульсу клапанов:
— Тип Pick–Hold (4 A — 1,5 A).
— Номинальное резистивное сопротивление катушки индуктивности 2,1 Ом.
Фильтр низкого давления, тонкой очистки с датчиками давления и температуры.
Устанавливается в подкапотном пространстве автомобиля УАЗ Патриот, УАЗ Пикап и УАЗ Профи. Фильтр предназначен для очистки газового топлива. Датчик абсолютного давления газа в магистрали низкого давления служит для определения давления в магистрали газовых форсунок. Используется при управлении подачей газового топлива. Датчик температуры газа в магистрали низкого давления предназначен для определения температуры газа. Используется для управления подачей газового топлива.
Газовый редуктор с запорным клапаном, датчиком температуры редуктора и фильтром на входе.
Устанавливается в подкапотном пространстве автомобиля УАЗ Патриот, УАЗ Пикап и УАЗ Профи. Предназначен для снижения давления газа от 0,2-3 МПа (давление в баллоне) до 50-400 кПа (рабочее давление топливоподачи).
Мультифункциональный клапан баллона.
С электромагнитным клапаном, с ограничением (80 % наполнения), защитой от избыточного давления и повышенной температуры, с датчиком уровня. Устанавливается на баллоне со сжиженным газом в автомобиле УАЗ Патриот, УАЗ Пикап и УАЗ Профи.
Переключатель вида топлива.
С встроенными индикаторами вида топлива, количества газа и звуковым сигналом. Устанавливается в кабине автомобиля УАЗ Патриот, УАЗ Пикап и УАЗ Профи.
Требования безопасности при обслуживании и ремонте газовой аппаратуры.
Запрещается:
— Производить ремонт газовой аппаратуры при наличии на автомобиле горючих и легковоспламеняющихся грузов, а также людей в кузове или кабине автомобиля.
— Запускать двигатель при утечке газа.
— Сливать газ из баллона вне установленного места.
— Производить снятие и ремонт аппаратуры при наличии в ней газа.
— Пользоваться нестандартным и неисправным инструментом.
— Проверять пламенем герметичность соединений.
— Применять дополнительные рычаги при открывании и закрывании вентилей.
— Очищать краску и красить наполненные газом баллоны.
— Пользоваться замасленными шлангами, скрученными и сплющенными резиновыми трубками.
При возникновении утечек газа на автомобиле, находящемся в помещении, его необходимо отбуксировать на пост слива газа, а помещение проветрить.
