Двигатель ЗМЗ-40524.10 предназначен для установки на автомобили ГАЗель и Соболь экологических классов 3 и 4 полной массой до 3500 кг. Двигатель ЗМЗ-40524.10 в комплектациях 40524.1000400, 40524.1000400-01, 40524.1000400-02, 40524.1000400-11 предназначен для установки в автомобили экологического класса 3. Двигатель ЗМЗ-40524.10 в комплектациях 40524.1000400-100, 40524.1000400-101 предназначен для установки в автомобили экологического класса 4.
Двигатель ЗМЗ-40524 для автомобилей ГАЗель и Соболь Евро-3 и Евро-4, характеристики, применяемый бензин, моторные масла и охлаждающие жидкости.
Двигатель ЗМЗ-40524.10 может эксплуатироваться на высоте до 4000 метров над уровнем моря и выпускается в следующих климатических исполнениях.
– Для эксплуатации в умеренном климате (исполнение У2 по ГОСТ 15150) при значениях температуры окружающего воздуха от минус 45 до плюс 40 градусов и относительной влажности воздуха до 80 % при температуре плюс 20 градусов.
– Для эксплуатации в тропическом климате (исполнение Т2 по ГОСТ 15150) при значениях температуры окружающего воздуха от минус 10 до плюс 50 градусов и относительной влажности воздуха до 80 % при температуре плюс 27 градусов.
Общий вид и поперечный разрез двигателя ЗМЗ-40524.10.
Внешняя скоростная характеристика ЗМЗ-40524.10.
Вид двигателя ЗМЗ-40524.10 Евро-3 спереди и с боков.
Отличительные особенности двигателя ЗМЗ-40524.10 Евро-4.
Технические характеристики двигателя ЗМЗ-40524.10 и его систем.
Тип — бензиновый, 4-цилиндровый, 4-х тактный, рядный, с комплексной микропроцессорной системой управления впрыском топлива и зажиганием.
Диаметр цилиндра и ход поршня, мм — 95,5х86
Рабочий объем цилиндров, см3 — 2464
Степень сжатия — 9,4
Порядок работы цилиндров — 1-3-4-2
Направление вращения коленчатого вала (со стороны шкива) — правое
Номинальная мощность при частоте вращения 5000+-100 об/мин, брутто по ГОСТ 14846, кВт (л.с.) — 103,1 (140,5)
Максимальный крутящий момент при частоте вращения 4000+-200 об/мин, брутто по ГОСТ 14846, Нм (кгсм) — 214,0 (21,8)
Минимальная частота вращения коленчатого вала на холостом ходу, об/мин — 850+-50
Максимальная частота вращения коленчатого вала, об/мин — 5700+-50
Система подачи топлива.
Распределенный впрыск топлива электромагнитными форсунками во впускные каналы головки блока цилиндров. Воздушный фильтр с сухим сменным фильтрующим элементом (устанавливается на автомобиле).
Система вентиляции.
Закрытая, с клапаном (клапанами) поддержания постоянного разрежения в картере двигателе.
Система смазки.
Комбинированная (под давлением и разбрызгиванием), с автоматическим регулированием температуры масла термоклапаном. Масляный фильтр полнопоточный, неразборный, тонкой очистки.
Система охлаждения.
Жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости. Термостат двухклапанный, с температурой открытия основного клапана 82+-2 градуса.
Электронная система управления.
Управляет распределенным впрыском топлива и зажиганием. Датчик температуры охлаждающей жидкости — терморезистивный. Датчик фазы — на эффекте Холла или магниторезистивный. Датчик синхронизации — индукционного типа. Датчик детонации — пъезоэлектрический. Дроссельный модуль с магниторезистивным датчиком положения дроссельной заслонки и электрическим приводом.
Система зажигания.
Микропроцессорная, осуществляющая управление углом опережения зажигания. Катушки зажигания индивидуальные, трансформаторного типа. Свечи зажигания искровые, с помехоподавляющим резистором типа АУ14ДВРМ ГОСТ Р 53842, Brisk DR17YC-F. Зазор между электродами свечей 0,70-0,85 мм.
Электрооборудование.
Постоянного тока, однопроводное, отрицательные клеммы источников и потребителей соединены с корпусом двигателя. Номинальное напряжение 12 Вольт. Генератор со встроенным выпрямительным блоком и регулятором напряжения. Номинальное напряжение 14 Вольт, максимальный ток отдачи не менее 72 А. Стартер редукторный, с дистанционным электромагнитным включением. Датчик указателя давления масла реостатного типа.
Сцепление.
Сухое, однодисковое, с диафрагменной нажимной пружиной.
Топливо применяемое в двигателе ЗМЗ-40524.10.
Двигатель ЗМЗ-40524.10 экологического класса 3.
Основное топливо – неэтилированный бензин с октановым числом 92 по исследовательскому методу экологического класса 3 и выше следующих марок : АИ-92-К3,К4,К5 ГОСТ 32513, Регуляр-92 (АИ-92-3,4,5) ГОСТ Р 51105. Допускается применение неэтилированных бензинов с октановым числом 95 и 98 по исследовательскому методу экологического класса 3 и выше следующих марок.
— «Премиум Евро-95» видов I,II,III ГОСТ Р 51866.
— АИ-95-К3,К4,К5 ГОСТ 32513.
— «Супер Евро-98» видов I,II,III ГОСТ Р 51866.
— АИ-98-К3,К4,К5 ГОСТ 32513.
Двигатель ЗМЗ-40524.10 экологического класса 4.
Основное топливо – неэтилированный бензин с октановым числом 92 по исследовательскому методу экологического класса 4 и выше следующих марок : АИ-92-К4,К5 ГОСТ 32513, Регуляр-92 (АИ-92-4,5) ГОСТ Р 51105. Допускается применение неэтилированных бензинов с октановым числом 95 и 98 по исследовательскому методу экологического класса 4 и выше следующих марок.
— «Премиум Евро-95» видов II,III ГОСТ Р 51866.
— АИ-95-К4,К5 ГОСТ 32513.
— «Супер Евро-98» видов II,III ГОСТ Р 51866.
— АИ-98-К4,К5 ГОСТ 32513.
Моторное масло применяемое в двигателе ЗМЗ-40524.10.
Заправочный объем системы смазки — 6,0 литров сухого двигателя без учета заправочного объема масляного радиатора. Для заливки в двигатель ЗМЗ-40524.10 необходимо применять моторные масла классов вязкости по классификации SAE и групп эксплуатационных свойств по классификации API и ААИ как указано в таблице ниже.

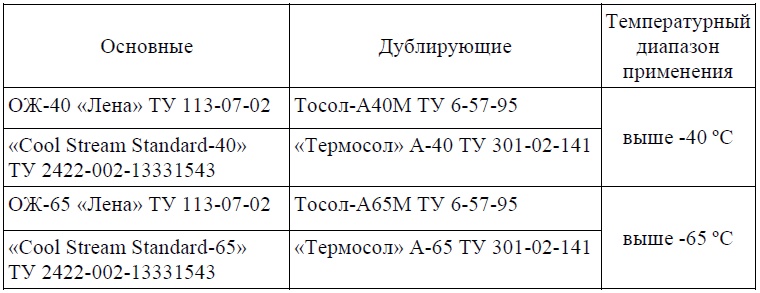

Охлаждающие жидкости применяемые в двигателе ЗМЗ–40524.10.
Заправочный объем системы охлаждения 3,5 литра без учета заправочного объема радиатора, отопителя салона, расширительного бачка и соединительных шлангов.
