Жгуты проводов устанавливаются на кузове и раме Уаз Патриот, Уаз Пикап и Уаз Карго выпуска с 2008 года с помощью хомутов с фиксаторами, которые входят в состав жгутов, фиксаторов на отдельных электрических колодках, с помощью скоб, хомутов и специальной липкой ленты типа К 19х0,2, места сбивок проводов изолированы трубкой ПВХ.
Жгуты проводов Уаз Патриот, Уаз Пикап, Уаз Карго выпуска с 2008 года, с двигателем ЗМЗ-409 и блоком Микас-11 или Bosch ME.17.9.7.
Электрооборудование автомобилей Уаз Патриот, Уаз Пикап и Уаз Карго выполнено, в основном, по однопроводной схеме. Отрицательные выводы потребителей электроэнергии, за исключением моторедукторов системы электроблокировки замков дверей, электростеклоподъемников, электропривода люка, соединены с корпусом автомобиля, который выполняет функцию второго провода. Номинальное напряжение в бортовой сети автомобиля 12 Вольт.
Жгут проводов основной 23602-3724010СБ. Электрические разъемы основного жгута проводов Уаз Карго.

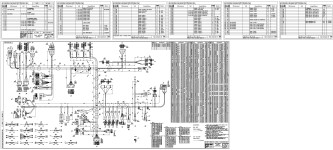

Жгут проводов основной 3163-3724010-55СБ. Электрические разъемы основного жгута проводов Уаз Патриот.
Жгут проводов моторного отсека 3163-3724020-55СБ. Электрические разъемы жгута проводов моторного отсека Уаз Патриот.
Жгут проводов КМПСУД 3163-3724026-55СБ. Электрические разъемы жгута проводов КМПСУД Уаз Патриот с блоком управления Микас-11 или Bosch ME.17.9.7.
Жгут проводов по кузову 3163-3724030-55СБ. Электрические разъемы жгута проводов по кузову Уаз Патриот.

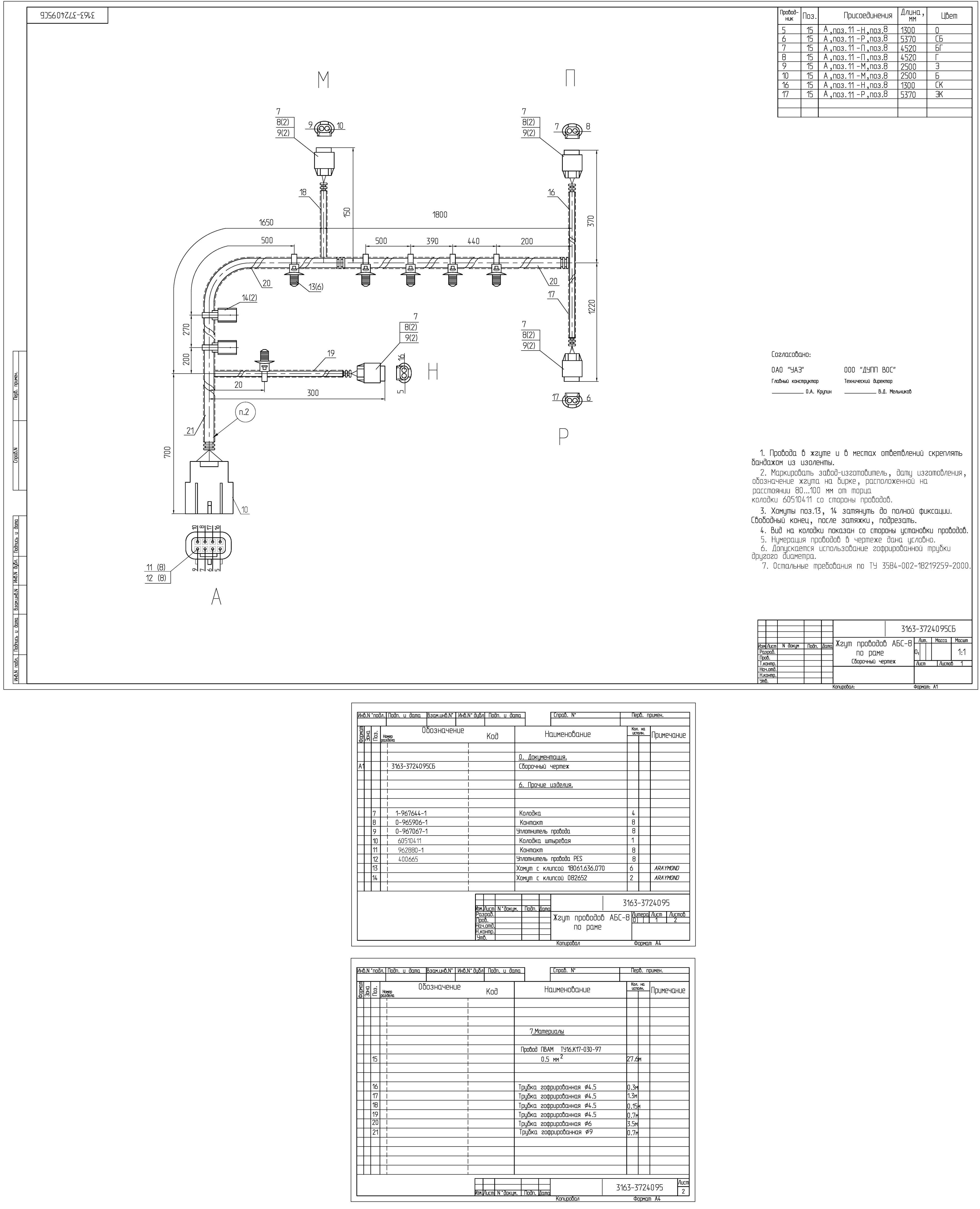

Жгут проводов антиблокировочной системы АБС-8 по раме 3163-3724095СБ. Электрические разъемы жгута проводов антиблокировочной системы АБС-8 по раме Уаз Патриот.
Жгут проводов антиблокировочной системы АБС-8 по кузову 3163-3724090-20СБ. Электрические разъемы жгута проводов антиблокировочной системы АБС-8 по кузову Уаз Патриот.
Жгут проводов кондиционера 3163-3724084СБ. Электрические разъемы жгута проводов кондиционера DELPHI Уаз Патриот.
Жгут проводов заслонки рециркуляции и отопителя салона 3163-3724080СБ. Электрические разъемы жгута проводов заслонки рециркуляции и отопителя салона Уаз Патриот.
Независимо от положения ключа в выключателе зажигания, всегда включены цепи питания :
— электровентилятора системы охлаждения,
— сигнализации дальним светом фар,
— габаритных огней,
— подсветки приборов и органов управления,
— звукового сигнала,
— сигнала торможения,
— аварийной сигнализации,
— часов комбинации приборов,
— плафонов освещения и подкапотной лампы,
— розетки переносной лампы,
— системы электроблокировки замков дверей,
— электропривода люка,
— системы электростеклоподъемников,
— подогрева и электропривода наружных зеркал,
— радиооборудования.
Цепи питания остальных потребителей электроэнергии включаются после включения зажигания.
