На автомобилях применяются провода высокого напряжения обычные с металлическим проводником и специальные высоковольтные провода с распределенными параметрами для подавления радиопомех.
Высоковольтные провода ПВВ, ПВРВ, ППОВ и ПВЗС, устройство, взаимозаменяемость основных типов свечей зажигания.
Высоковольтные провода марок ПВВ, ПВРВ, ППОВ и ПВЗС имеют медную токопроводящую жилу. Изолированную поливинилхлоридным пластикатом, резиной или полиэтиленом. Поверх изоляции токопроводящей жилы высоковольтные провода марок ПВРВ, ППОВ и ПВЗС еще имеют оболочку из поливинилхлоридного пластиката и резины повышенной маслобензостойкости.
Системы зажигания автомобильных бензиновых двигателей являются источником радиопомех. Высоковольтные провода таких систем зажигания выполняют роль антенн, излучающих энергию этих радиопомех. Для того, чтобы уровень радиопомех не превышал нормированных значений, провода марок ППВ, ПВРВ, ППОВ и ПВЗС на двигателе устанавливаются с помехоподавительными резисторами. Они могут находиться на свечах зажигания или в распределителе зажигания.

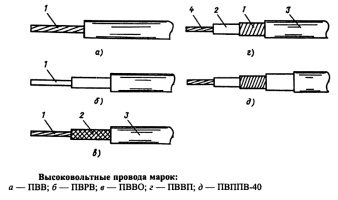

Высоковольтные провода марок ПВВ, ПВРВ, ПВВО, ПВВП, ПВППВ-40.
В настоящее время широко применяются высоковольтные провода с распределенным активным сопротивлением (резистивный провод). Они позволяют отказаться от помехоподавительных резисторов. Токопроводящая жила резистивного провода выполняется из неметаллического материала с высоким электрическим сопротивлением.
Для магнитопровода жилы используется хлопчатобумажная пряжа, пропитанная сажевым раствором. Магнитопровод жилы находится в хлопчатобумажной или капроновой оплетке. Для изоляции резистивных проводов используют поливинилхлоридный пластикат, одно- или двухслойную резину.
Недостатком резистивного провода является то, что при их использовании трудно обеспечить надежный контакт сердечника из хлопчатобумажной пряжи, пропитанной сажевым раствором, в хлопчатобумажной или капроновой оплетке с наконечниками. Поэтому на автомобилях нашли применение резистивные провода с активным, индуктивным и емкостным распределенным сопротивлением переменному току.
Благодаря наличию в них металлической токопроводящей жилы легко обеспечивается надежный контакт с наконечниками. На льняную нить резистивного провода нанесен слой ферропласта. Он состоит (по массе) из 80 % ферритового порошка и 20 % поливинилхлоридного. Резистивный провод ПВВО обладает удельным сопротивлением 15-40 кОм/м и рассчитан на максимальное рабочее напряжение 15 кВ.

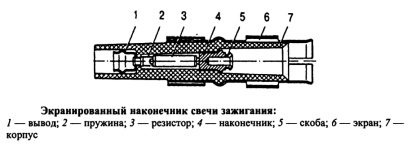

Экранированный наконечник свечи зажигания.

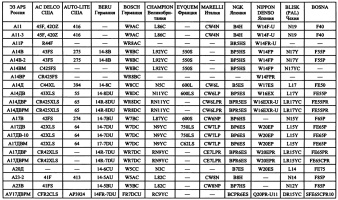

Взаимозаменяемость основных типов свечей зажигания.
Резистивные высоковольтные провода применяются, в частности, на автомобилях ВАЗ. Поглощение радиопомех в проводе марки ПВВП обеспечивается проводником и диэлектриком ферропластового сердечника. Провод ПВВП выпускается диаметром 7,2 мм на напряжение 25 кВ и диаметром 8,0 мм на напряжение 40 кВ и имеет удельное сопротивление 2 кОм/м.
Для бесконтактных систем зажигания автомобилей ВАЗ применяется провод ПВВП-40 с силиконовой изоляцией. Он рассчитан на напряжение до 40 кВ. Удельное сопротивление — 2,55 кОм/м. Помехоподавительный резистор может встраиваться в свечной экранированный наконечник.
