Регулировка редуктора ведущего моста автомобилей ГАЗ, это создание требуемого преднатяга подшипников и регулировка зацепления. Регулировка зацепления включает два этапа. Установка ведущей шестерни в номинальное положение относительно ведомой шестерни при помощи регулировочного кольца, и регулировка бокового зазора в зацеплении.
Регулировка редуктора ведущего моста автомобилей ГАЗ, расчет толщины регулировочного кольца и выпрессовка внутреннего кольца заднего подшипника.
Для вычисления толщины регулировочного кольца необходимы две оправки и планка. В качестве первой оправки используем старую ведущую шестерню. Шейку шестерни под задний подшипник шлифуем до размера 34,99-35,01 мм. Шлифовку можно выполнить и вручную при помощи шкурки. Шлифуем до момента, когда внутреннее кольцо заднего подшипника будет свободно одеваться на шестерню.
Редуктор ведущего моста автомобиля ГАЗ-3110 Волга.
Выпрессовав наружные кольца старых подшипников, запрессовываем кольца новых. В картер редуктора ведущего моста автомобилей ГАЗ устанавливаем оправку с внутренним кольцом в сборе заднего подшипника, но без регулировочного и распорного колец. После установки внутреннего кольца в сборе переднего подшипника, фланца и шайбы, затягиваем гайку (S27, М20х1,5) до появления момента сопротивления вращению оправки 17,5-22,5 кгссм. На радиусе отверстий фланца (R=4 см) это будет соответствовать усилию 4,4-5,6 кгс.
При затягивании гайки проворачиваем оправку для установки роликов в подшипниках. Вместо коробки дифференциала устанавливаем оправку, болты (S17, СпМ12х2) затягиваем моментом 2-3 кгсм.
Расчет толщины регулировочного кольца редуктора ведущего моста автомобилей Волга и Газель.
Расчет толщины регулировочного кольца Sn редуктора ведущего моста автомобилей Волга и Газель проводится иначе, чем у автомобилей ВАЗ. Здесь при расчете Sn используется контрольный размер 109,5 мм, учитывающий и отклонение зубчатого венца от базового торца — D. Регулировочным кольцом необходимо обеспечить положение переднего (базового) торца зубчатого венца ведущей шестерни на расстоянии 109,5 мм от оси дифференциала (ведомой шестерни).
Определение толщины регулировочного кольца редуктора ведущего моста автомобилей ГАЗ-3110 Волга.
Толщина кольца вычисляется по формуле: Sn=A+B-C-0,5D-109,5
где А — высота головки шестерни.
В и С — замеряемые размеры.
D — диаметр средней части оправки.
Замеры производим при помощи планки, глубиномером штангенциркуля или специальным глубиномером. Если мост с автомобиля не снимается, размеры В и С можно зафиксировать при помощи планки с резьбовыми отверстиями и двух винтов, а далее, сняв планку с винтами с фланца картера редуктора ведущего моста, произвести необходимые замеры.
Определение размеров В и С для вычисления толщины регулировочного кольца.
Выпрессовка внутреннего кольца заднего подшипника ведущей шестерни редуктора ведущего моста автомобилей Волга и Газель.
Все приспособления, применяемые при ремонте редуктора ведущего моста автомобилей Волга и Газель, в основном аналогичны приспособлениям для автомобилей ВАЗ. Наиболее сложная операция при ремонте редуктора ведущего моста автомобилей Волга и Газель — выпрессовка внутреннего кольца заднего подшипника ведущей шестерни. Здесь натяг должен быть в пределах 0,003-0,032 мм, т.е. может отличаться более чем в 10 раз.
У работавшего редуктора ведущего моста случается, что внутреннее кольцо заднего подшипника легко снимается руками, но бывает дело доходит и до «болгарки». Для выпрессовки и запрессовки внутреннего кольца заднего подшипника разработано унифицированное приспособление для автомобилей Волга и Газель, автомобилей ВАЗ и Лада Нива.
Выпрессовка внутреннего кольца заднего подшипника ведущей шестерни показана на рисунке ниже. Захват закрепляется при помощи двух болтов на шестерне. Траверсы захвата различные для автомобилей ВАЗ, Волга и Газель. В случае, если захват не устанавливается на шестерне (это чаще всего относится к автомобилям Волга и Газель), необходимо тупым зубилом сдвинуть внутреннее кольцо подшипника.
Выпрессовка внутреннего кольца в сборе заднего подшипника ведущей шестерни редуктора.

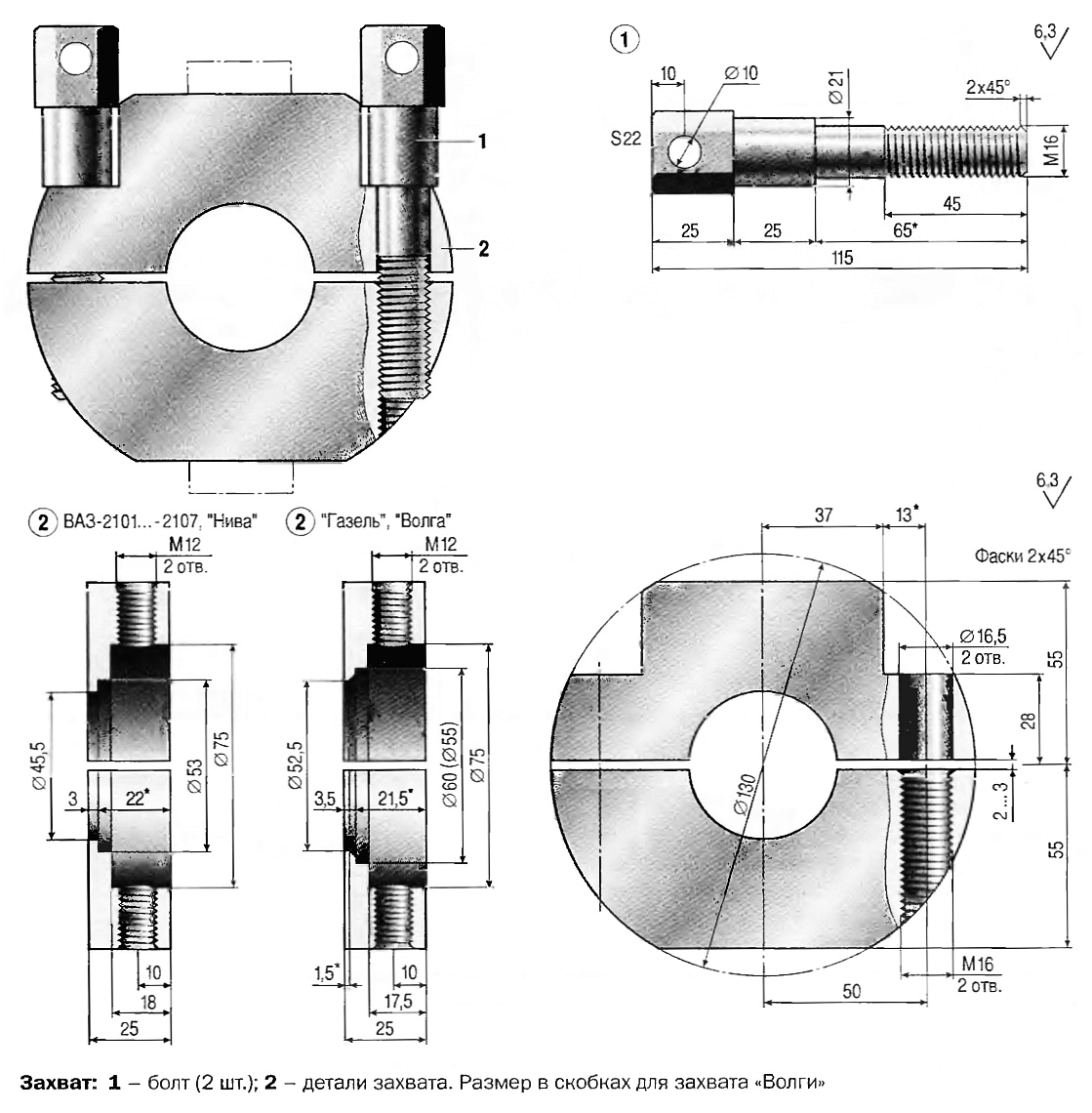

Захват.
Запрессовка внутреннего кольца в сборе заднего подшипника ведущей шестерни универсальным приспособлением.
Регулировочные кольца автомобилей ГАЗ более тонкие и имеют две лыски — места установки зубила для сдвига внутреннего кольца подшипника. На захвате двумя винтами крепим тяги, а болтами, используя соответствующие отверстия в тягах, закрепляем траверсу. Выпрессовка внутреннего кольца подшипника производится винтом. При запрессовке внутренних колец подшипников используется одни вкладыш для всех трех захватов.
По материалам книги «Приспособления для ремонта автомобилей».
Росс Твег.
