Если на автомобиле не работают указатели поворота, причиной может быть неисправность подрулевых переключателей П149.01, 9602.3709, 661.3709, 6612.3709, 3302.3709100 и 1102.3769, а также реле-прерывателя указателя поворота, ламп, предохранителей и проводов.
Проверка и устранение неисправностей подрулевых переключателей П149.01, 9602.3709, 661.3709, 6612.3709, 3302.3709100 и 1102.3769 указателей поворота и света фар.
Исправный переключатель указателей поворота и света фар должен обеспечивать правильное включение и отключение электрических цепей световых и сигнальных приборов. Переключения рычага должны быть плавными, без заеданий, с четкой фиксацией его во всех рабочих положениях. При выключенном положении рычага переключателя и повороте рулевого колеса вправо и влево на любой угол, не должно быть самопроизвольного включения электрических цепей.
При повороте рулевого колеса в направлении, обратном включению рычага, он должен автоматически возвращаться в нейтральное положение. Выводы переключателя должны быть надежно закреплены (приклепаны) на контактной панели, контактные поверхности должны быть чистыми, а соединения наконечников проводов с выводами — прочными.
Ремонт подрулевых переключателей П149.01, 9602.3709, 661.3709, 6612.3709, 3302.3709100 и 1102.3769 указателей поворота и света фар.
Ремонт переключателя заключается в замене изношенных и сломанных его деталей, в своевременной зачистке окисленных и загрязненных рабочих поверхностей контактных групп, подвижных и неподвижных контактов электрических выводов контактной панели. Для проверки работоспособности переключателей указателей поворота П149.01, 9602.3709, 661.3709, 6612.3709, 3302.3709100 и 1102.3769 необходимо собрать схемы, приведенные на рисунке ниже.
Схемы проверки подрулевых переключателей П149.01, 9602.3709, 661.3709, 6612.3709, 3302.3709100 и 1102.3769 указателей поворота и света фар.
Последовательность включения и выключения контрольных ламп при проверке переключателей приведена в соответствующих таблицах на рисунке. Во время проверки переключателей П149.01 и 9602.3709 по схеме, при перемещении рычага вправо и влево, в плоскости параллельной контактной панели, должны загораться соответственно контрольные лампы 2 и 5, а при нажатии на рычаг вверх, в плоскости перпендикулярной контактной панели, должна загораться лампа 3.
После прекращения нажатия на рычаг он должен автоматически возвращаться в исходное положение, при этом лампа 3 должна погаснуть. Лампами 2 и 5 проверяются электрические цепи управления указателями поворота, а лампой 3 — электрические цепи управления переключением фар с ближнего света на дальний и наоборот.

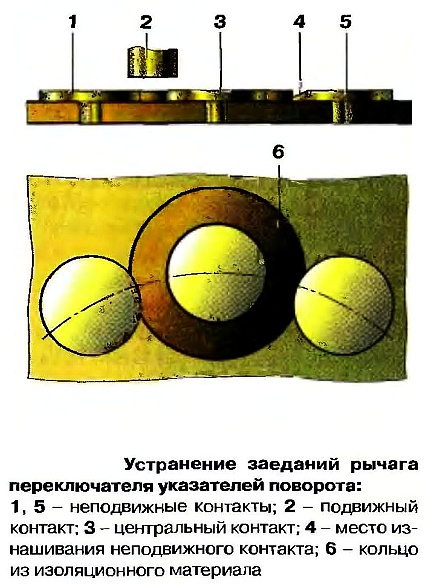

Устранить заедание рычага переключателя указателей поворота, вызванного изнашиванием неподвижных контактов, можно установив на центральный контакт переключателя текстолитовое или пластмассовое кольцо.
Проверка и устранение неисправностей подрулевых переключателей 241.3709, 9502.3709 и 401.3709-01 очистителя ветрового стекла.
Если электродвигатель очистителя не работает во всех режимах, причиной может быть неисправность подрулевого переключателя, а также прерывателя, перегорание или отключение предохранителя из-за повышенного сопротивления движению рычагов или короткого замыкания проводов, неисправности электродвигателя.
Переключение рычага, а также его фиксация в различных положениях должны быть четкими, без заеданий. Из не фиксируемых положений рычаг после прекращения воздействия на него рукой, должен возвращаться в исходное положение автоматически. Переключатель должен обеспечивать правильное включение режимов работы электродвигателя очистителя, соответствующих положению его рычага.
Ремонт подрулевых переключателей 241.3709, 9502.3709 и 401.3709-01 очистителя ветрового стекла.
Неисправный переключатель необходимо отремонтировать или заменить исправным. Ремонт переключателя заключается в замене изношенных и поврежденных деталей, в зачистке окисленных и загрязненных рабочих поверхностей подвижных и неподвижных контактов.
Схема проверки подрулевых переключателей 241.3709 и 9502.3709 стеклоочистителя.
Собрав схему, изображенную на рисунке выше, можно проверить работоспособность переключателей 241.3709 и 9502.3709 стеклоочистителя. В положении переключателя «0» должна гореть лампа Б, в положении I — лампа Г, в положении II — лампа Г; в положении III — лампы А, В и Г, в положении IV — лампы Г и Д.
Схема проверки подрулевого переключателя 401.3709-01 стеклоочистителя.
Проверить переключатель 401.3709-01 можно по схеме, изображенной на рисунке выше. Работоспособность переключателя проверяется по включению контрольных ламп : в положении переключателя «0» должна гореть лампа 2, в положении I — лампа 2, в положении II — лампа 6, в положении III — лампы 1 и 2, в положении IV — лампы 2 и 5.
