Контроллер М86 Евро-5 21803-0000013-51 управляет блоком реле включения электровентилятора системы охлаждения двигателя 21129 автомобилей Лада Веста. Сам электровентилятор включается и выключается в зависимости от температуры двигателя.
Электровентилятор системы охлаждения двигателя 21129 автомобилей Лада Веста, принцип действия, электрические схемы, коды ошибок и неисправностей, диагностическая карта устранения неисправностей.
Электровентилятор системы охлаждения двигателя 21129 автомобилей Лада Веста работает в двух режимах — с максимальной скоростью и с пониженной скоростью. Пониженная скорость электровентилятора включается при температуре охлаждающей жидкости выше 102 °С, а также при наличии в памяти контроллера кодов неисправностей датчика температуры охлаждающей жидкости или при работающем кондиционере. При этом управление блоком реле электровентилятора осуществляется с контакта «Х1.1/Н2» контроллера.
Пониженная скорость электровентилятора системы охлаждения двигателя 21129 автомобилей Лада Веста выключается после падения температуры охлаждающей жидкости ниже 98 °С. Максимальная производительность электровентилятора включается при температуре охлаждающей жидкости выше 103 °С, а также при высоком давлении хладагента в магистрали как при работающем кондиционере, так и неработающем кондиционере.
При этом управление блоком реле электровентилятора осуществляется с контакта «Х1.1/Н3» контроллера. Максимальная производительность электровентилятора выключается после падения температуры охлаждающей жидкости ниже 98 °С.
Электрическая схема цепи электровентилятора системы охлаждения двигателя 21129 автомобилей Лада Веста.
Код неисправности Р0480 (Р0481) — Реле вентилятора 1 (2), цепь неисправна.
Код ошибки Р0480 (Р0481) заносится, если:
— Двигатель работает.
— Самодиагностика драйвера реле вентилятора определила на выходе отсутствие нагрузки.
Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности.
Описание проверок электровентилятора.
Последовательность соответствует цифрам на диагностической карте.
1. Проверяется наличие постоянной неисправности.
2. Проверяется цепь питания и массы блока реле вентилятора.
3. Проверяется цепь управления реле вентилятора на обрыв.
4. Проверяется исправность блока реле вентилятора.
Диагностическая карта устранения неисправностей.
Код неисправности Р0691 (Р0693) — Реле вентилятора 1 (2), замыкание цепи управления на массу.
Код ошибки Р0691 (Р0693) заносится, если:
— Двигатель работает.
— Самодиагностика драйвера реле вентилятора определила на выходе замыкание на массу.
Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности.
Описание проверок электровентилятора системы охлаждения двигателя 21129 автомобилей Лада Веста.
Последовательность соответствует цифрам на диагностической карте.
1. Проверяется наличие постоянной неисправности.
2. Определяется наличие замыкания на массу цепи управления реле вентилятора.
Диагностическая карта устранения неисправностей.
Код неисправности Р0692 (Р0694) — Реле вентилятора 1 (2), замыкание цепи управления на бортовую сеть.
Код ошибки Р0692 (Р0694) заносится, если:
— Двигатель работает.
— Самодиагностика драйвера реле вентилятора определила на выходе замыкание на источник питания.
Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности.
Описание проверок электровентилятора.
Последовательность соответствует цифрам на диагностической карте.
1. Проверяется наличие постоянной неисправности.
2. Определяется наличие замыкания на источник питания цепи управления реле вентилятора.
3. Проверяется исправность блока реле вентилятора.

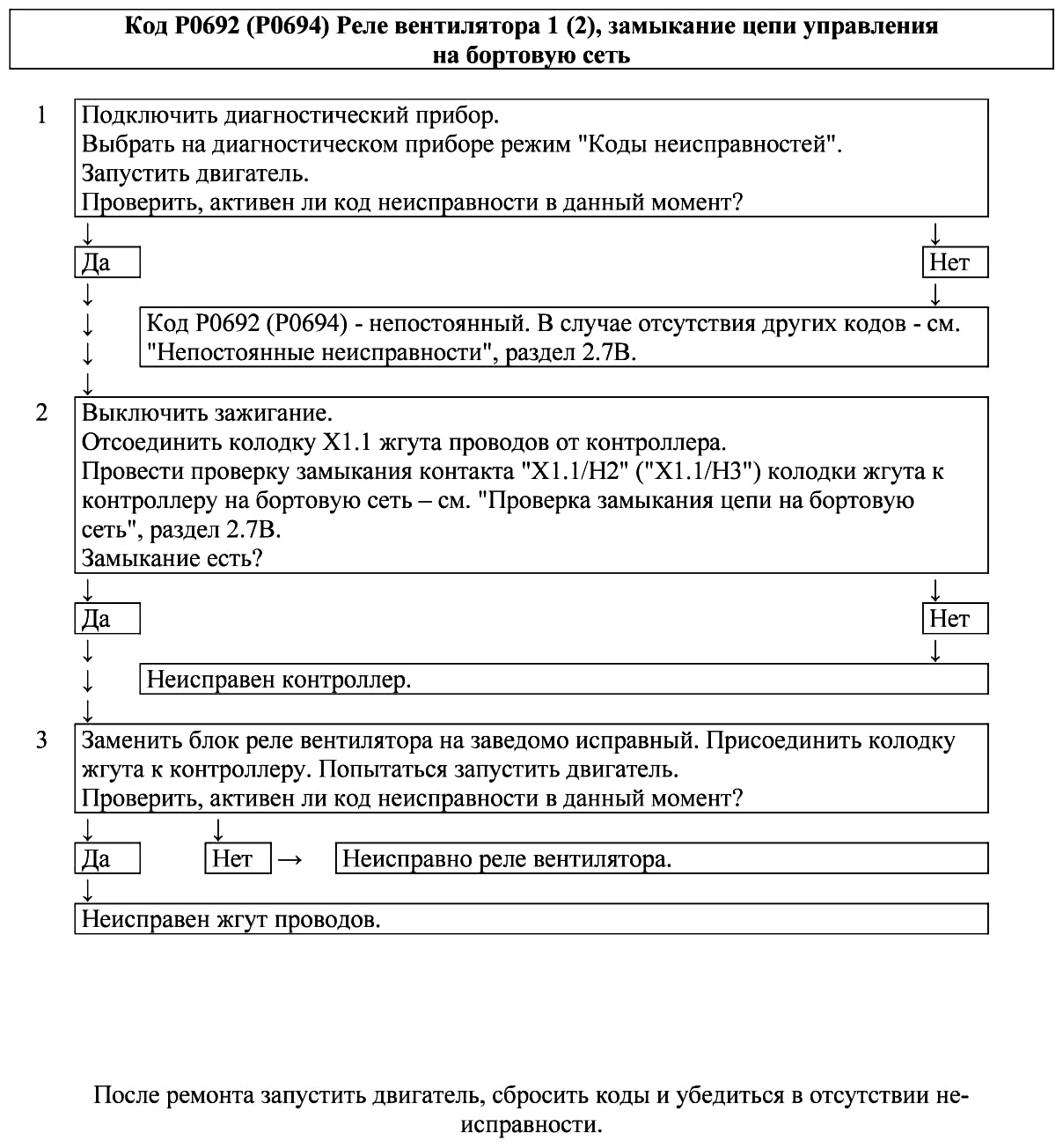

Диагностическая карта устранения неисправностей электровентилятора.
Диагностическая информация.
В контроллере используется драйвер реле вентилятора, обладающий функцией самодиагностики. Он может определять наличие таких неисправностей, как обрыв, короткое замыкание на массу или источник питания цепи управления реле. Замыкание цепи управления на источник питания может быть определено в момент, когда контроллер выдает команду на включение вентилятора.
Электродвигатель вентилятора системы охлаждения двигателя 21129 автомобилей Лада Веста может быть включен с помощью диагностического прибора в режиме «Активные тесты; Управление выходом реле вентилятора 1 (2) системы охлаждения».
