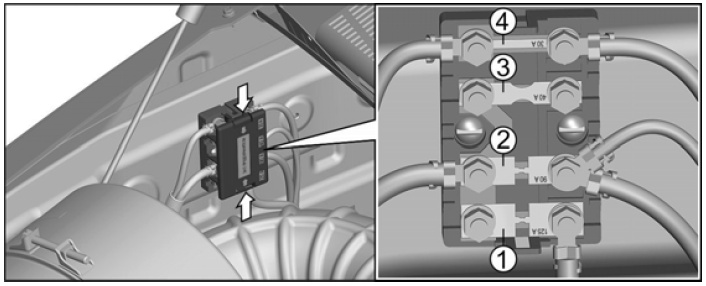

Блок силовых предохранителей на ГАЗон Next CNG с ГБО, модели С41R16, С41R36, С42R36, расположен в моторном отделении, под капотом на правой боковой панели передка.
Блоки реле и предохранителей на ГАЗон Next CNG с ГБО, модели С41R16, С41R36, С42R36, назначение реле, электрические цепи защищаемые предохранителями.
Для доступа к предохранителям прижмите две пластмассовые защелки по бокам крышки и снимите крышку. Извлеките перегоревший предохранитель, проверьте защищаемую цепь и установите новый предохранитель с тем же номиналом (запасные предохранители расположены в крышке блока предохранителей). После замены пластинчатого предохранителя, затяните гайку крепления моментом 5,5-7,8 Нм.
Электрические цепи защищаемые силовыми предохранителями на ГАЗон Next CNG с ГБО, модели С41R16, С41R36, С42R36.
1. 125А — Нагреватель воздуха двигателя
2. 90А — Общая плюсовая цепь автомобиля
3. 40А — Резерв
4. 30A — Система управления двигателем
Блок предохранителей и реле в моторном отделении ГАЗон Next CNG с ГБО, модели С41R16, С41R36, С42R36.
Блок предохранителей и реле в моторном отделении расположен под капотом слева на надставке щитка передка. Для доступа к предохранителям и реле:
— Вдавите вовнутрь пластмассовую защелку на левом торце крышки и снимите крышку.
— Пинцетом извлеките неисправный предохранитель.
— Устраните неисправность в защищаемой цепи.
— Поставьте новый предохранитель.
— Закройте крышку до фиксации защелки.
Электрические цепи защищаемые предохранителями.
1. 15А — Противотуманные фары
2. 10А — Сигналы торможения
3. 15А — Резерв
4. 10А — Газовые клапана
5. 10А — Резерв
6. 25А — Резерв
7. 15А — Антиблокировочная система тормозов
8. 25А — Электровентилятор кондиционера
9. 10А — Ближний свет, корректор (левая фара)
10. 10А — Ближний свет, корректор (правая фара)
11. 10А — Дальний свет (левая фара)
12. 10А — Дальний свет (правая фара)
13. 10А — Габаритный свет (левый борт)
14. 10А — Габаритный свет (правый борт)
15. 10А — Свет заднего хода
16. 10А — Компрессор кондиционера
17. 40А — Отопитель
18. 40А — Резерв
19. 40А — Выключатель приборов и стартера
Назначение реле.
К1 — Реле стартера
К2 — Главное реле (система управления двигателем)
К3 — Реле укладки щеток стеклоочистителя
К4 — Реле компрессора кондиционера
К5 — Реле ближнего света фар
К6 — Реле дальнего света фар
К7 — Реле противотуманных фар
К8 — Реле газовых клапанов
К9 — Реле электровентилятора кондиционера

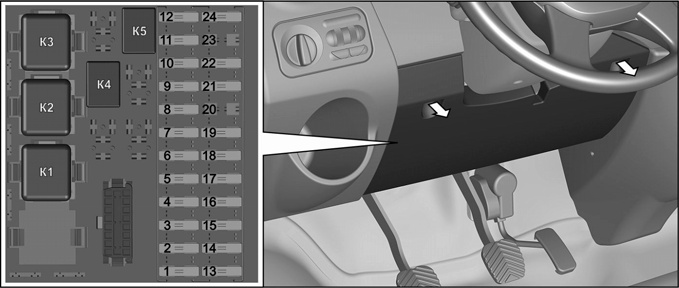

Блок предохранителей и реле в панели приборов ГАЗон Next CNG с ГБО, модели С41R16, С41R36, С42R36.
Блок предохранителей и реле расположен внизу панели приборов под рулевой колонкой. Для доступа к предохранителям и реле откройте крышку, потянув ее на себя.
Электрические цепи защищаемые предохранителями.
1. 7,5А — Дневные ходовые огни
2. 5А — Задние противотуманные огни
3. 10А — Указатели поворота
4. 7,5А — Датчик скорости, комбинация приборов, центральный замок, пульт и электрокран отопителя, тахограф, ГЛОНАСС («15/1»)
5. 5А — Блок управления двигателем («15/1»)
6. 5А — Антиблокировочная система тормозов
7. 20А — Прикуриватель, розетка
8. 15А — Центральный замок, магнитола (+12В)
9. 15А — Модуль управления светотехникой (+12В)
10. 10А — Внутреннее освещение
11. 10А — Аварийная световая сигнализация
12. 7,5А — Колодка диагностики, комбинация приборов, тахограф, ГЛОНАСС (+12В)
13. 20А — Стеклоочиститель, стеклоомыватель
14. 15А — Система управления двигателем (IGN)
15. 5А — Блок управления двигателем («50»)
16. 25А — Стеклоподъемники
17. 10А — Обогрев зеркал
18. 10А — Обогрев сиденья водителя
19. 15А — Дополнительный отопитель
20. — Резерв («15/2», max 10А)
21. 5А — Система управления двигателем (COM)
22. 20А — Звуковые сигналы, розетка второго ряда сидений
23. — Резерв (+12В, max 15А)
24. 10А — Осушитель воздуха тормозов
Назначение реле.
К1 — Реле разгрузки замка.
К2 — Реле отопителя.
К3 — Реле стеклоочистителя.
К4 — Реле звуковых сигналов.
К5 — Реле осушителя воздуха тормозов.
