Блоки переключателей 56.3769 и 56.3769-10 устанавливаются в Уаз Патриот и предназначены для коммутации электрических цепей раздаточной коробки, датчиков уровня топлива в баках, обогрева передних сидений.
Блоки переключателей 56.3769 и 56.3769-10 на Уаз Патриот, характеристики, назначение контактов.

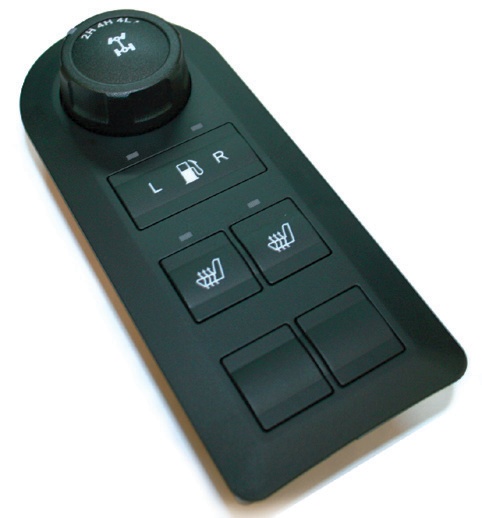

Блок переключателей 56.3769 содержит переключатель управления режимами работы раздаточной коробки, переключатель датчиков указателей уровня топлива в баках, переключатель обогрева передних сидений. Блок переключателей 56.3769-10 содержит переключатель управления режимами работы раздаточной коробки, переключатель датчиков указателей уровня топлива в баках.
Подключение блоков переключателей 56.3769 и 56.3769-10 в систему электрооборудования Уаз Патриот производится с помощью колодки AMP 174045-2 для разъема X1, и колодки AMP 1563769-1 для разъема X2.
Основные характеристики блоков переключателей 56.3769 и 56.3769-10 на Уаз Патриот.
Номинальное напряжение, В : 12
Номинальная нагрузка :
— Переключатель управления режимами работы раздаточной коробки — 0,2А.
— Переключатель датчика указателей уровня топлива в баках — 2А.
— Переключатель обогрева сидений — 5А (на каждое сидение).
Цвет видовой поверхности : черный
Цвет символов : белый
Цвет подсветки символов : зеленый
Цвет подсветки сигнализаторов : желтый
Габаритные размеры, мм : 187х79х59
Масса, не более, кг : 0,15
Нумерация и назначение контактов колодки X1 блоков переключателей 56.3769 и 56.3769-10.
1 — Вывод «4L» переключателя управления режимами работы раздаточной коробки.
2 — Вывод «4H» переключателя управления режимами работы раздаточной коробки.
3 — Вывод «2H» переключателя управления режимами работы раздаточной коробки.
4 — Общий вывод переключателя раздаточной коробки.
5 — К датчику топлива левого бака.
6 — К датчику топлива правого бака.
7 — К указателю топлива в баках.
8 — Резерв.
9 — Резерв.
10 — Резерв.
11 — Резерв.
12 — Резерв.
Нумерация и назначение контактов колодки X2 блоков переключателей 56.3769 и 56.3769-10.
1 — +12 В к нагревательному элементу левого сидения (только для 56.3769).
2 — +12 В к нагревательному элементу правого сидения (только для 56.3769).
3 — +12 В регулятора напряжения подсветки.
4 — Клемма «15» замка зажигания.
5 — Корпус («масса»).
6 — Клемма «15» замка зажигания (только для 56.3769).
7 — Нет.
8 — Нет.
Блоки переключателей 57.3769, 57.3769-10, 57.3769-20 на Уаз Патриот, характеристики, назначение контактов.

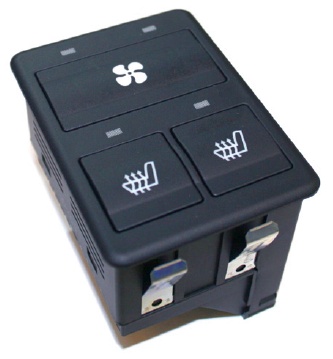

Блоки переключателей 57.3769, 57.3769-10, 57.3769-20 на Уаз Патриот предназначены для коммутации электрических цепей посредством следующих узлов.
— Для блока 57.3769 : переключатель управления скоростью вращения дополнительного электровентилятора отопителя салона, переключатель обогрева правой и левой частями заднего пассажирского сидения.
— Для блока 57.3769-10 : переключатель обогрева правой и левой частями заднего пассажирского сидения.
— Для блока 57.3769-20 : переключатель управления скоростью вращения дополнительного электровентилятора отопителя салона.
Подключение блоков переключателей 57.3769, 57.3769-10, 57.3769-20 в систему электрооборудования Уаз Патриот производится с помощью колодки колодка Ф57.830.098.
Основные характеристики блоков переключателей 57.3769, 57.3769-10, 57.3769-20 на Уаз Патриот.
Номинальное напряжение, В : 12
Номинальная нагрузка :
— Переключателя управления скоростью вращения дополнительного электровентилятора — 8А.
— Переключатель обогрева сидений — 5А (на каждое сидение).
Цвет видовой поверхности : черный
Цвет символов : белый
Цвет подсветки символов : зеленый
Цвет подсветки сигнализаторов : желтый
Габаритные размеры, мм : 78х58х61
Масса, не более, кг : 0,1
Нумерация и назначение контактов блоков переключателей 57.3769, 57.3769-10, 57.3769-20.
1 — +12 В к нагревательному элементу левого сидения (только для 57.3769, 57.3769-10).
2 — +12 В к нагревательному элементу правого сидения (только для 57.3769, 57.3769-10).
3 — +12 В регулятора направления подсветки.
4 — Клемма «15» замка зажигания.
5 — Корпус («масса»).
6 — Вывод 4 на блок управления крана отопителя (закрытие) (только для 57.3769, 57.3769-20).
7 — Вывод 3 на блок управления крана отопителя (открытие) (только для 57.3769, 57.3769-20).
8 — MAX скорость вентилятора (только для 57.3769, 57.3769-20).
9 — MIN скорость вентилятора (только для 57.3769, 57.3769-20).
10 — +12 В электродвигатель жидкостного насоса (только для 57.3769, 57.3769-20).
