Кузов автомобиля Лада Нива и Лада 4х4 несущей конструкции, цельнометаллический, сварной, трехдверный, типа универсал. Кузов состоит из каркаса и навесных узлов: капота, дверей, бамперов, деталей остекления, внутренней обивки и наружной отделки. Каркас кузова ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 представляет собой жесткую пространственную ферму.
Устройство кузова ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, особенности конструкции, размеры и зазоры, наименование и каталожные номера узлов и деталей кузова.
Элементы кузова соединены между собой контактной сваркой. В труднодоступных местах — электросваркой полуавтоматом в среде инертного газа. Стыки панелей и сварные швы герметизированы мастикой. Спереди и сзади на кузове установлены энергопоглощающие бамперы из алюминиевых балок П-образного сечения.
Компоновка кузова автомобилей ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.
Узлы и детали кузова автомобилей ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.
Размеры проемов и зазоров в сопрягаемых деталях кузова автомобилей ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.
Контрольные точки крепления узлов и агрегатов кузова автомобилей ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.
К навесным узлам на кузове ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 относятся:
— Боковые двери.
— Дверь задка.
— Капот.
— Передний и задний бамперы.
— Облицовка радиатора.
Съемные элементы на кузове ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.
Наименование и каталожные номера деталей передних и задних дверей.
Наименование и каталожные номера деталей двери задка.

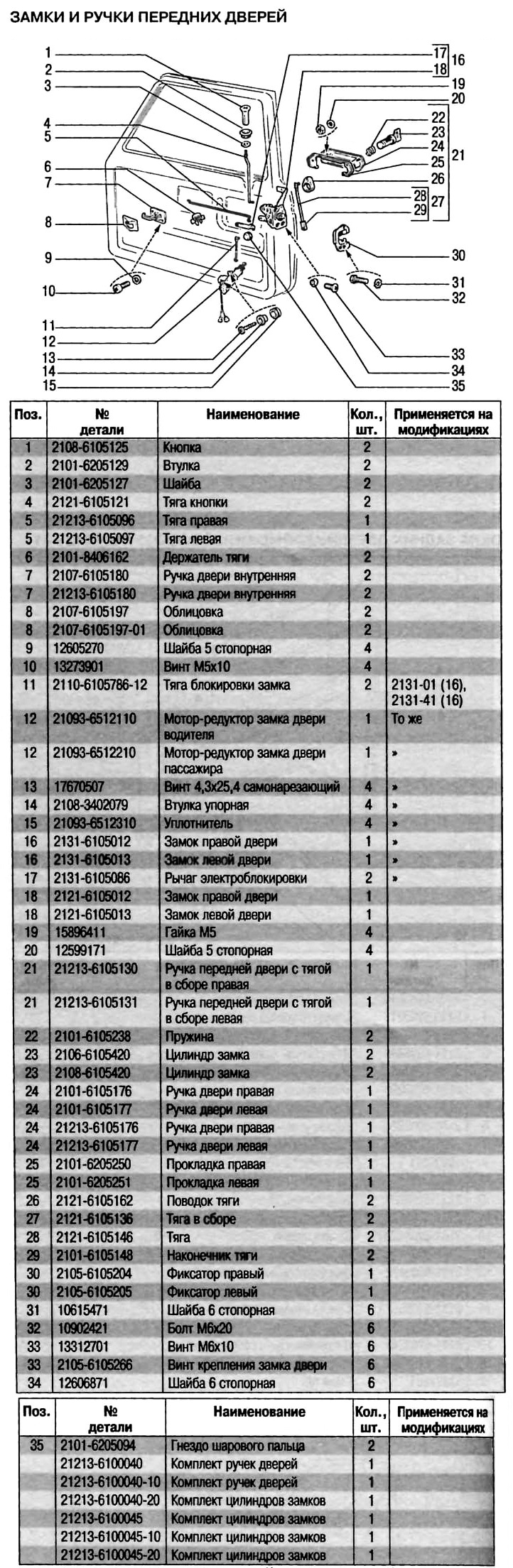

Каталожные номера деталей замков и ручек передних и задних дверей.
Наименование и каталожные номера деталей капота.
Наименование и каталожные номера деталей переднего и заднего бампера.
Двери и капот прикреплены к кузову петлями. Передний и задний бамперы закреплены на кузове болтами. Облицовка радиатора прикреплена к панели облицовки радиатора винтами. Двери кузова состоят из двух панелей, внутренней и наружной. Панели соединены сваркой. С внутренних сторон к дверям пластмассовыми держателями прикреплены обивки. Запорные механизмы на дверях роторного типа с блокировкой открывания дверей.
Остекление автомобилей ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.
Стекла — безопасного типа. Ветровое стекло и стекло двери задка, а также стекла боковины кузова установлены в соответствующие проемы элементов кузова через резиновые уплотнители. Ветровое стекло трехслойное, полированное. Стекла дверей и стекло двери багажного отделения — полированные, закаленные. Стекло двери багажного отделения — с элементом обогрева.
Наименование и каталожные номера окон передних и задних дверей.
Салон и сиденья ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.
В салоне автомобиля установлены:
— Панель приборов.
— Прикуриватель.
— Пепельницы.
— Вещевой ящик.
— Противосолнечные козырьки.
— Элементы системы вентиляции и отопления.
— Зеркало заднего вида.
Наименование и каталожные номера деталей панели приборов.
Наименование и каталожные номера деталей вещевого ящика.
Передние сиденья раздельные, с регулировкой наклона спинок и механизмами перемещения в продольном направлении, с легкосъемными подголовниками. Заднее сиденье с цельными подушкой и спинкой.
Устройство переднего и заднего сидений.
Наименование и каталожные номера деталей переднего сиденья.
Наименование и каталожные номера деталей заднего сиденья.
Для увеличения вместимости багажного отсека заднее сиденье можно сложить. Передние и заднее сиденья оборудованы трехточечными ремнями безопасности с инерционными катушками (всего четыре места).
