Для коммутации основных цепей электрооборудования Chevrolet Niva ВАЗ-2123 служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства и управляемый ключом зажигания с места водителя.
Схемы электрооборудования Chevrolet Niva ВАЗ-2123, разъемы и соединительные колодки, жгуты проводов, схема системы управления двигателем.
Электрооборудование Шевроле Нива ВАЗ-2123 выполнено по однопроводной схеме. Отрицательные выводы источников и потребителей электроэнергии соединены с «массой», кузовом и основными агрегатами автомобиля. Они выполняют функцию второго провода.
Бортовая сеть Chevrolet Niva ВАЗ-2123 постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя от генератора переменного тока со встроенным выпрямителем и регулятором напряжения.

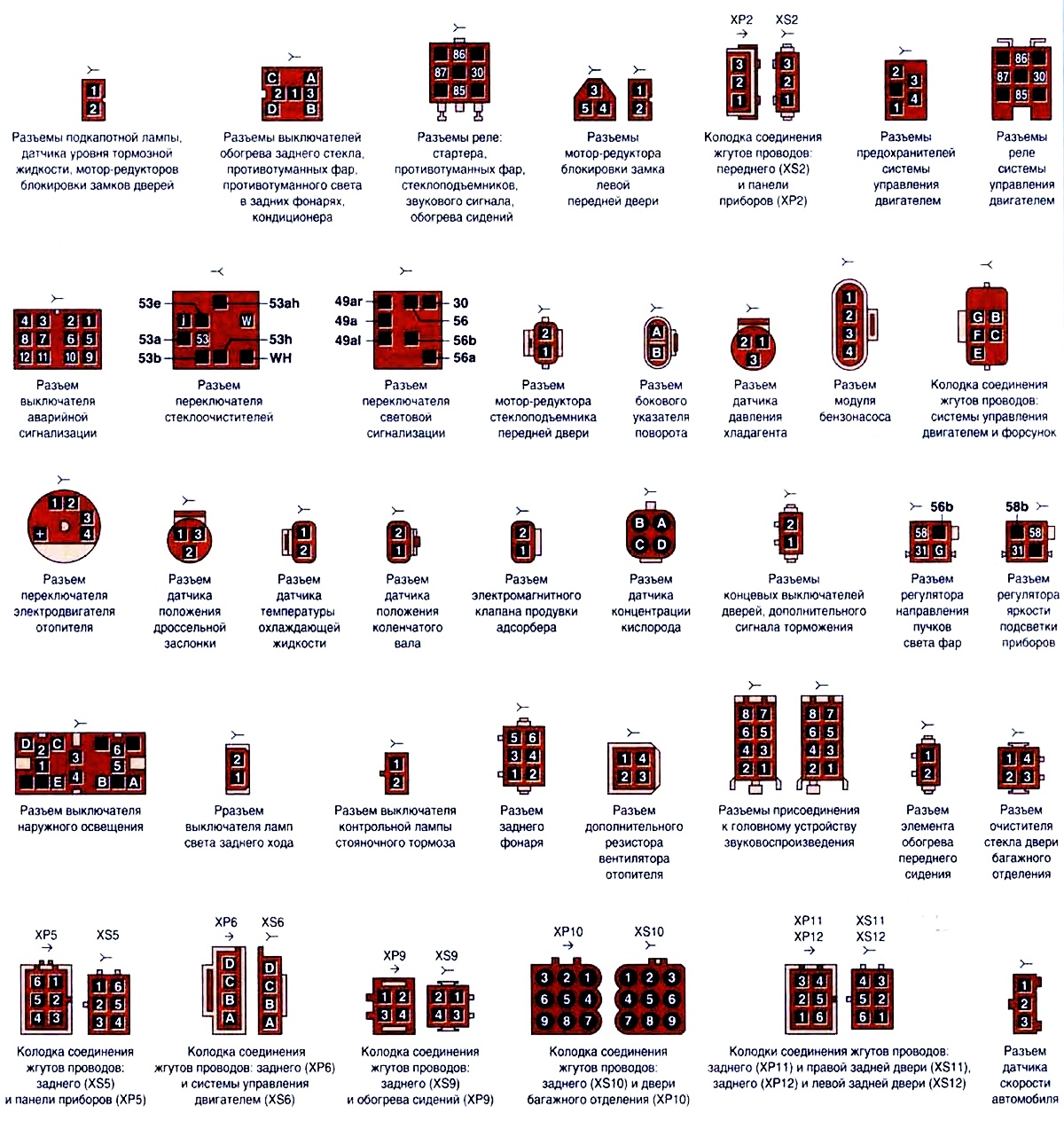

Разъемы и соединительные колодки проводов и электрический цепей на Chevrolet Niva ВАЗ-2123.
Схема электрооборудования Шевроле Нива ВАЗ-2123 выпуска до 2009 года.
Электрическая схема соединений переднего жгута проводов на Chevrolet Niva ВАЗ-2123 выпуска с 2009 года.
Схема соединений жгутов проводов левой и правой передних дверей на Chevrolet Niva ВАЗ-2123 выпуска с 2009 года.
Электрическая схема соединений системы управления двигателем автомобиля Шевроле Нива ВАЗ-2123 выпуска до 2009 года.
Электрическая схема соединений жгута проводов системы управления двигателем на Шевроле Нива ВАЗ-2123 выпуска с 2009 года.
Схема соединений жгута проводов панели приборов на Chevrolet Niva ВАЗ-2123 с 2009 года выпуска.
Схема соединений заднего жгута проводов на Chevrolet Niva ВАЗ-2123 с 2009 года выпуска.
Электрическая схема соединений жгутов проводов левой и правой задних дверей Chevrolet Niva ВАЗ-2123 с 2009 года выпуска.
Схема соединений дополнительного жгута проводов двери багажного отделения Шевроле Нива ВАЗ-2123 с 2009 года выпуска.

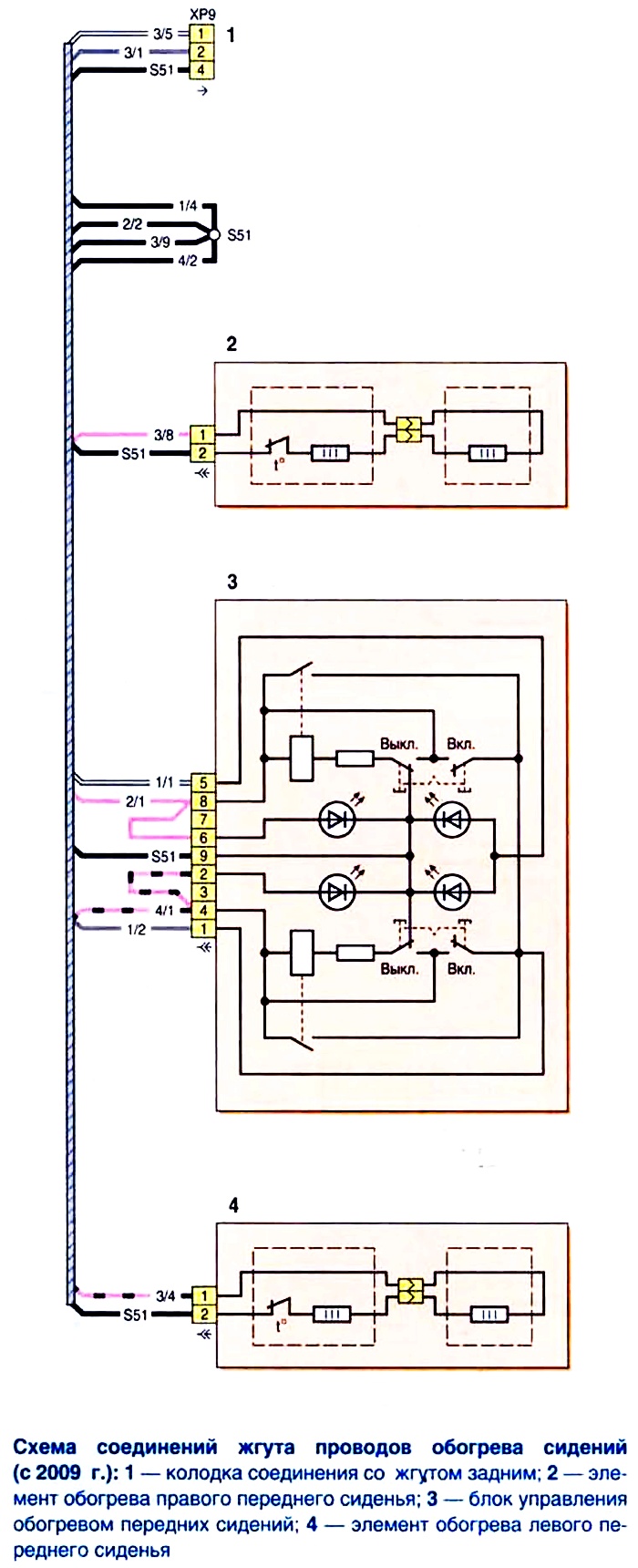

Схема соединений жгута проводов обогрева сидений Chevrolet Niva ВАЗ-2123 с 2009 года выпуска.
Электрическая схема включения наружного освещения Chevrolet Niva ВАЗ-2123 выпуска до 2009 года.
Электрическая схема подключения фар Chevrolet Niva ВАЗ-2123 выпуска до 2009 года.

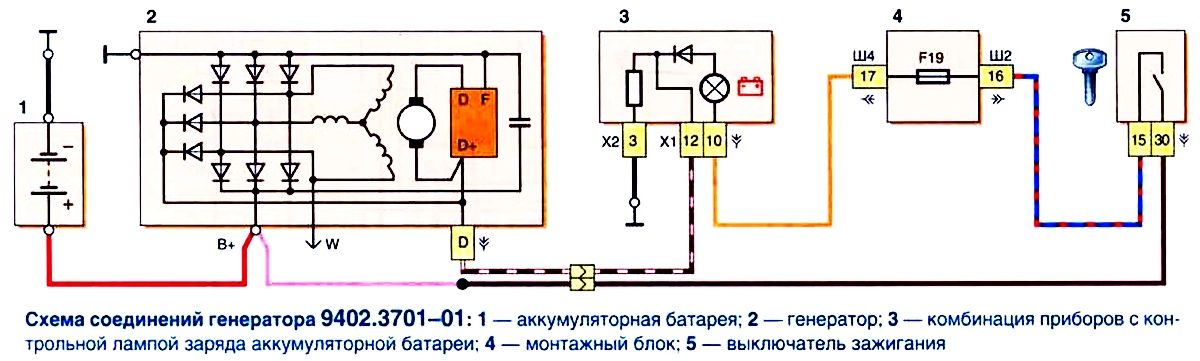

Схема соединений и подключения генератора 9402.3701-01 в систему электрооборудования Chevrolet Niva ВАЗ-2123.

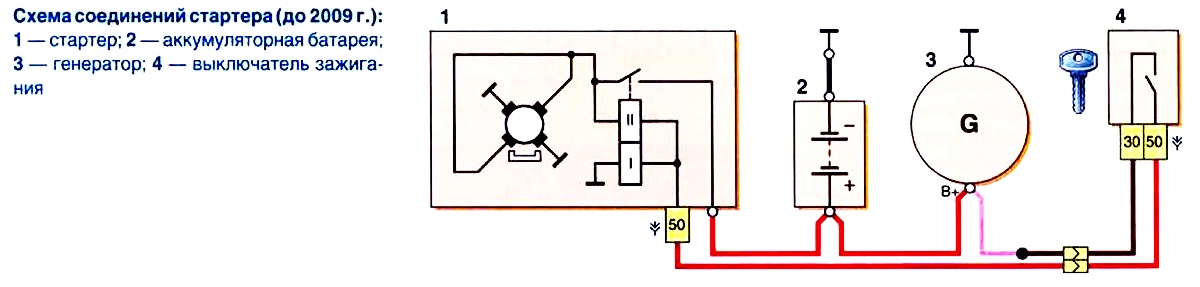

Схема соединений и подключения стартера в систему электрооборудования Chevrolet Niva ВАЗ-2123 до 2009 года выпуска.
Электрическая схема соединений и подключения выключателя зажигания в систему электрооборудования Chevrolet Niva ВАЗ-2123 до 2009 года выпуска.
Схема включения электрокорректора фар в электрооборудование на Шевроле Нива ВАЗ-2123. До 2009 года выпуска.
Схема включения указателей поворота и аварийной сигнализации в электрооборудование на Chevrolet Niva ВАЗ-2123. До 2009 года выпуска.
Электрическая схема включения ламп противотуманного света в задних фонарях в электрооборудование на Шевроле Нива ВАЗ-2123. До 2009 года выпуска.
Схема включения очистителя и омывателя ветрового стекла в электрооборудование на Chevrolet Niva ВАЗ-2123. До 2009 года выпуска.
Схема включения очистителя и омывателя стекла двери багажного отделения в систему электрооборудования Chevrolet Niva ВАЗ-2123. До 2009 года выпуска.
Электрическая схема включения электродвигателя вентилятора отопителя и элемента обогрева стекла двери багажного отделения в систему электрооборудования Шевроле Нива ВАЗ-2123. До 2009 года выпуска.
Схема включения звукового сигнала в систему электрооборудования на Chevrolet Niva ВАЗ-2123 до 2009 года выпуска.
Схема включения электростеклоподъемников дверей на Шевроле Нива ВАЗ-2123 до 2009 года выпуска.
Электрическая схема системы блокировки замков дверей Chevrolet Niva ВАЗ-2123 до 2009 года выпуска.
