Подъемник-опрокидыватель в основном предназначен для автомобилей ВАЗ, но может быть использован для любого другого автомобиля массой около 1000 кг. Такой подъемник-опрокидыватель позволяет поднять автомобиль и повернуть его в любую сторону на 30, 60, 90 градусов при выполнении сварочных работ, обработки днища, снятия и установки карданного вала, редуктора заднего моста и т.д.
Подъемник-опрокидыватель для подъема и поворота автомобиля при выполнении сварочных работ, обработки днища, снятия и установки карданного вала, редуктора заднего моста.
Подняв передок, можно заменить сцепление, рулевые тяги, отвернуть болты картера. Подняв задок автомобиля, заменяют пружины, штанги, задний мост, глушитель. При помощи стоек подъемника и дополнительного приспособления снимают и устанавливают двигатель. Автомобиль при выполнении этих работ перекатывается вручную. При замене поперечины двигатель только приподнимается.
Подъемник-опрокидыватель, подъем автомобиля на двух стойках, подъем на одной стойке, снятие и установка двигателя, размеры.
Подъемник-опрокидыватель состоит из стоек с встроенными передачами винт—гайка и опорными узлами. Узлы и детали подъемника, а также их вариации приведены на рисунках ниже. Нумерация деталей на рисунках сквозная.
Стойки на автомобильный подъемник-опрокидыватель, чертежи и размеры.
Стоек две, отличаются они только закрепленными на них траверсами. Траверсы различаются по месту расположения (передние и задние), а также по типу автомобилей — для ВАЗ-2101, 2102, 2103, 2106 и для ВАЗ-2104, 2105, 2107.
Винт имеет в верхней части шестигранник, вращая который и перемещают гайку с закрепленной на ней передней траверсой или задней. Винт через опору опирается на подшипник 8105 (dxDxH=25x42x11 мм). Опора соединена с винтом штифтом. К гайке двумя винтами крепится квадратный лист. На оси гайки прорезной гайкой и шайбой закрепляется пластина с приваренной траверсой (передней) или (задней).
Передача винт-гайка подъемника-опрокидывателя для автомобилей ВАЗ.
В пластине имеется семь отверстий, предназначенных для фиксации пластины болтом М8 относительно квадратного листа и, следовательно, относительно стойки.
Сварка деталей подъемника-опрокидывателя для автомобилей ВАЗ.
Гайка подъемника-опрокидывателя для автомобилей ВАЗ.
Детали подъемника-опрокидывателя для автомобилей ВАЗ, чертежи и размеры.
Стойка представляет из себя швеллер с пазом. К стойке сверху приваривается опорный лист. В стойку вваривается диафрагма. В нижней части стойки к торцу приваривается основание и два ребра. Над пазом (34×52 мм) привариваются три пластины и четыре ребра. К пластинам предварительно привариваются бобышки, после чего одновременно в двух пластинах и бобышках нарезается резьба М10. Стойки при помощи четырех болтов М10-25 крепятся к швеллеру основания.
Стойка и опорный узел подъемника-опрокидывателя для автомобилей ВАЗ.
Основание на автомобильный подъемник-опрокидыватель.
Основание каждой стойки состоит из двух швеллеров. На рисунках швеллер для удобства нанесения размеров показан в перевернутом виде. К швеллеру на концах приварены пластины. В средней части по размерам, сверлятся четыре отверстия диаметром 10,5. Они используются для крепления стойки на швеллере (болты М10-25 с обычными и пружинными шайбами).
Швеллер вставляется в отверстие, образованное стойкой и основанием. К концам швеллера болтами (М8-25) с гайками крепятся опоры, сваренные из пластин. Швеллер с опорами закрепляется при помощи болтов. При ослаблении болтов швеллер можно перемещать относительно другого швеллера основания.
Траверсы на автомобильный подъемник-опрокидыватель.
Траверсы для автомобилей ВАЗ-2101, 2102, 2103, 2106 передние и задние, представляют из себя швеллеры № 5 различной длины. В траверсы вварены диафрагмы, а к торцам приварены пластины. Траверсы, как отмечалось выше, привариваются к пластинам. Траверсы крепятся к автомобилю после снятия бамперов с кронштейнами при помощи пластин и пальцев. Фиксируются пальцы в траверсах болтами М8-25, которые через отверстия в траверсах вворачиваются в пальцы.
Траверсы подъемника-опрокидывателя для ВАЗ-2101, 2103, 2106, для ВАЗ-2102 размеры в скобках.
Траверсы для автомобилей ВАЗ-2104, 2105, 2107 имеют несколько другую конструкцию в связи с отличием бамперов и их креплений. Если в рассмотренных случаях (ВАЗ-2101, 2103, 2106) траверсы при помощи пластин крепились непосредственно к передним и задним лонжеронам, то здесь есть смысл воспользоваться промежуточными деталями, соединяющими бамперы с лонжеронами.

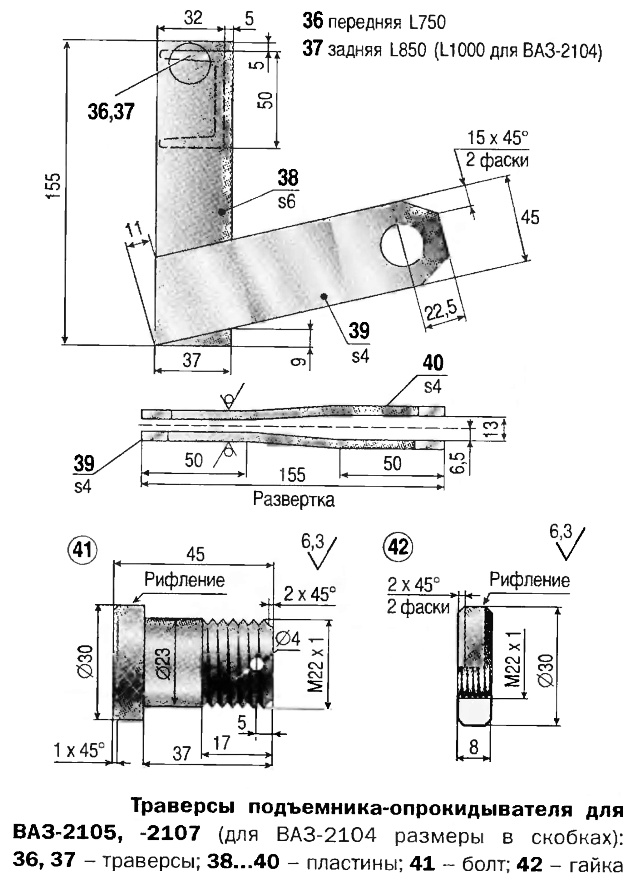

Траверсы подъемника-опрокидывателя для ВАЗ-2105, 2107, для ВАЗ-2104 размеры в скобках.
Крепление траверсы внизу справа аналогично рассмотренным. Здесь вместо обычной пластины появляется изогнутая пластина. Второй вариант крепления траверсы можно увидеть на рисунке внизу слева. Здесь появляется палец, приваренный к траверсе.
Еще один способ крепления траверс для автомобилей ВАЗ-2104, 2105, 2107 есть на рисунке выше. Особенность крепления в том, что не используются отверстия для крепления бампера, а у «переходной детали» («переход» от бамперов к лонжеронам) используется отверстие, предназначенное для буксировки.
Для того, чтобы воспользоваться этими отверстиями, к траверсе приваривают прямые пластины, к которым в свою очередь приваривают изогнутые пластины. Крепление траверс производится болтами и гайками. Гайки на болтах фиксируются шплинтами.
По материалам книги «Приспособления для ремонта автомобилей».
Росс Твег.
