Датчики системы управления двигателем в процессе работы передают информацию о текущем состоянии двигателя УМЗ-А275-100 EvoTech 2.7 и о воздействии водителя на органы управления автомобилем в контроллер. Который, обработав полученные сведения, посредством исполнительных механизмов и реле, управляет работой двигателя УМЗ-А275-100 EvoTech 2.7, воздействуя на заслонку дроссельного патрубка, изменяя длительность впрыска топлива и угол опережения зажигания.
Датчики системы управления двигателем, входящие в комплектацию двигателя УМЗ-А275-100 EvoTech 2.7 в составе автомобиля Газель и Соболь.
Датчик положения коленчатого вала – датчик синхронизации DG-6P-K BOSCH 0 261 210 331.
Индуктивного типа. Датчик положения коленчатого вала двигателя УМЗ-А275-100 EvoTech 2.7 работает в паре с диском синхронизации, имеющим 60 зубьев, два из которых удалены. Просечка зубьев является фазовой отметкой положения коленчатого вала двигателя. Начало 20-го зуба диска соответствует ВМТ первого или четвертого цилиндров двигателя. Отсчет зубьев начинается после двух удаленных зубьев по ходу вращения коленчатого вала.
Датчик служит системе управления двигателя УМЗ-А275-100 EvoTech 2.7 для синхронизации управления исполнительными механизмами с работой механизма газораспределения двигателя. Датчик установлен в передней части двигателя. Слева, на фланце крышки шестерен распределительного вала. Зазор между торцом датчика и зубьями диска синхронизации должен быть в пределах 0,3-1,8 мм.

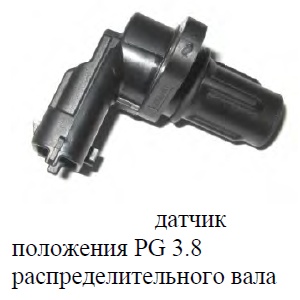

Датчик положения распределительного вала – датчик фазы PG 3.8 BOSCH 0 232 103 097.
Интегральный на основе эффекта Холла (магниторезистивного эффекта). Со встроенным усилителем и формирователем сигнала. Датчик работает в паре со штифтом-отметчиком. Установленным на ступице шестерни распределительного вала. Момент совмещения середины штифта-отметчика с датчиком положения распределительного вала соответствует совпадению середины первого зуба диска синхронизации с датчиком положения коленчатого вала.
Датчик положения распределительного вала служит для определения фазы ВМТ (верхняя мертвая точка) первого цилиндра. То есть позволяет определить начало очередного цикла вращения двигателя. Датчик установлен в передней части двигателя. Справа, на крышке шестерен распределительного вала. Номинальный зазор между торцом датчика и штифтом-отметчиком должен быть в пределах 0,2-1,8 мм.

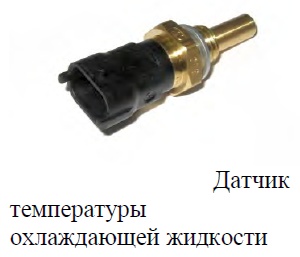

Датчик температуры охлаждающей жидкости TF-W BOSCH 0 280 130 093.
Резистивного типа. Служит для контроля над тепловым состоянием двигателя. Датчик установлен в корпусе термостата. По информации, получаемой от датчика, контроллер корректирует топливоподачу и угол опережения зажигания, а также подает сигналы на реле, которое включает и выключает электромагнитную муфту привода вентилятора системы охлаждения и управляет сигнализаторами красного цвета «аварийно-высокой температуры охлаждающей жидкости» и «STOP» на панели приборов.
Датчик абсолютного давления 110308-0239010, ООО «Мика-Мотор».
Конструктивно совмещен с датчиком температуры воздуха. Предназначен для измерения давления в ресивере, которое меняется в зависимости от нагрузки, и одновременного определения температуры входящего в двигатель воздуха. Датчик установлен на ресивере, с верхней стороны.
Датчик аварийного давления масла 6022.3829-03, ООО ПО ПЗ «Электромехизмерение».
Контактного типа. Установлен в масляной магистрали двигателя. Сигнал датчика используется контроллером для управления сигнализатором красного цвета аварийного давления масла и «STOP», а также сигнализатором красного цвета критической неисправности двигателя. Замыкание контактов происходит при давлении 0,4-0,8 кгс/см2 (0,04-0,08 МПа).
Датчик детонации KS-4-S BOSCH 0 261 231 176.
Пьезоэлектрического типа. Служит для определения наличия детонации в цилиндрах двигателя и позволяет контроллеру корректировать угол опережения зажигания. Датчик детонации установлен на специальной гайке, крепящей головку блока. Слева, между вторым и третьим цилиндрами.
