Выпрямительные ограничительные блоки БВО3-105-05, БВО3-105-06, диодный мост для генераторов 9402.3701, 9412.3701 на Шевроле Нива, размеры, схемы.

Выпрямительный ограничительный блок БВО3-105-05 предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генератора.

Применяемость выпрямительного ограничительного блока БВО3-105-05.

Блок выпрямителей или диодный мост БВО3-105-05 применяется на автомобилях ВАЗ-2123 Шевроле Нива с генераторами 9402.3701-01, 9412.3701-01. Блок выпрямителей или диодный мост БВО3-105-05 устанавливается непосредственно на генераторе.

Габаритных чертеж, установочные и присоединительные размеры выпрямительного ограничительного блока БВО3-105-05.

Выпрямительные ограничительные блоки БВО3-105-05, БВО3-105-06, диодный мост для генераторов 9402.3701, 9412.3701 на Шевроле Нива, размеры, схемы

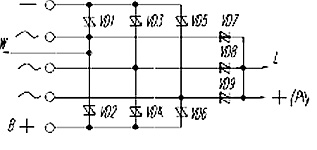

Электрическая схема генераторного выпрямительного ограничительного блока БВО3-105-05.

Электрическая схема генераторного выпрямительного ограничительного блока БВО3-105-05

Основные характеристики выпрямительного ограничительного блока БВО3-105-05.

Количество диодов в блоке : 6 силовых диодов и 3 дополнительных диода
Номинальное постоянное напряжение, В : 14
Максимальный постоянный ток, А : 105
Прямое напряжение (амплитудное значение) на каждом диоде силового выпрямителя при t=(25+-10) єC и Iпр=110А, не более, В : 1,35
Импульсное напряжение ограничения на каждом диоде силового выпрямителя (при Iогр.=45А , t=(25+-10) єC), не более, В : 28
Питающая сеть :
— число фаз : 3
— частота, Гц, : 2000
Способ присоединения обмоток статора : клемма
Рабочее положение в пространстве : любое
Охлаждение : воздушное принудительное.
Климатическое исполнении : «О» категория размещения 2 по ГОСТ 15150.
Масса блока, не более : 0,16 кг

Выпрямительный ограничительный блок БВО3-105-06 для автомобильных генераторов 9402.3701-01, 9412.3701-01, характеристики, размеры и электрическая схема.

Выпрямительный ограничительный блок БВО3-105-06 предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генератора. Блок выпрямителей или диодный мост БВО3-105-06 применяется на автомобилях ВАЗ-2123 Шевроле Нива генераторами 9402.3701-01, 9412.3701-01. Блок выпрямителей или диодный мост БВО3-105-06 устанавливается непосредственно на генераторе.

Габаритных чертеж, установочные и присоединительные размеры выпрямительного ограничительного блока БВО3-105-06.

Габаритных чертеж, установочные и присоединительные размеры выпрямительного ограничительного блока БВО3-105-06

Электрическая схема генераторного выпрямительного ограничительного блока БВО3-105-06.

Электрическая схема генераторного выпрямительного ограничительного блока БВО3-105-06

Основные характеристики выпрямительного ограничительного блока БВО3-105-06.

Количество диодов в блоке : 8 силовых диодов и 3 дополнительных диода
Номинальное постоянное напряжение, В : 14
Максимальный постоянный ток, А : 105
Прямое напряжение (амплитудное значение) на каждом диоде силового выпрямителя при t=(25+-10) єC и Iпр=110А, не более, В : 1,35
Импульсное напряжение ограничения на каждом диоде силового выпрямителя (при Iогр.=45А , t=(25+-10) єC), не более, В : 28
Питающая сеть :
— число фаз : 3
— вывод нулевой точки : 1
— частота, Гц, : 2000
Способ присоединения обмоток статора : пайка
Рабочее положение в пространстве : любое
Охлаждение : воздушное принудительное.
Климатическое исполнении : «О» категория размещения 2 по ГОСТ 15150.
Масса блока, не более : 0,2 кг
