Выключатели универсальные 995.3710, 996.3710, 997.3710, 999.3710, размеры, чертежи, электрические схемы, характеристики.

Выключатели универсальные 995.3710 предназначены для коммутации различных электропотребителей автомобиля. Выключатели используются в автомобильной бортовой сети с постоянным напряжением 12 Вольт.

Подключение в систему электрооборудования происходит с помощью колодки 2114-3724564. Выключатели 995.3710 применяются в автомобилях Lada Калина FL, ВАЗ-2192, ВАЗ-2194, Lada Приора, ВАЗ-2170, ВАЗ-2172, Lada Приора FL, ВАЗ-2172.

Выключатели универсальные 995.3710, 996.3710, 997.3710, 999.3710, размеры, чертежи, электрические схемы, характеристики

Габаритный чертеж и размеры места установки, расположение контактов выключателей 995.3710.

Габаритный чертеж и размеры места установки, расположение контактов выключателей 995.3710

Расшифровка обозначения выключателей 995.3710 и соответствия электрической схемы.

Расшифровка обозначения выключателей 995.3710 и соответствия электрической схемы

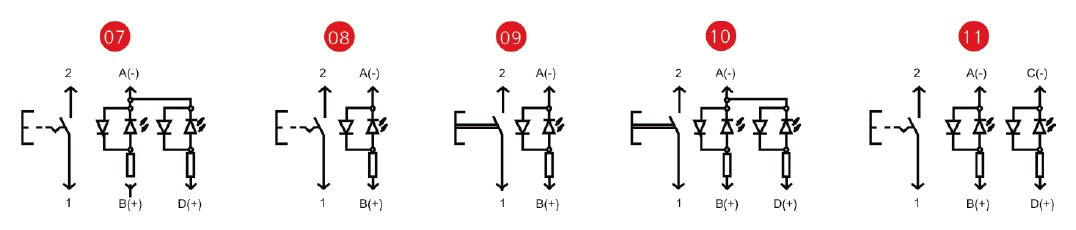

Электрические схемы контактов и подключения выключателей 995.3710.

Электрические схемы контактов и подключения выключателей 995.3710

Основные характеристики выключателей 995.3710.

Номинальное напряжение, В : 12
Ток коммутации, А :
Активная нагрузка — нет
Индуктивная нагрузка — 0,25
Ламповая нагрузка — меньше 8
Режим работы : S1, S2
Усилие переключения, Н : 6+-2
Степень защиты : IP4X
Сопротивление изоляции, МОм : больше 10
Электрическая прочность изоляции, В : больше 1000
Цвет :
Клавиша — черный
Подсветка символа — светло-зеленый
Подсветка сигнализатора — зеленый, желтый
Масса, не более, кг : 0,014

Выключатель универсальный 996.3710, размеры, чертежи, электрические схемы, характеристики.

Выключатели универсальные 996.3710 предназначены для коммутации различных электропотребителей автомобиля. Выключатели используются в автомобильной бортовой сети с постоянным напряжением 12 Вольт. Подключение в систему электрооборудования происходит с помощью колодки 2114-3724564. Выключатели 996.3710 применяются в автомобилях Lada Калина, ВАЗ-1117, ВАЗ-1118, ВАЗ-1119, Lada Самара, ВАЗ-2113, ВАЗ-2114, ВАЗ-2115, Шевроле Нива, ГАЗ.

Выключатель универсальный 996.3710, размеры, чертежи, электрические схемы, характеристики

Габаритный чертеж и размеры места установки, расположение контактов выключателей 996.3710.

Габаритный чертеж и размеры места установки, расположение контактов выключателей 996.3710

Расшифровка обозначения выключателей 996.3710 и соответствия электрической схемы.

Расшифровка обозначения выключателей 996.3710 и соответствия электрической схемы

Электрические схемы контактов и подключения выключателей 996.3710.

Электрические схемы контактов и подключения выключателей 996.3710

Основные характеристики выключателей 996.3710.

Номинальное напряжение, В : 12
Ток коммутации, А :
Активная нагрузка — нет
Индуктивная нагрузка — 0,25
Ламповая нагрузка — меньше 8
Режим работы : S1, S2
Усилие переключения, Н : 6+-2
Степень защиты : IP4X
Сопротивление изоляции, МОм : больше 10
Электрическая прочность изоляции, В : больше 1000
Цвет :
Клавиша — черный
Подсветка символа — светло-зеленый
Подсветка сигнализатора — зеленый, желтый, красный
Масса, не более, кг : 0,014

Выключатель универсальный 997.3710, размеры, чертежи, электрические схемы, характеристики.

Выключатели универсальные 997.3710 предназначены для коммутации различных электропотребителей автомобиля. Выключатели используются в автомобильной бортовой сети с постоянным напряжением 12 Вольт. Подключение в систему электрооборудования происходит с помощью колодки 2114-3724564. Выключатели 997.3710 применяются в автомобилях ГАЗ.

Выключатель универсальный 997.3710, размеры, чертежи, электрические схемы, характеристики

Габаритный чертеж и размеры места установки, расположение контактов выключателей 997.3710.

Габаритный чертеж и размеры места установки, расположение контактов выключателей 997.3710

Расшифровка обозначения выключателей 997.3710 и соответствия электрической схемы.

Расшифровка обозначения выключателей 997.3710 и соответствия электрической схемы

Электрические схемы контактов и подключения выключателей 997.3710.

Электрические схемы контактов и подключения выключателей 997.3710

Основные характеристики выключателей 997.3710.

Номинальное напряжение, В : 12
Ток коммутации, А :
Активная нагрузка — нет
Индуктивная нагрузка — 0,25
Ламповая нагрузка — меньше 8
Режим работы : S1, S2
Усилие переключения, Н : 6+-2
Степень защиты : IP4X
Сопротивление изоляции, МОм : больше 10
Электрическая прочность изоляции, В : больше 1000
Цвет :
Клавиша — серый
Подсветка символа — светло-зеленый
Подсветка сигнализатора — зеленый, желтый, красный
Масса, не более, кг : 0,0135

Выключатель универсальный 999.3710, размеры, чертежи, электрические схемы, характеристики.

Выключатели универсальные 999.3710 предназначены для коммутации различных электропотребителей автомобиля. Выключатели используются в автомобильной бортовой сети с постоянным напряжением 12 Вольт. Подключение в систему электрооборудования происходит с помощью колодки 2114-3724564. Выключатели 999.3710 применяются в автомобилях УАЗ-3163, Уаз Патриот.

Выключатель универсальный 999.3710, размеры, чертежи, электрические схемы, характеристики

Габаритный чертеж и размеры места установки, расположение контактов выключателей 999.3710.

Габаритный чертеж и размеры места установки, расположение контактов выключателей 999.3710

Расшифровка обозначения выключателей 999.3710 и соответствия электрической схемы.

Расшифровка обозначения выключателей 999.3710 и соответствия электрической схемы

Электрические схемы контактов и подключения выключателей 999.3710.

Электрические схемы контактов и подключения выключателей 999.3710

Основные характеристики выключателей 999.3710.

Номинальное напряжение, В : 12
Ток коммутации, А :
Активная нагрузка — нет
Индуктивная нагрузка — 0,25
Ламповая нагрузка — меньше 8
Режим работы : S1, S2
Усилие переключения, Н : 6+-2
Степень защиты : IP4X
Сопротивление изоляции, МОм : больше 10
Электрическая прочность изоляции, В : больше 1000
Цвет :
Клавиша — серебристый
Подсветка символа — зеленый
Подсветка сигнализатора — желтый
Масса, не более, кг : 0,0135
